进瓶机用变螺距计时螺杆结构设计

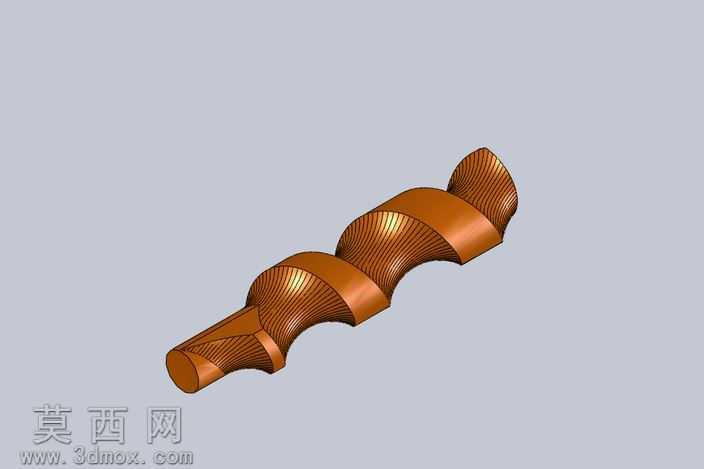

本模型为进瓶机配套的计时螺杆三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以螺杆的中心轴线为基准绘制引导线，根据进瓶工序的节拍要求，分段设定螺旋线的螺距参数，在进料端采用大导程螺旋结构实现瓶体的平稳导入，中段采用等距螺旋结构匹配输送线的运行速度实现精准计时分瓶，出料端采用渐变收窄螺距实现瓶体与后续工位的精准对接。建模过程中对螺杆的螺旋齿形进行了精细化处理，根据待输送瓶体的外径轮廓绘制齿槽的截面草图，通过扫描特征生成连续的螺旋齿体，同时对齿面与瓶体接触的区域做了圆角过渡处理，避免运行过程中划伤瓶体表面。模型的渲染阶段采用金属铜色材质赋予螺杆主体，通过调整材质的反光度与粗糙度参数，还原金属加工件的真实质感，同时添加环境光遮蔽效果，清晰展现螺旋齿槽的深度变化与分段结构特征。结构设计上，螺杆的一端设置了标准的传动连接轴段，预留了键槽安装位，可直接与驱动机构的输出轴连接实现动力传输，整体杆身采用等外径设计，螺旋齿的齿顶圆与杆身同轴，保证转动过程中的动平衡性能，减少高速运转时的振动与噪音。设计思路围绕进瓶工序的精准计时需求展开，通过分段变螺距的螺旋结构，实现瓶体从无序进入到有序等距排列的过渡，每一段螺旋的导程、齿形都经过参数化匹配，确保瓶体在螺杆转动过程中不会出现卡滞、倾倒的问题，同时整体结构采用一体化建模方式，所有特征均可参数化修改，可根据不同规格的瓶型、不同的生产线节拍调整螺距、齿槽深度、杆身长度等参数，适配不同的进瓶机使用场景，模型的结构细节完整，可直接用于工程出图、装配干涉检查以及后续的加工工艺编制。
