波纹结构柔性连接胡佛管三维设计

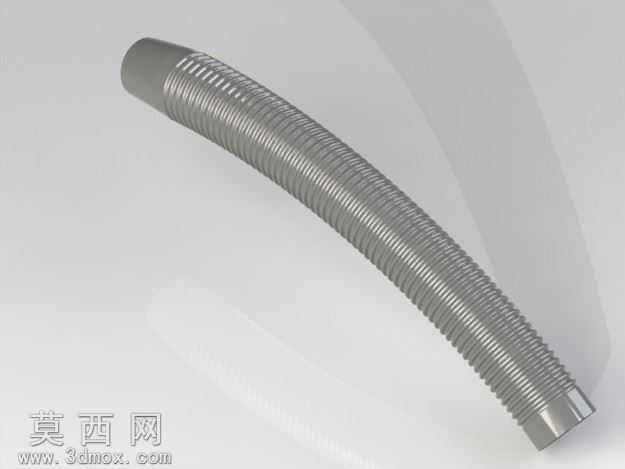

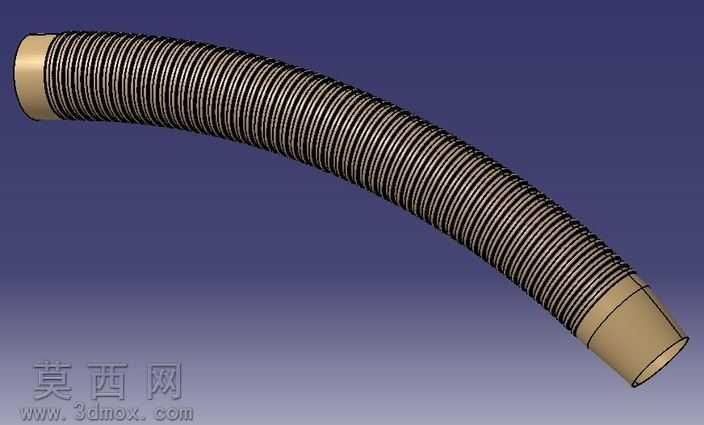

本作品为柔性连接胡佛管的三维参数化建模成果，建模过程中优先还原产品实际使用的结构特性，整体采用弯弧走向的管身设计，适配多场景下的非同轴管路接驳需求。管身主体为连续均匀的环形波纹结构，建模时通过螺旋扫描结合阵列特征完成波纹形态的构建，每一圈波纹的凸起高度、凹陷深度、节距参数均保持一致，确保管身具备均匀的弯折形变能力，可在一定角度范围内自由弯曲而不发生管腔塌陷、结构断裂的问题，还原了实物软管可灵活调整走向的核心功能特性。管身两端设计有硬质连接接头，接头采用直筒圆柱形态，表面做光滑平整处理，建模时通过拉伸凸台特征构建接头基础形态，对接头与波纹段的衔接位置做了平滑过渡处理，避免出现应力集中的尖锐棱角，同时保证接头与波纹管身的连接强度，适配实际装配时与对应管路接口的套接、密封需求。材质渲染阶段，对两端硬质接头部分赋予哑光浅米色硬质工程塑料材质，调整材质的粗糙度、反光度参数，还原硬质塑料接头磨砂哑光的真实质感；对中间波纹软管部分赋予深灰色耐磨损橡胶材质，添加细微的颗粒纹理提升材质真实感，调整材质的漫反射、高光参数，表现出橡胶材质略带弹性的哑光视觉效果，同时在波纹的棱边位置添加极细微的高光效果，凸显波纹结构的立体层次感。设计过程中充分考量胡佛管的实际使用场景，在保证结构还原度的前提下对模型做了合理的拓扑优化，将重复的波纹结构做参数化关联，后续可通过调整节距、波纹高度、管身长度、弯曲弧度、接头尺寸等参数快速生成不同规格的胡佛管模型，适配不同管径、不同安装空间的管路连接需求。模型整体结构完整无破面，各部件衔接自然，既还原了实物的外观形态，也保留了结构设计的合理性，可用于管路装配演示、产品结构展示、配件选型参考等多种场景。
