按下刹车延长成型撞具15英寸适配结构

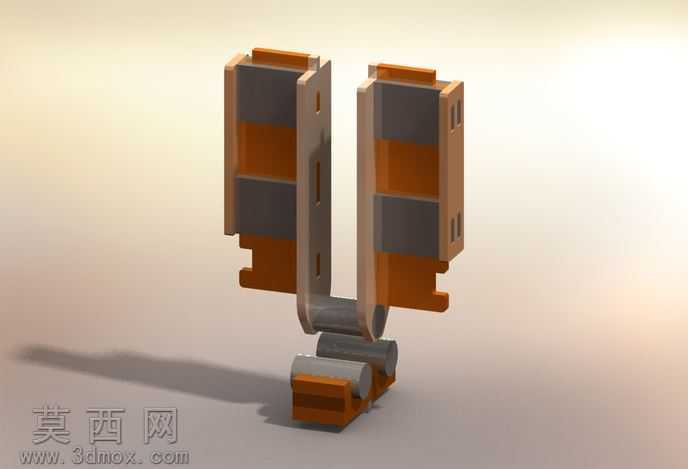

本作品为刹车部件延长成型工序所用的撞具结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循15英寸直径规格下1英寸到3英寸宽幅的加工适配要求，对各组件的装配公差、配合间隙做了精准的参数约束。建模阶段先完成核心成型工作面的轮廓构建，基于薄板冲压成型的受力特性，对撞具的夹持段、导向段、冲压工作面做了分段式结构设计，两侧对称的夹持主体采用分层式结构布局，将硬质受力层与缓冲导向层做了分区排布，避免冲压过程中出现应力集中导致的部件变形。渲染环节采用金属材质与硬质工程材质分层赋色的方式，深灰色区域对应高硬度合金受力部位，棕橙色区域对应耐磨导向结构，金属部件添加了细微的磨砂纹理与边缘倒角高光，还原实际工装的表面处理质感，底部的辊轴衔接结构做了金属反光质感处理，清晰呈现铰接活动部位的装配关系。结构设计上，两侧夹持臂通过底部的铰接辊轴实现开合动作，可适配不同宽度的薄板坯料夹持定位，臂身预留的多组定位槽可配合紧固件调整夹持行程，满足1英寸到3英寸宽幅范围内的坯料装夹需求，底部的支撑座设置了定位安装孔，可直接固定在冲压设备的工作台上，保证冲压作业时的整体稳定性。设计思路围绕刹车部件延长段的薄板成型工序需求展开，重点优化了撞具与坯料的接触受力面，将工作面的边缘做了圆弧过渡处理，避免冲压过程中刮伤薄板坯料表面，同时对铰接部位的转动间隙做了参数化设定，保证开合动作顺畅无卡滞，整体结构兼顾了装夹稳定性与尺寸适配灵活性，可直接用于对应规格刹车延长部件的冲压成型工序，各部件的建模参数均符合实际机械加工的工艺要求，可直接导出工程图用于生产加工参考。
