带轴集成式螺旋锥齿轮传动件三维设计

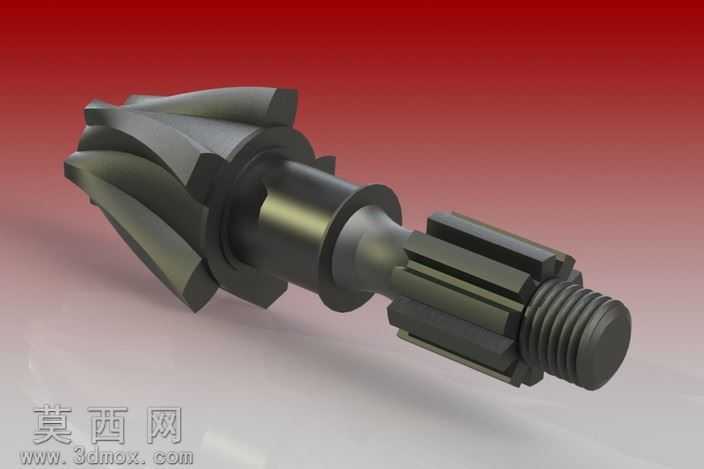

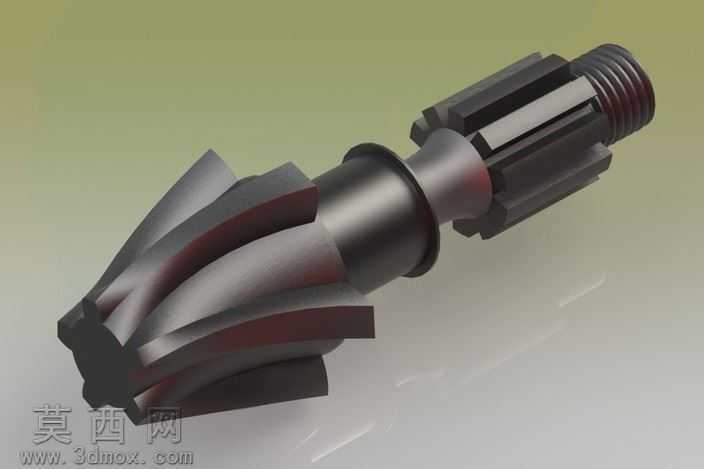

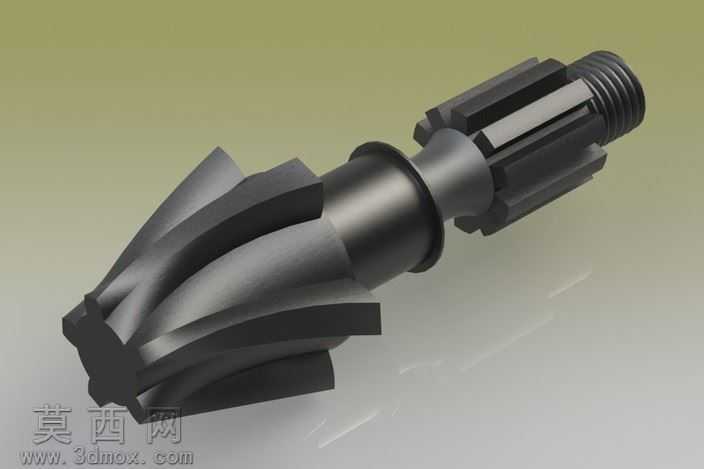

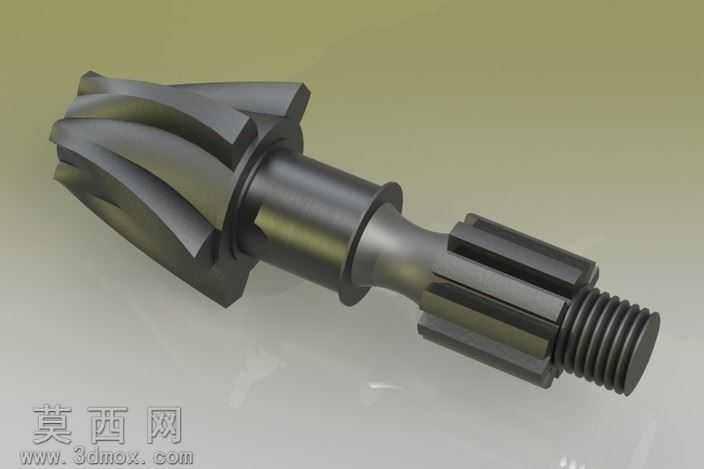

本作品为带轴集成式螺旋锥齿轮传动件的三维建模成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以齿轮啮合原理为核心依据，通过渐开线齿廓、螺旋齿线的参数方程生成精准的齿形特征，严格遵循螺旋锥齿轮的齿向螺旋角、压力角、模数等核心设计参数，确保齿面啮合的接触精度与传动平稳性。建模过程中先完成齿轮本体的齿部切削特征构建，通过阵列、布尔运算完成全部轮齿的成型，再依次构建与齿轮同轴集成的连接轴段、花键传动段、端部螺纹锁紧段，各轴段的轴肩过渡、退刀槽、圆角特征均按照机械加工工艺要求设计，避免应力集中问题，保证零件结构的工艺合理性。材质渲染阶段采用工程塑料与结构钢结合的写实材质方案，齿部与轴身主体赋予哑光黑色工程塑料材质，还原实际注塑或机加工后的表面质感，通过调整材质的粗糙度、反光度参数，模拟零件表面的细微加工纹理，场景采用柔和的漫反射打光方案，多角度呈现齿形轮廓、轴段衔接结构的细节，避免阴影遮挡关键结构特征。结构设计上采用齿轮与传动轴一体化的集成式布局，省去了齿轮与轴的键连接装配环节，一端的螺旋锥齿轮负责相交轴之间的动力换向传动，中部的光轴段用于装配轴承实现回转支撑，靠近端部的花键段用于与外接传动部件传递扭矩，最末端的外螺纹用于安装锁紧螺母实现轴向定位，整体结构紧凑，传动链短，可有效降低装配误差带来的传动精度损失，适用于小空间内的相交轴动力传递场景。设计过程中重点校验了齿根的弯曲强度、轴段的扭转刚度，各特征的尺寸公差按照机械设计标准预留，确保三维模型可直接用于后续的工程图导出、运动仿真、3D打印试制或数控加工编程环节，齿面的螺旋线走向经过反复调整，保证啮合过程中齿面接触印痕处于合理区间，降低传动过程中的噪音与冲击载荷。
