数显高度测量卡尺三维建模作品

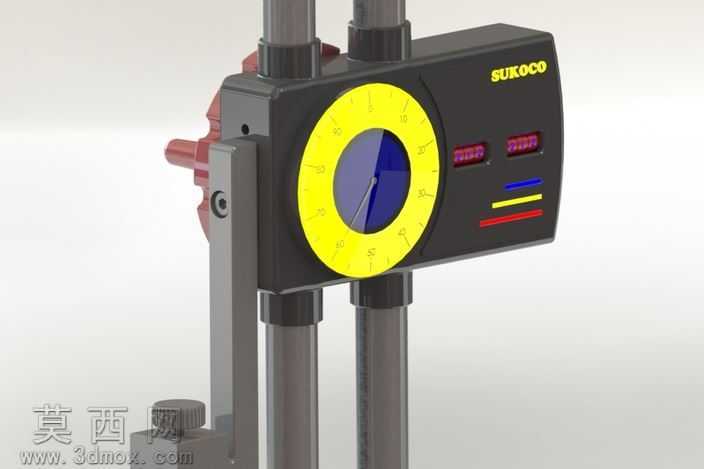

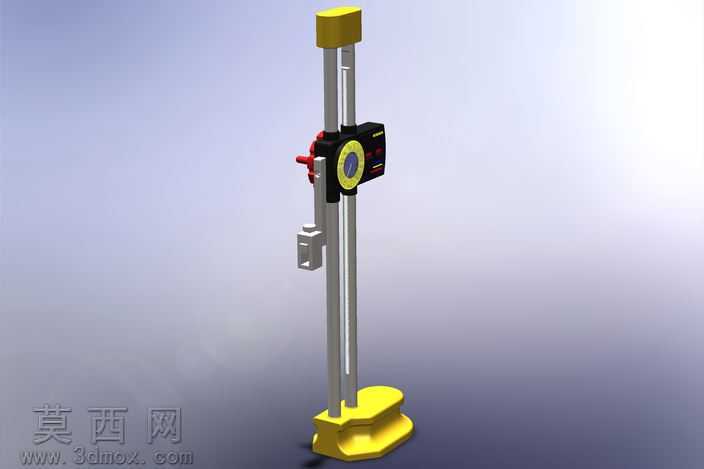

本作品为工业测量用数显高度卡尺的三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了高度尺的全部功能结构。建模阶段以参数化设计为核心思路，先搭建底部基座的基准特征，通过拉伸、凸台成型完成厚重稳定的黄色底座结构，保证基座的配重形态与实物一致，为整尺提供稳定的测量支撑基准。立柱部分采用双导杆平行结构建模，通过精确的同轴度约束还原两根金属导杆的平行度，还原实物中导杆作为测量滑架升降导轨的功能属性。测量滑架部分是建模的核心细节区域，分别完成了数显模块壳体、锁紧拨杆、测量爪、微调旋钮的独立建模，数显模块的圆形显示屏区域通过曲面切除还原屏幕的凹陷安装位，侧边的红色锁紧拨杆通过旋转特征配合角度约束，还原拨杆扳动时的锁紧动作形态，测量爪的测量端面做了精确的平面度约束，还原实物中测量基准面的精度特征。顶部的黄色限位端盖通过拉伸配合圆角处理，还原端盖的防护限位功能。材质渲染阶段针对不同部件做了区分处理：底座与顶部端盖采用哑光工程塑料材质，添加细微的磨砂纹理与暖黄色调，还原实物工程塑料的质感；双导杆采用抛光不锈钢材质，添加金属反射与细微的拉丝纹理，还原金属导轨的光亮耐磨质感；数显模块壳体采用黑色哑光工程塑料材质，显示屏区域添加深色半透明玻璃材质，还原数显屏幕的显示效果；锁紧拨杆采用红色硬质塑料材质，与黑色壳体形成鲜明的视觉区分，还原实物的操作标识设计；测量爪部分采用镀铬金属材质，添加高反射金属属性，还原测量工作面的硬质金属质感。整体装配过程严格按照实物的装配逻辑添加配合约束，滑架与导杆之间添加滑动配合约束，可模拟滑架沿导杆升降的动作，锁紧机构添加对应位置的干涉检查，保证各部件运动时无结构穿模，完整还原高度尺的结构逻辑与功能形态，可用于工业测量教学演示、量具产品展示等场景。
