槽轮间歇传动机构三维结构设计

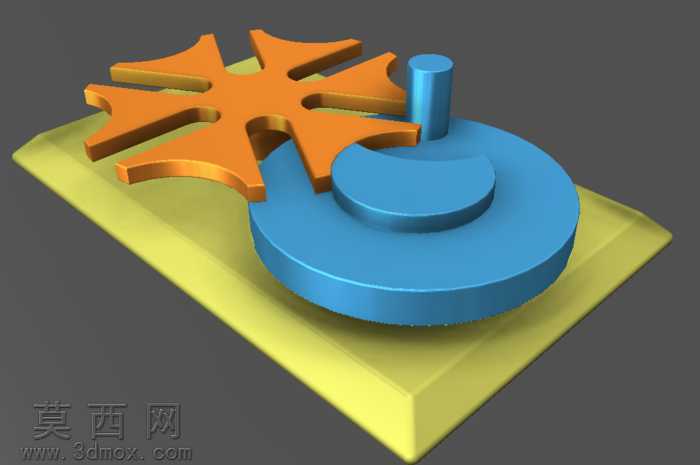

本作品为槽轮间歇传动机构的三维建模设计，采用Pro/Engineer4.0完成全参数化建模与效果渲染，完整还原了经典间歇运动机构的核心结构与运动逻辑。建模过程中首先以基准平面定位机构安装基板，采用拉伸特征构建带圆角过渡的方形基座，为上部传动组件提供稳定的安装支撑，基座边缘做倒角处理避免锐边结构，符合机械设计的工艺性要求。主动拨盘部分采用分层拉伸特征构建，下层为大直径承载圆盘，上层为偏心月牙形锁止弧与圆柱拨销，建模时严格保证拨销轴线与主盘轴线的平行度，锁止弧的曲率半径与槽轮的外圆弧半径完全匹配，确保间歇运动过程中锁止阶段槽轮不会发生误转动。槽轮部分采用多截面拉伸与切除特征构建，均匀分布的径向槽与拨销尺寸做间隙配合设计，槽口处做圆角过渡减少运动冲击，槽轮外缘的圆弧面与主动盘锁止弧面做贴合度校验，保证锁止状态下的定位精度。材质渲染阶段，为基座赋予哑光浅黄色工程塑料材质，模拟机构演示用的非金属安装底板；主动拨盘与拨销赋予亮蓝色金属烤漆材质，突出主动运动部件的视觉辨识度；槽轮赋予橙色金属漆材质，与蓝色主动件形成鲜明色彩区分，便于观察运动过程中两个部件的啮合与分离状态。设计过程中重点校验了机构的运动干涉情况，通过装配约束将主动盘设置为旋转驱动副，槽轮设置为随动旋转副，模拟拨销进入径向槽时带动槽轮转动、拨销脱离径向槽时锁止弧卡合定位的完整间歇运动过程，确保槽轮每次转动的角度符合设计预期，运动全程无部件碰撞、卡滞问题。整体建模严格遵循机械设计的尺寸规范，各部件的配合公差、结构圆角、安装定位特征均做了细化处理，既可以作为机械原理教学的演示模型，也可为实际间歇传动机构的设计提供参数参考，完整呈现了槽轮机构将连续旋转运动转化为间歇步进运动的核心原理，结构简洁明了，运动逻辑清晰，渲染效果直观展现了各部件的形态与装配关系。
