工厂多层物料存储工具机架设计

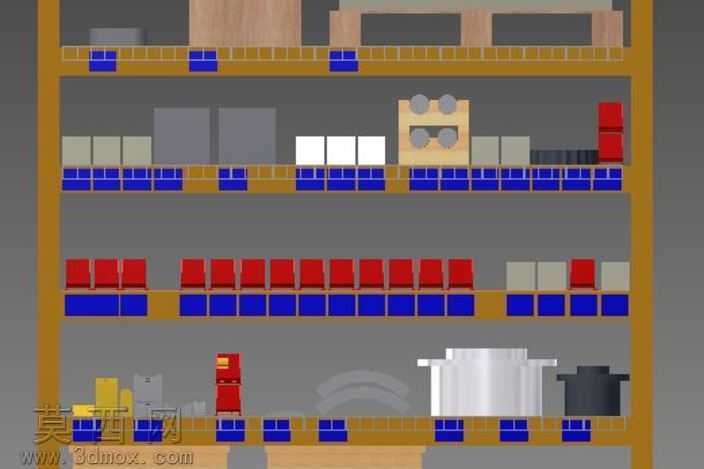

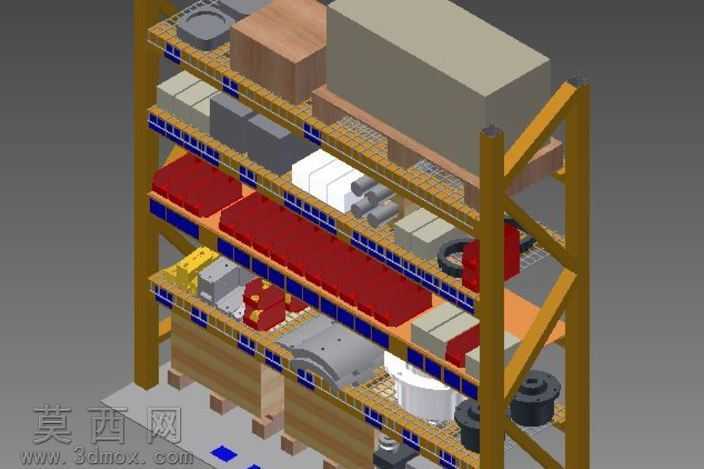

本作品为面向工厂生产场景设计的多层物料存储工具机架三维模型，采用Autodesk Inventor完成全参数化建模与渲染工作。建模阶段首先依据工业仓储人机工程标准确定整体尺寸参数，主框架采用重型仓储常用的型钢立柱结构，通过拉伸、凸台、阵列等特征命令构建立柱、横梁、层板支撑的基础框架，每一层的横梁间距可根据存储物料的高度进行参数化调整，适配不同尺寸的工具、半成品、成品物料的存放需求。层板部分区分设计了网格镂空层板与实心木质层板两种结构，网格层板用于放置重量较大的金属零部件，兼顾承重与轻量化，实心层板用于放置小型零散工具、盒装配件，避免小件掉落。模型渲染阶段为不同部件赋予了贴合实际工业场景的材质：主体框架赋予哑光黄棕色金属漆材质，还原仓储货架常用的喷塑金属质感；网格层板赋予深灰色金属网材质，模拟钢丝网的通透纹理；木质层板赋予浅棕色实木纹理材质，还原仓储常用木垫板的视觉效果；放置在货架上的各类物料分别赋予对应材质，包括灰色金属铸件的磨砂金属质感、红色塑料周转箱的亮面塑料质感、白色包装盒的哑光纸质质感、黑色橡胶件的哑光橡胶质感，通过材质区分清晰展现不同物料的类别，让整体渲染效果更贴近真实工厂仓储的实际状态。结构设计上，机架采用立柱与横梁的插接式连接结构，搭配斜向加强筋提升整体框架的抗侧倾能力，每层横梁上设置蓝色分隔条，可对层板上的物料进行分区摆放，实现工具、半成品、成品的分类存储，避免不同类别物料混放导致的取用效率低下问题。设计思路围绕工厂现场5S管理需求展开，将零散的生产工具、待加工半成品、加工完成成品进行分层分区收纳，每层的承载能力经过结构参数校验，可满足常规工业生产场景下的物料存储承重要求，模型完整还原了机架的所有装配细节，可直接用于工厂仓储布局规划、生产现场管理方案演示、仓储设备选型参考等场景，帮助生产管理人员直观规划车间物料存储区域，提升现场物料管理的规整度与物料取用效率。
