拉伸试验用万能拉力试验机三维设计

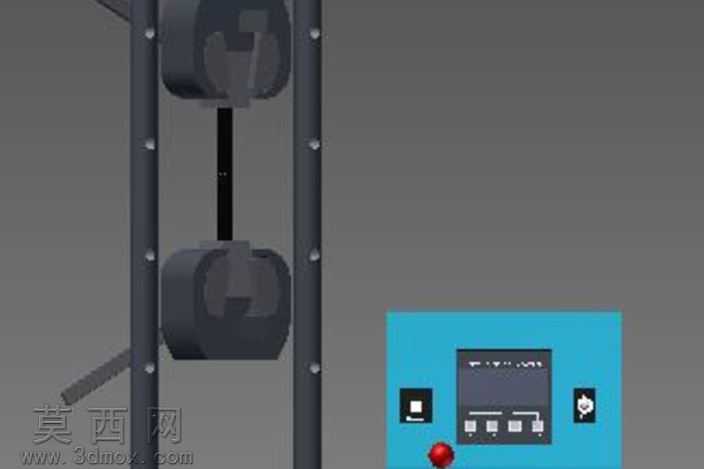

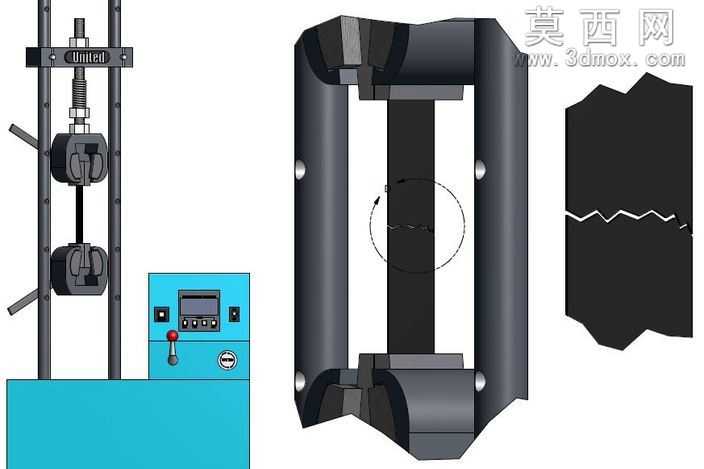

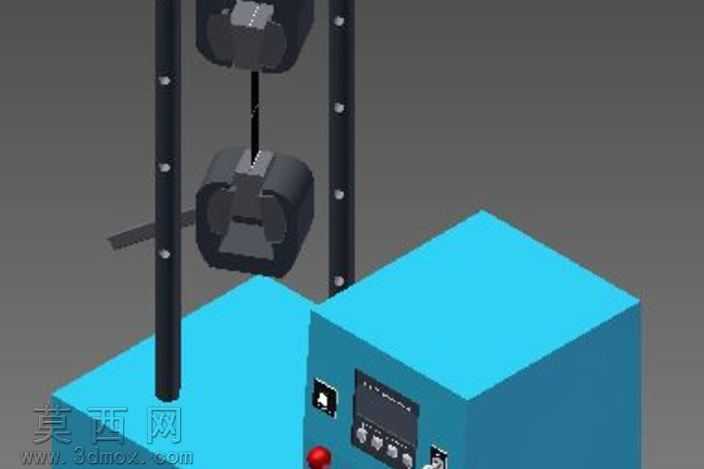

本作品为应用于材料拉伸性能检测的万能拉力试验机三维模型，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循力学试验设备的实际结构比例，完整还原了设备的功能模块与装配关系。模型主体分为立式加载机架、液压夹持机构、操控柜体三个核心部分，机架部分采用双立柱导向结构设计，建模时对立柱的表面粗糙度、金属哑光质感做了对应材质赋予，上下夹持夹具部分还原了楔形锁紧结构，可清晰看到夹块的齿形咬合面、调节螺杆的传动螺纹细节，夹具的金属材质做了淬火硬化的质感区分，与机架的普通结构钢材质形成视觉差异。操控柜体部分采用钣金折弯结构建模，还原了柜体的焊接拼合结构，面板上的数显屏幕、操作按钮、急停开关、调压手柄均做了独立建模，屏幕部分赋予玻璃反光材质，按钮采用不同色彩的塑料材质区分功能，手柄部分做了防滑纹理的细节刻画，柜体表面采用工业设备常用的青蓝色烤漆材质，还原真实设备的外观质感。模型还附带了试样拉伸断裂的细节展示模块，清晰呈现了拉伸试验过程中试样从夹持到颈缩断裂的状态，断裂面的不规则形貌做了精细化建模，可直观展示设备的工作场景。设计过程中优先保证各运动部件的装配干涉检查，夹具的升降行程、开合范围均参考真实设备参数设定，各连接部位的螺栓、定位销等标准件均按国标规格建模，整体模型结构完整，细节丰富，既可以作为力学试验设备的教学演示素材，也可为同类检测设备的结构优化设计提供参考，模型渲染阶段采用工业产品常用的工作室光照方案，突出金属结构的硬朗质感与设备的工业属性，各部件的材质区分清晰，可直观分辨不同结构的功能属性与加工工艺特征。
