硬度与漆膜厚度检测用手持测头结构

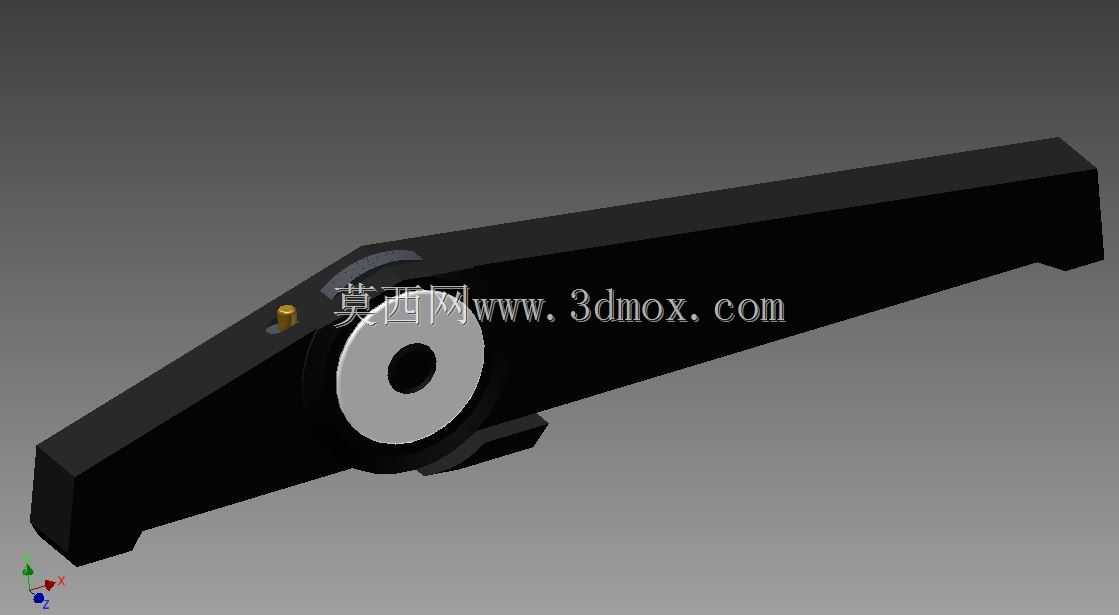

　　这款检测部件主要面向工业现场的材料表面性能核验场景，在五金件涂装生产线、钢结构加工车间、五金零部件质检工位都能适配使用，既可以完成材料表面压痕硬度的测试作业，也能同步完成涂装层厚度的快速测量，不用在检测环节频繁更换探头，能减少一线质检人员的操作步骤，压缩单工件的检测耗时。从结构设计逻辑来看，整体采用长条形握持式布局，主体段做了等截面的平直处理，握持区域的边缘做了小角度倒角，没有尖锐棱角，长时间手持操作不会产生硌手的问题，前端的检测轮组件采用同轴嵌套设计，压头与测厚传感器集成在轮座内部，检测时只需将前端轮面贴合被测工件表面，顺着工件表面平稳滑动即可完成连续点位的数据采集，不需要反复调整对位角度，对曲面、小平面工件都有不错的适配性。

　　安装边界方面，前端检测轮的突出高度控制在12毫米，轮体直径28毫米，能深入到宽度30毫米以上的凹槽内完成检测，不会因为结构干涉无法触达被测面；主体握持段的宽度为22毫米，厚度18毫米，成年人单手握持时手指可以完全环绕握持段，操作稳定性更好。尾部预留了标准的线缆接插口，可以直接对接通用型检测主机的信号传输线，不需要额外定制转接头，适配现有多数台式、便携式硬度检测设备的接口标准。结构上在检测轮的侧边设置了定位销结构，用来限制轮体的轴向窜动，保证检测时压头的作用力始终垂直于被测表面，避免因为轮体偏移导致的检测数据偏差；轮座与主体段的连接位置做了加强筋过渡，能承受检测时施加的最大100牛的按压力，不会出现连接部位断裂变形的问题。

　　在实际产线应用中，这类集成式测头可以替代原先需要分别更换的硬度测试压头和漆膜测厚探头，在完成涂装后的零部件质检环节，一次走刀就能完成两项参数的采集，尤其适合批量零部件的出厂质检环节，能减少设备配件的更换频次，降低质检工位的配件损耗成本。针对现场使用可能出现的磕碰问题，主体结构采用硬质合金材质做表面处理，耐磨性能满足车间现场的使用要求，即使偶尔和工件、工装发生磕碰，也不会出现明显的变形凹陷，影响检测精度。
