自动售货机用饮料杯铸造模具结构设计

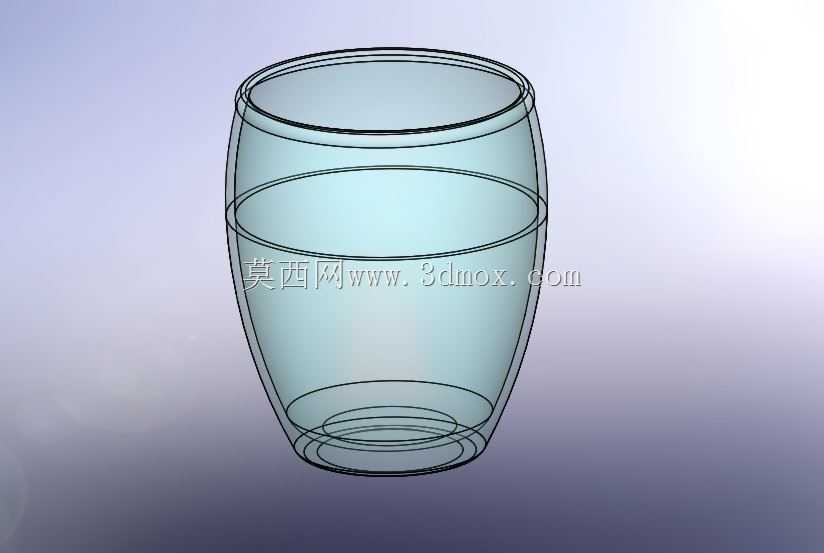

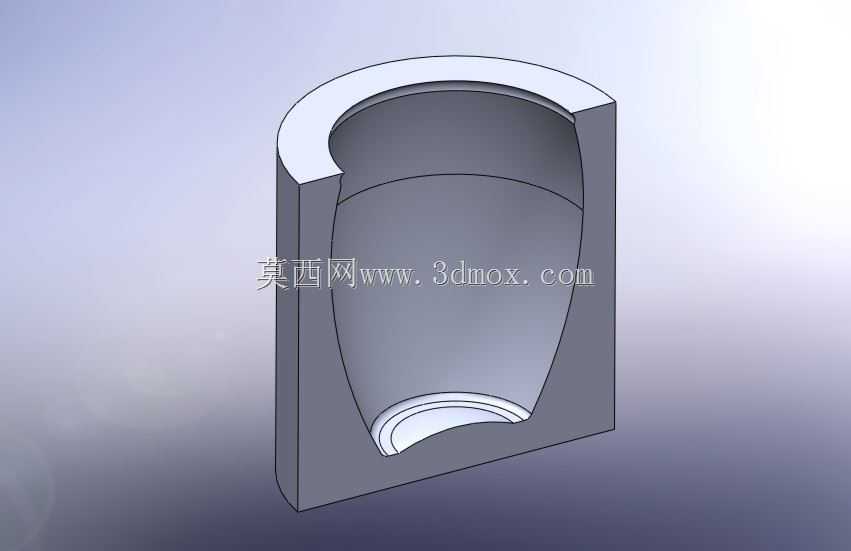

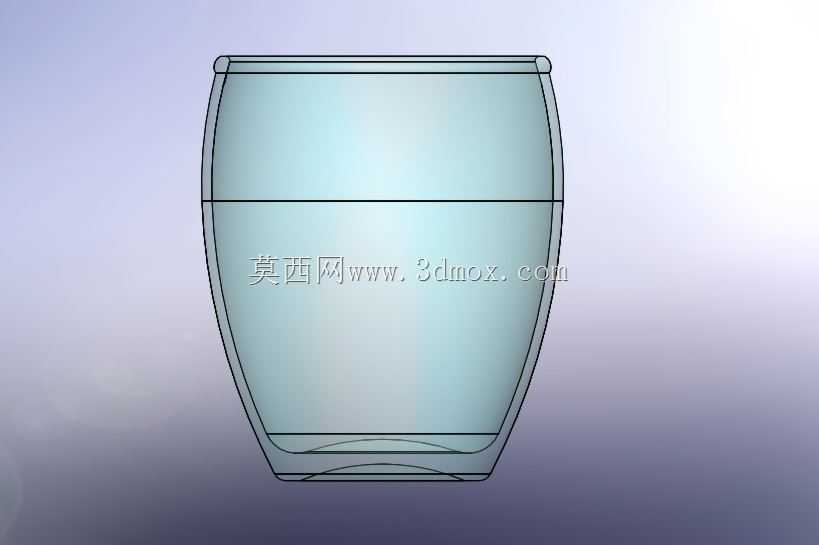

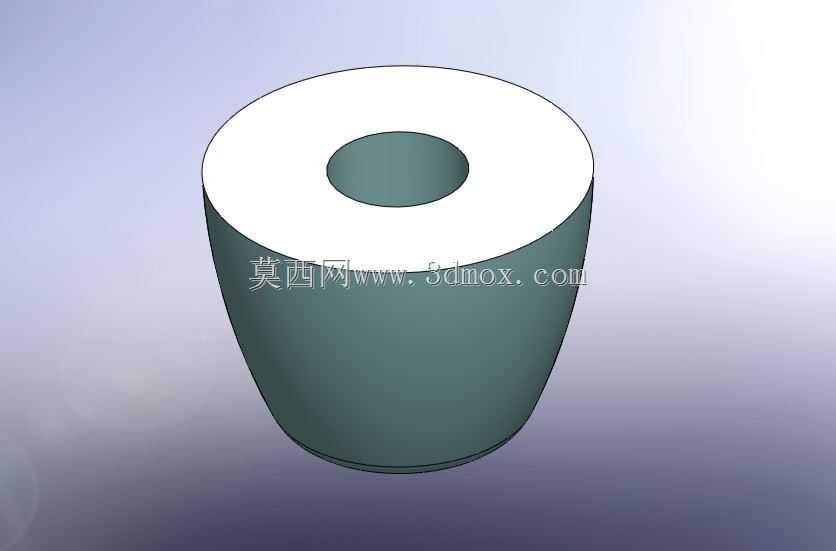

　　这款模具针对自动售货机输出端的饮用杯类铸件开发，适配立式微型铸造炉的加工工况，主要面向小批量薄壁玻璃或塑料类杯体的铸造成型需求，区别于常规大型铸造模具的厚重结构，整体围绕小型零件微型铸造机的安装边界做了紧凑化设计。从应用场景来看，自动售货机的饮品输出容器需要兼顾壁厚均匀性、外壁顺滑度与批量一致性，传统吹塑或注塑工艺在小批量定制化杯体生产中换模成本偏高，而这套铸造模具可适配微型铸造单元的小批量柔性生产需求，无需配套大型自动化产线即可完成单批次百件级的杯体毛坯生产，适合售货机运营端的定制化杯型替换、小众饮品配套容器的快速打样场景。模具的成型腔完全贴合饮料杯的弧面轮廓，杯身中段做了微鼓的曲面设计，既提升握持时的贴合手感，

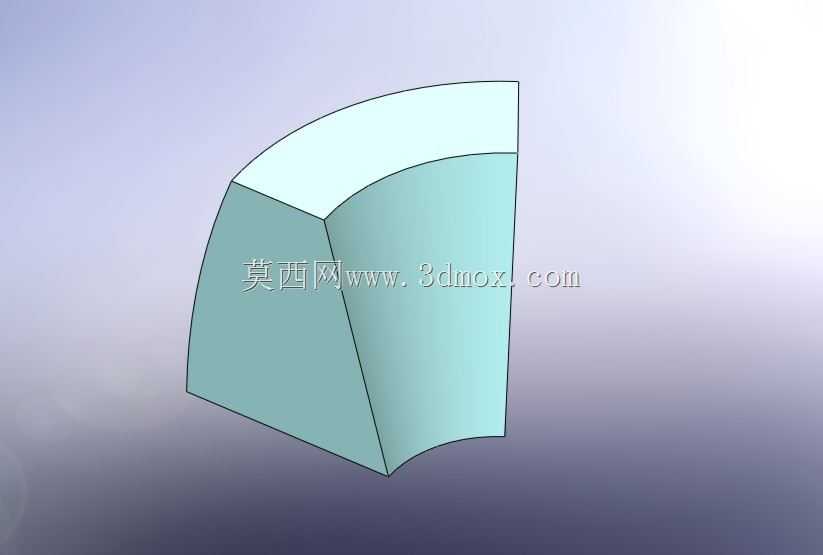

　　也能在铸造成型时减少料流的拐角阻力，避免薄壁位置出现冷隔、缺料缺陷；杯口位置设计了外翻的限位凸缘，对应售货机出货口的卡位结构，可保证杯体落在出货托盘时不会出现侧翻、卡滞问题，杯底的加强筋结构直接在模具型腔底部做了一体式成型槽，无需后续二次加工即可满足杯体堆叠时的承重需求，单杯堆叠承重可覆盖常规售货机3-5杯叠放的载荷要求。设计阶段优先考虑了微型铸造机的安装尺寸边界，模具整体模架尺寸控制在小型铸造机的工作台装夹范围内，导柱导套采用短行程紧凑布局，开模行程刚好满足杯体毛坯的取出需求，不会因为行程冗余造成设备空间浪费；浇口位置设置在杯底中心处，配合锥形流道可让熔融料液从底部均匀向上填充型腔，减少杯身位置的熔接痕，

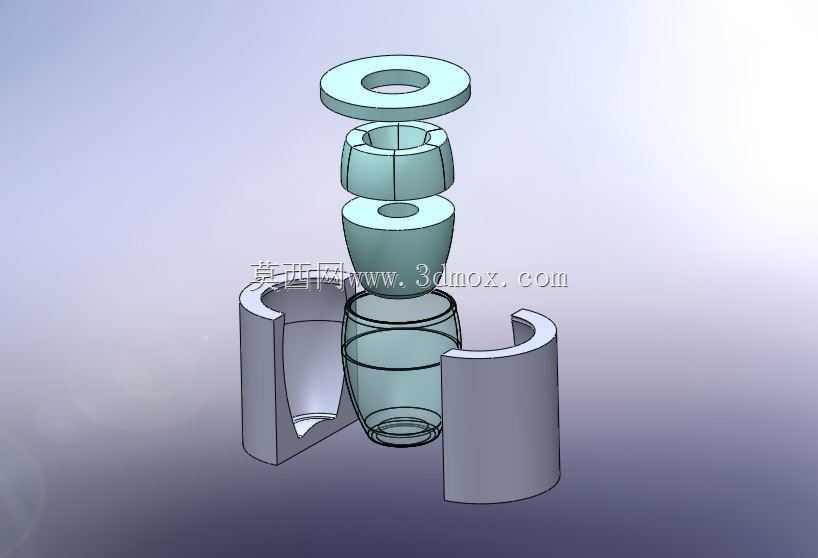

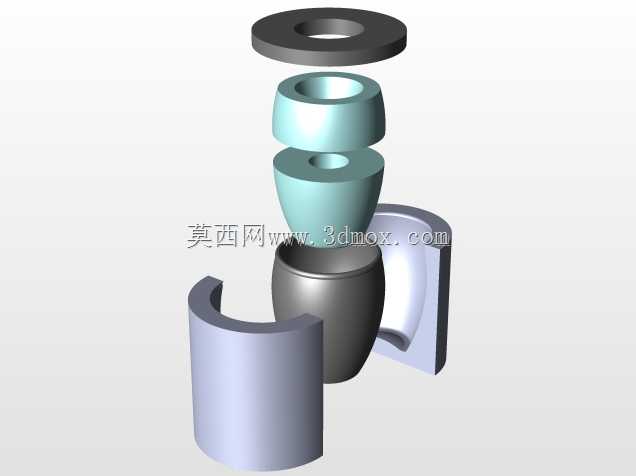

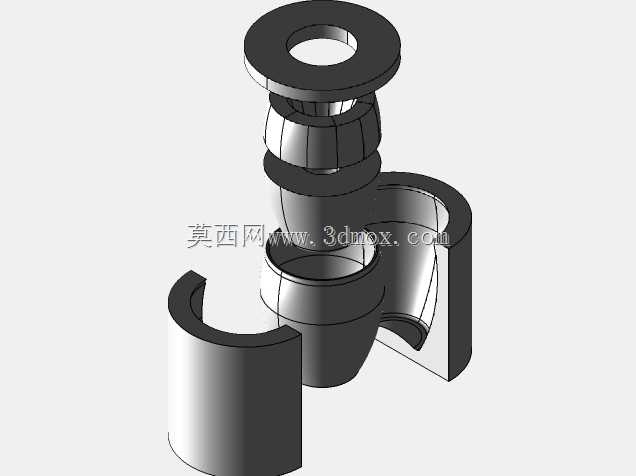

　　同时料头残留位置在杯底中心，打磨处理后不会影响杯身外观与放置平稳性。针对玻璃材质铸造的冷却需求，模具型腔周边预留了随形冷却水道的安装槽，可根据生产的材质（塑料或玻璃）调整冷却介质的流量与温度，保证杯体各位置冷却速率一致，避免出现壁厚不均导致的变形问题；分型面设置在杯身最大直径处，开模时杯体毛坯会留在动模侧，配合顶杆机构可实现顺畅脱模，不会刮伤杯身的光滑曲面。这套模具的结构没有复杂的抽芯机构，整体零件数量少，日常维护时仅需定期检查型腔表面的光洁度与导柱的润滑状态即可，适配小型加工车间、设备运维站点的小批量生产需求，不需要配备专业的模具维护团队即可完成日常生产操作。
