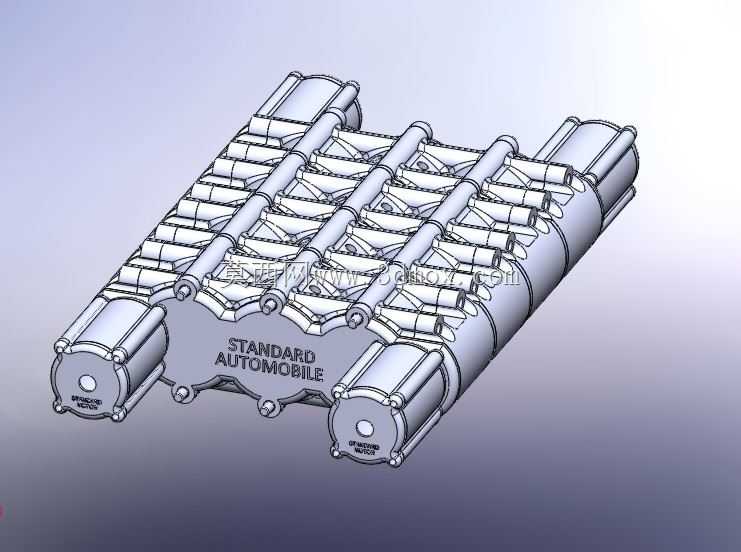

内联boxer发动机八缸纵向连杆铸造模具结构

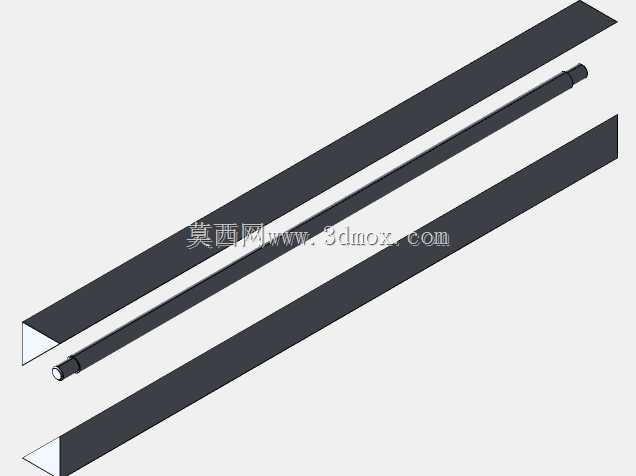

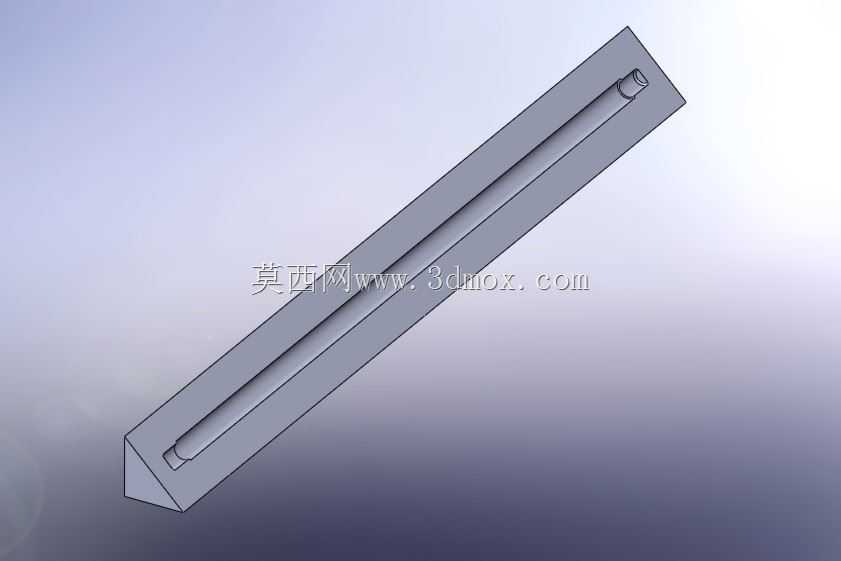

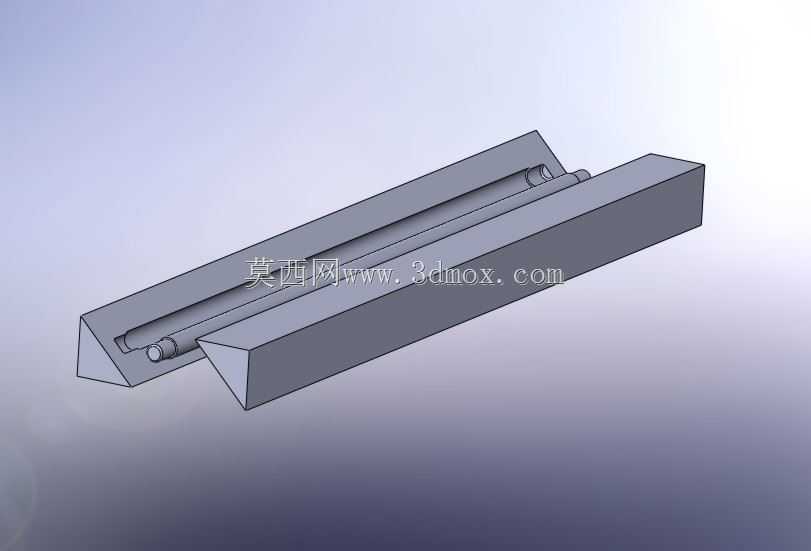

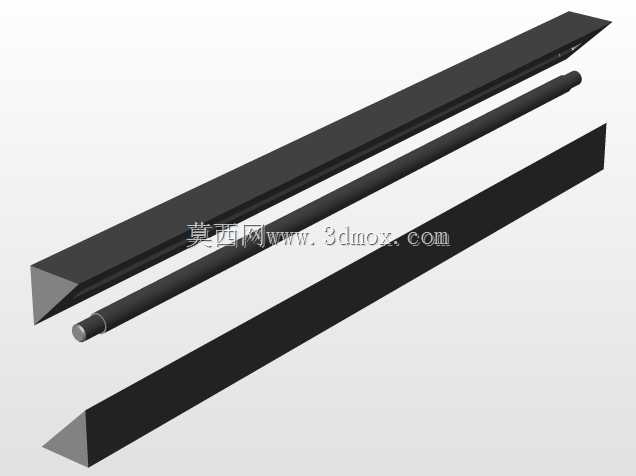

　　这套结构针对内联对置式八缸发动机的纵向连杆量产需求开发，核心服务于小排量高功率水平对置动力单元的核心传动部件成型工序，适配的是4组双缸对置布局的动力总成，这类动力单元目前多应用在追求低重心、高平顺性的乘用车型与小型通用动力设备上，纵向连杆作为动力传递路径里承接活塞往复运动与曲轴旋转输出的核心部件，其成型精度直接决定整机运转的振动控制水平与动力传递效率。设计阶段首先敲定的是平行冲程开口的成型方案，预留的4-6mm平行行程开口，是为了匹配折叠式合模的动作逻辑，类似薄壁PET容器的成型开合逻辑，但针对金属铸造的高温工况做了结构强化，合模时模体沿平行开口完成折叠动作，像钳体开合一样完成型腔闭合，

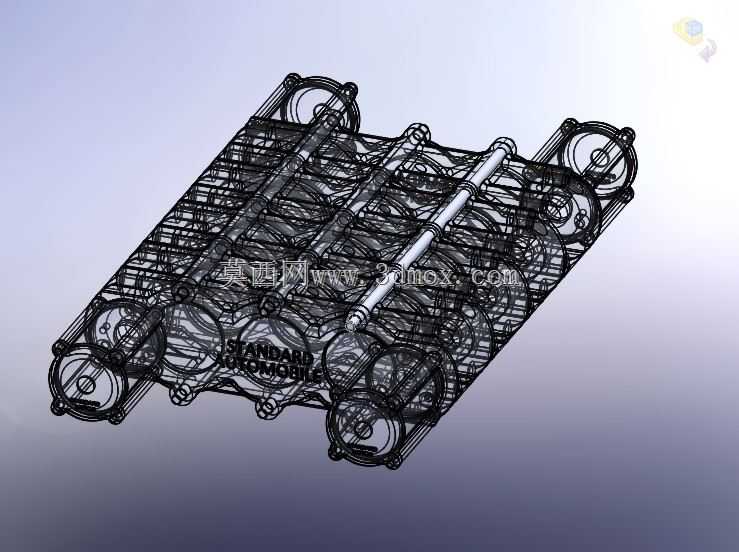

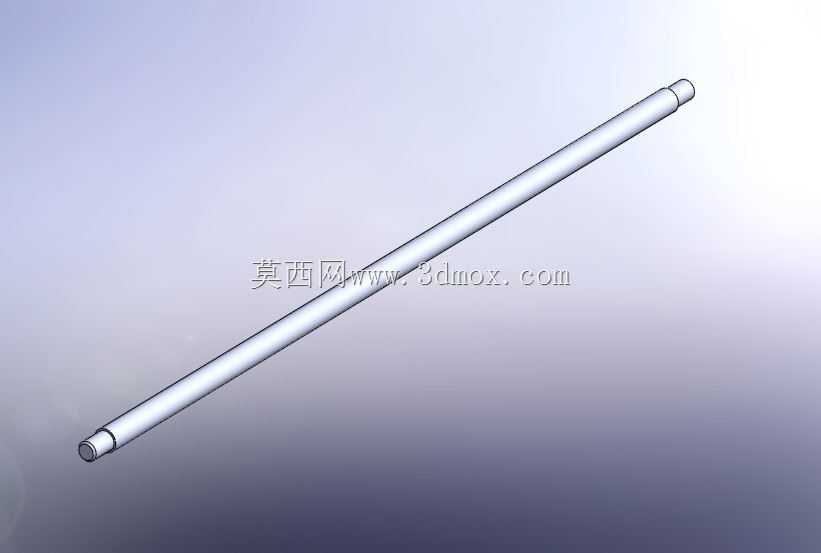

　　待金属液充型凝固后开模即可直接弹出成型的铸棒毛坯，省去了传统分体模具额外的起模斜度修配、多面分型的错位调整工序。整套模具采用水平放置的布局逻辑，充型路径采用垂直进料的设计，金属液从模具下方的进料口垂直注入型腔，能够最大程度减少充型过程中的卷气问题，避免连杆毛坯内部出现气孔、缩松等铸造缺陷，同时水平放置的模体不需要额外的高位支撑工装，日常生产中的模具清理、型腔喷涂脱模剂的操作都可以在常规铸造工作台上完成，不需要定制专用的安装机架。结构上沿连杆排布方向做了等距的型腔阵列，八组连杆型腔沿模体长度方向均匀排布，相邻型腔之间设置了连通的溢流槽与排气通道，能够将充型前沿的冷金属与裹挟的气体导入溢流槽内，保证每个连杆型腔的充型完整性，

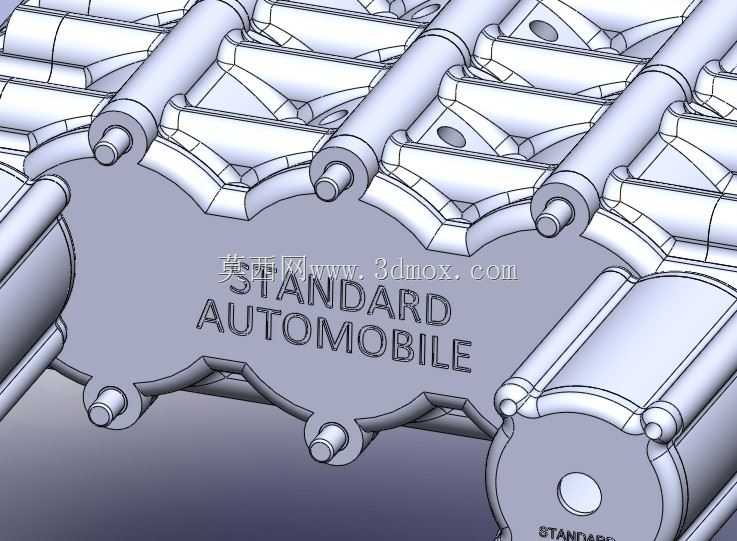

　　模体两端设置了定位轴颈结构，安装时直接卡入铸造设备的定位卡槽内即可完成定位，不需要额外打表找正，定位轴颈的同轴度公差控制在0.02mm以内，能够保证合模时上下模的型腔错位量控制在铸造公差允许范围内。模体表面的加强筋结构沿受力方向排布，既能够承受金属液充型时的型腔内压，避免模体胀型导致的连杆毛坯尺寸超差，也能够减少模体的整体重量，降低开合模动作的驱动负载，同时筋条之间的空隙可以作为冷却通道的布设空间，根据不同铸造材质的冷却速率需求，布设对应通径的冷却管路，控制模体各区域的温度梯度，减少铸件的冷却变形量。这套结构的安装边界充分考虑了现有常规铸造设备的适配性，模体的整体宽度、长度尺寸都适配现有常用的小型卧式铸造机的安装台面，不需要对现有设备做台面改造即可直接上机使用，开合模的行程参数也匹配常规设备的驱动行程，不需要额外调整设备的动作参数，能够快速导入现有生产线完成小批量试制或批量量产。
