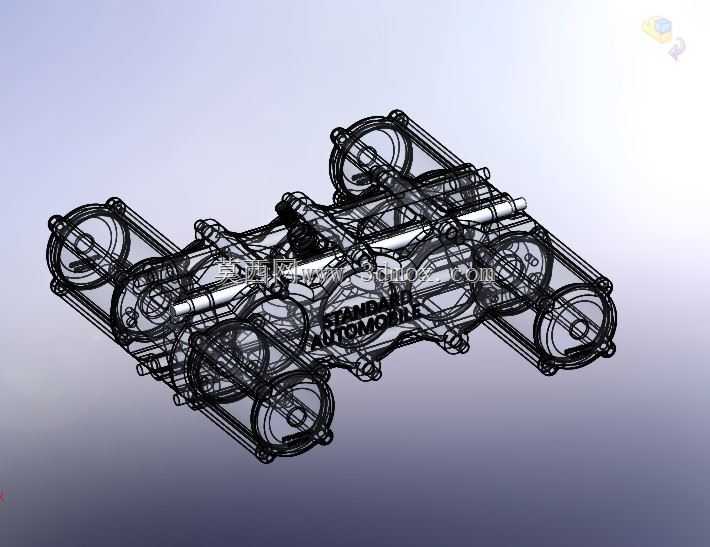

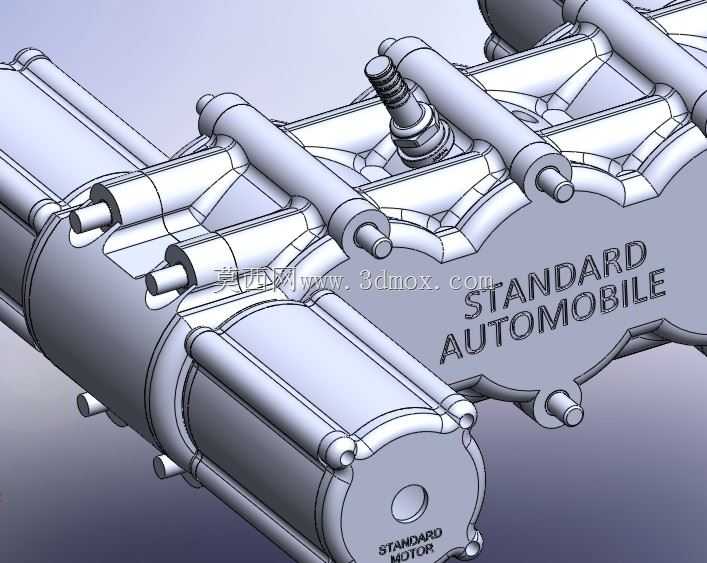

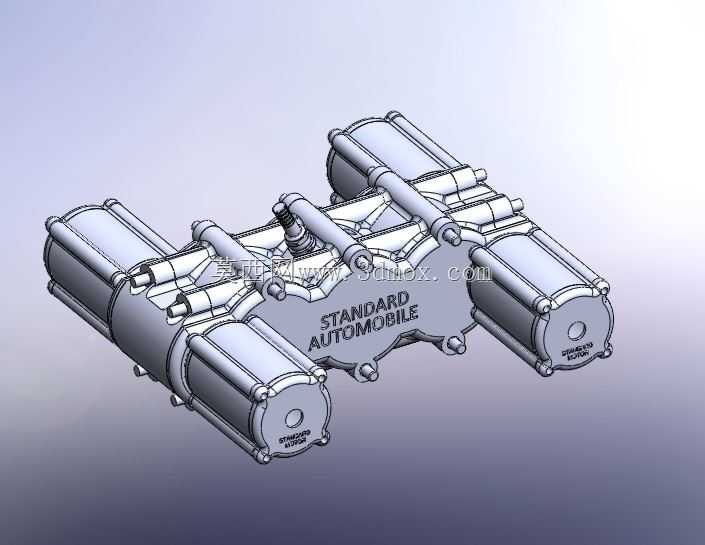

直列拳击手发动机横杆连杆铸造模具结构

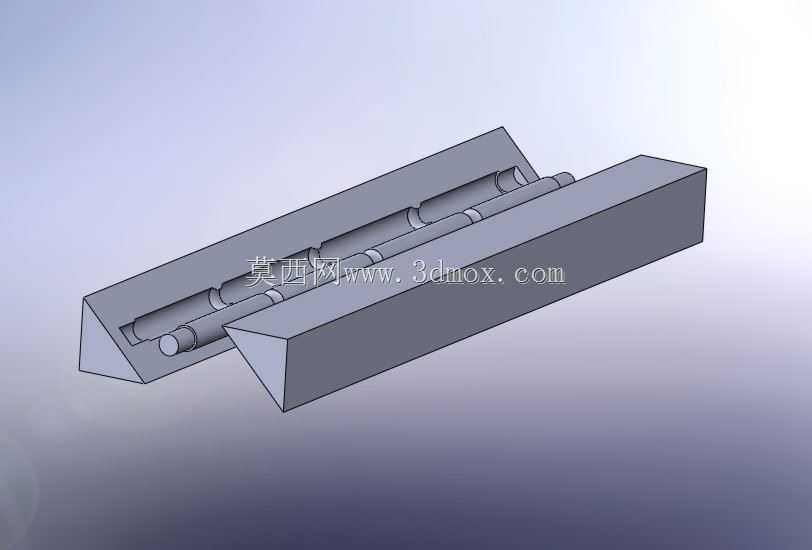

　　这套结构针对直列拳击手发动机线性连杆的成型需求开发，适配2-8缸版本机型的横杆连杆批量生产场景，拳击手发动机因水平对置的气缸布局，对连杆的同轴度、动平衡精度要求远高于常规直列机型，传统分体式模具成型的连杆易出现分型面错位、轴段同轴度超差问题，后续校直工序会额外引入内应力，长期高转速运转下存在断裂风险。设计阶段优先考虑折叠式开合模逻辑，在模具对应连杆平行冲程的位置预留4-6mm的开合行程开口，结构逻辑类似PET瓶坯的成型开模方式，但因金属铸造的充型压力、冷却收缩率与塑料注塑差异极大，开口处的配合面做了0.02mm的研磨密封处理，避免充型时金属液飞边溢出增加后续打磨工作量。模具整体采用水平放置方案，金属液填充方向垂直于模腔轴线，

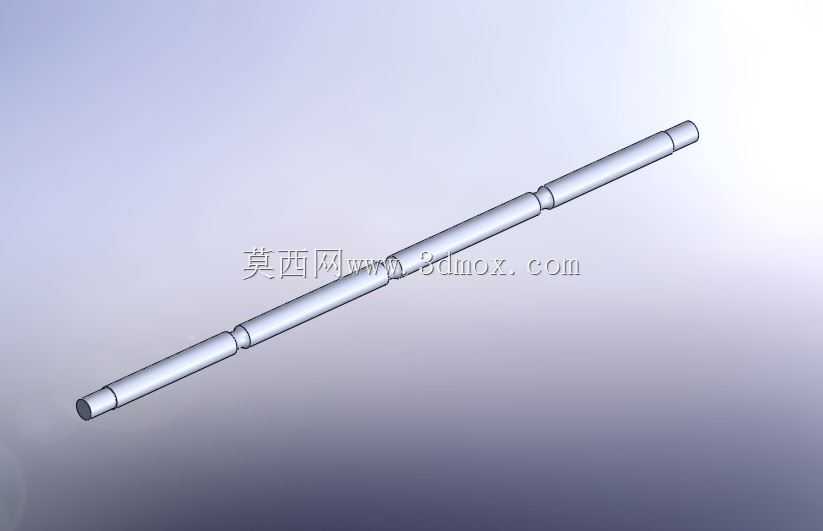

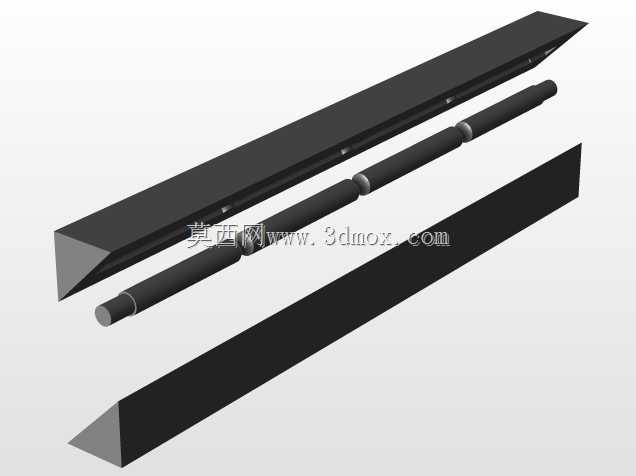

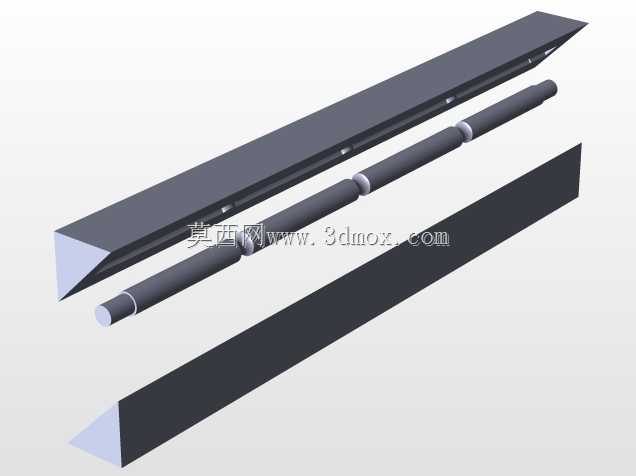

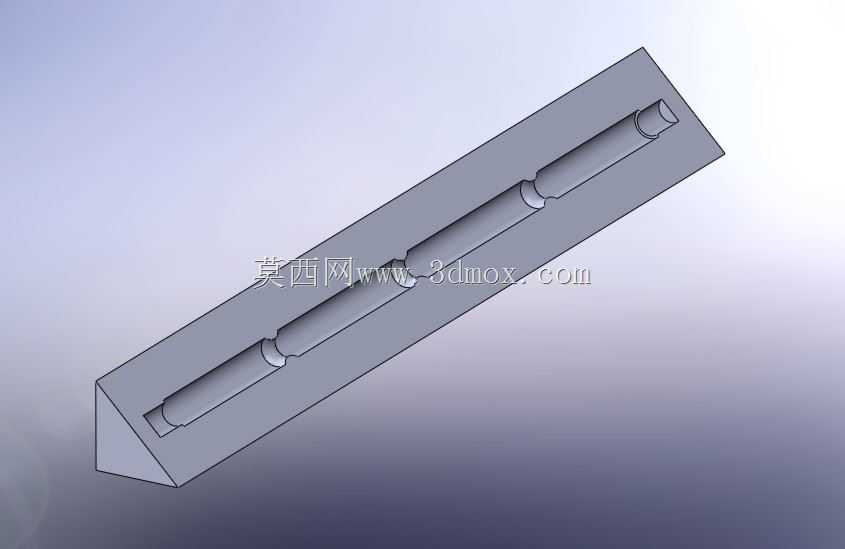

　　能让金属液在重力作用下平稳填充整个长轴模腔，避免长轴类零件常见的卷气、夹渣缺陷，模腔对应连杆的各段轴颈位置做了渐变式的脱模斜度，最小斜度控制在15′，既保证开模时不会拉伤零件表面，也能将后续轴颈加工的余量控制在单边0.3mm以内，减少机加工的材料去除量。开模动作采用类似钳口的旋转折叠方式，而非传统的直动开模，能在零件冷却到出模温度时，先让模瓣沿径向小幅张开释放抱紧力，再沿轴向顶出成品铸棒，避免长杆类零件顶出时出现弯曲变形。从安装边界来看，这套模具可直接适配常规卧式重力铸造机的安装接口，模架的定位销孔、锁紧槽尺寸与行业通用300型重力铸造机的工作台参数完全匹配，不需要额外做安装转接板，

　　模腔的长度覆盖从2缸机型短连杆到8缸机型长连杆的尺寸范围，更换对应规格的模芯即可快速切换生产不同缸数机型的连杆，换型时间能控制在20分钟以内，适配多品种小批量的发动机配件生产场景。冷却水道沿模腔轴线螺旋布置，能让连杆各段轴颈的冷却速度保持一致，避免因冷却不均导致的零件变形，各轴段的尺寸公差可稳定控制在IT7级，铸造成型后的零件只需要对两端轴头、配合轴颈做精加工即可满足装配要求，不需要额外的校直工序，能有效降低连杆的生产制造成本，提升成品率。
