内燃机boxer机型短连杆铸造模具结构

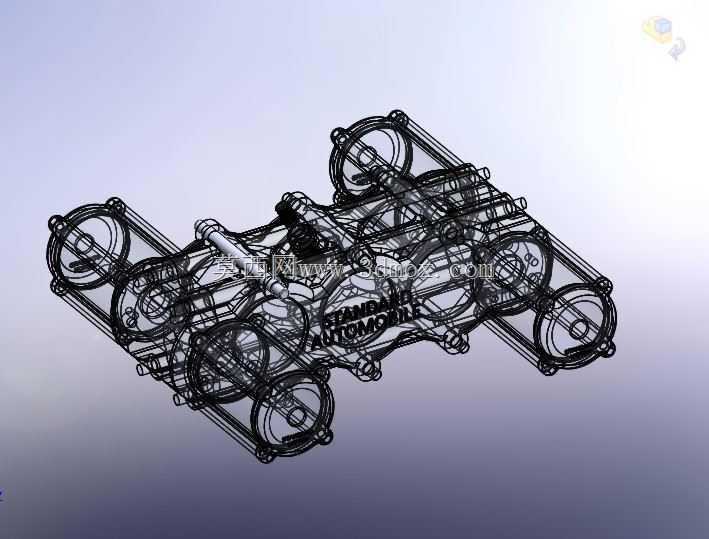

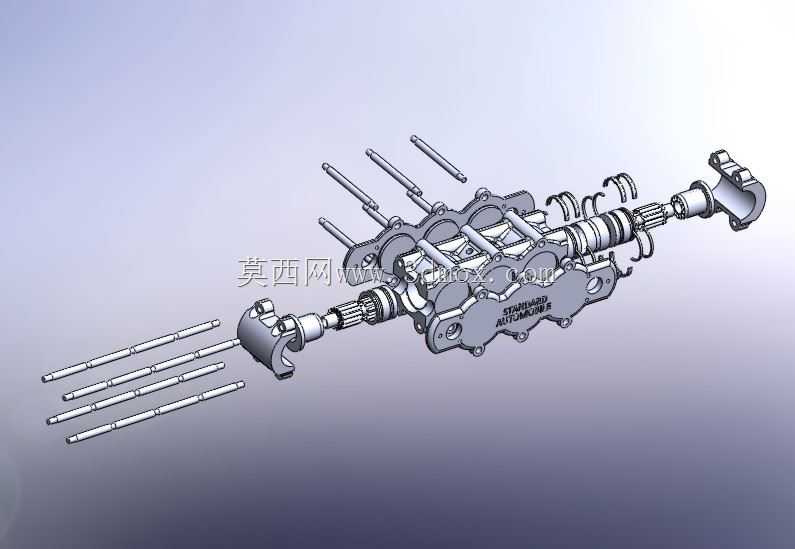

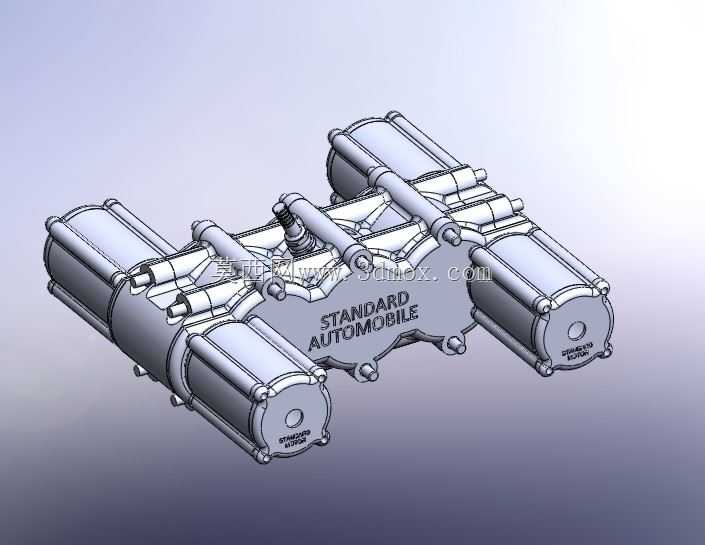

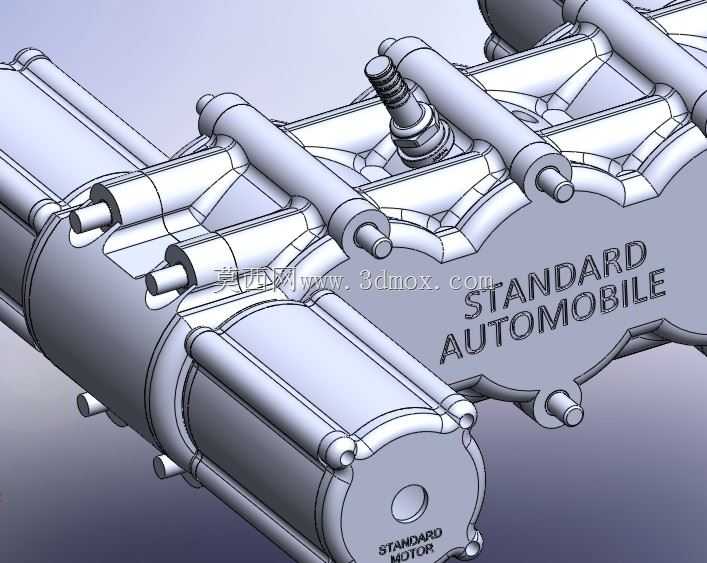

　　这套结构针对水平对置双缸内燃机的短连杆成型需求开发，适配小排量动力单元的紧凑布局要求，在摩托艇、轻型通用航空动力、小型便携发电机组这类对动力单元体积有严格限制的场景中，这类短连杆是核心运动部件。常规对置机型连杆多采用分体锻造后机加工的工艺路线，小批量试制或特殊定制场景下，铸造方案的成本优势与快速迭代属性更突出，这套模具正是为匹配这类非量产、定制化的连杆生产需求设计。

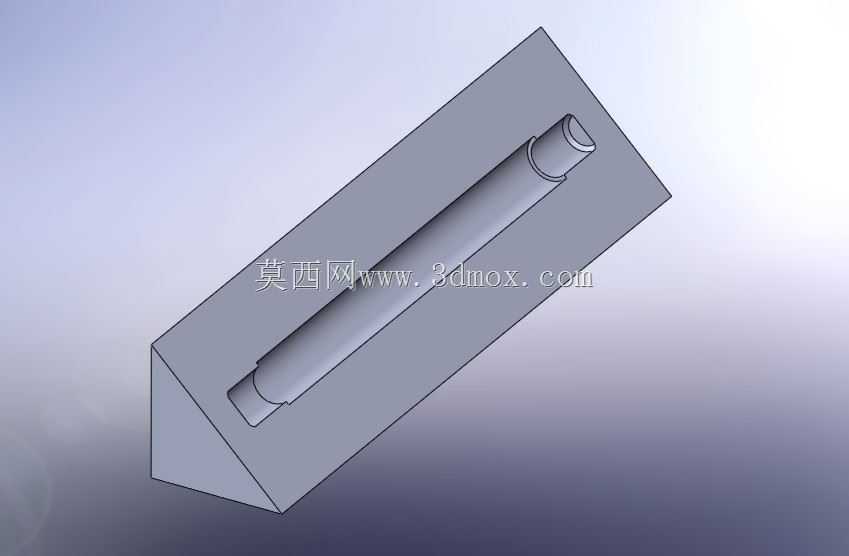

　　设计阶段首先要匹配连杆的运动行程边界，4-6mm的平行冲程开口是核心尺寸约束，模具开模行程必须完全覆盖这个开口量，同时要预留足够的顶出空间，避免成型后铸件粘模导致的取件变形。和常见的垂直分型浇注模具不同，这套结构采用水平放置的模腔布局，金属液充型过程中流道更平缓，能有效减少卷气、夹渣这类铸造缺陷，因为连杆属于高速往复运动部件，内部组织的致密性直接决定部件的疲劳寿命，水平放置的模腔让金属液从浇口到远端的填充路径更均匀，不会出现局部壁厚处的缩松问题。

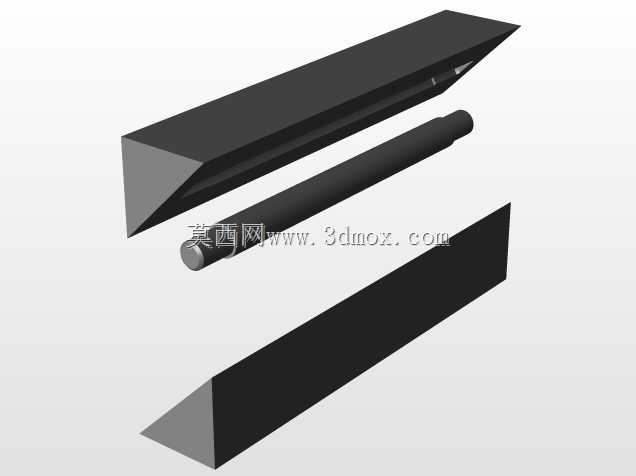

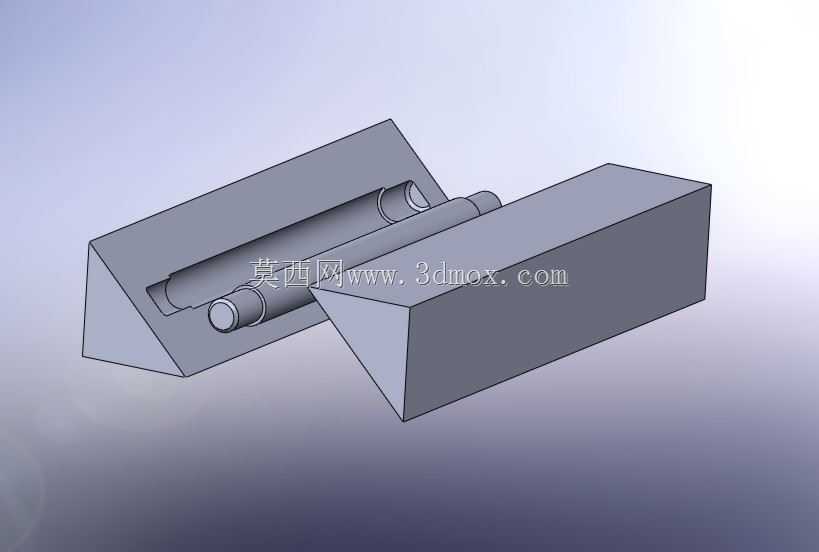

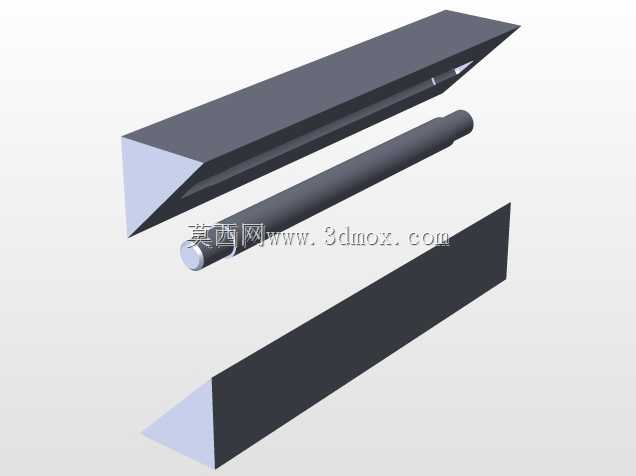

　　模具的开合结构借鉴了PET瓶坯模具的折叠式开模逻辑，开模时模腔沿平行于连杆轴线的方向先完成4-6mm的平行开模行程，之后模瓣沿转轴折叠打开，类似钳子开合的动作轨迹，这样的设计能在极小的开模空间内完成取件操作，不需要给模具预留过大的开合行程，能适配更小吨位的铸造设备，降低生产环节的设备投入。浇注系统的设计特意将浇口设置在连杆大端的侧方位置，填充时金属液顺着连杆杆身流向小端，避免直接冲刷小端的衬套安装位，保证该位置的成型精度，因为连杆小端需要和活塞销配合，尺寸公差要求远高于杆身部位，充型过程的流场稳定性直接影响该位置的成型质量。

　　冷却水道的布局沿杆身走向均匀排布，距离模腔表面的距离保持一致，保证整个连杆铸件冷却速率均匀，不会因为冷却不均导致杆身弯曲变形，后续机加工的余量可以控制在极小范围内，减少材料浪费与机加工工时。模具的导向结构采用双侧导柱定位，合模时的定位精度能控制在0.02mm以内，避免合模错位导致的连杆分型面飞边过厚，减少后续去飞边的工作量。顶出机构设置在连杆大端与小端的非配合面位置，顶出时受力均匀，不会在杆身部位留下顶出痕迹，避免应力集中点影响连杆的疲劳强度。

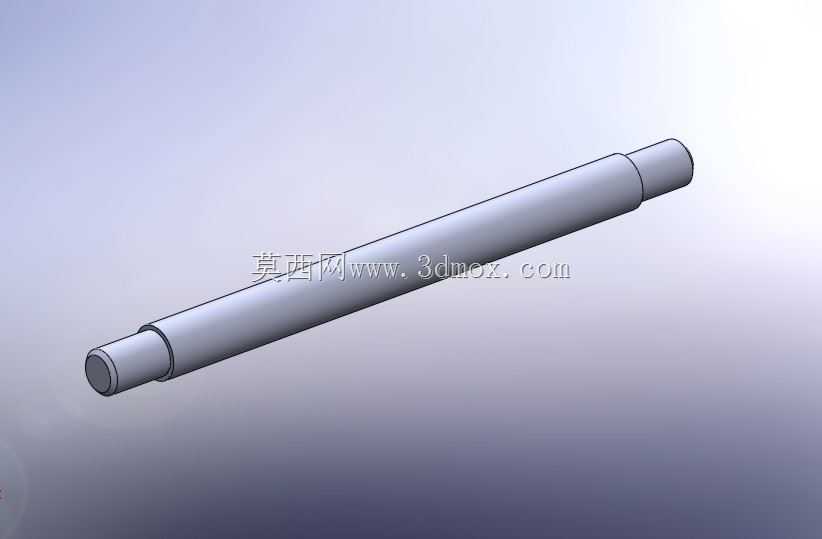

　　在实际生产适配中，这套模具可以直接安装在常规的小型卧式铸造机上，不需要对设备做额外改造，模架的安装尺寸符合通用设备的装夹标准，更换不同规格的模芯就可以适配不同尺寸的短连杆生产，通用性较强。针对连杆这类细长轴类铸件的变形问题，模具设计时特意在杆身部位预留了微量的反变形量，抵消冷却过程中的收缩变形，保证成型后的连杆直线度符合装配要求，不需要后续额外的校形工序。
