直列boxer发动机外活塞密封压铸模具结构

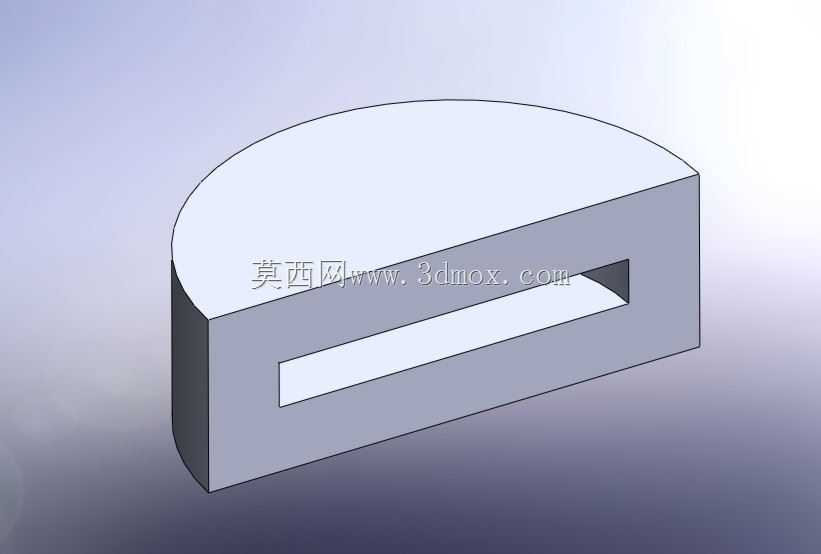

　　这套结构针对直列水平对置发动机的外活塞密封件量产场景开发，适配卧式压铸工艺的生产逻辑，核心解决密封件成型过程中金属液充型平稳性、铸件致密度控制的实际生产痛点。水平对置发动机的活塞密封件长期处于高温、高压往复运动工况，不仅要承受燃烧室内的燃气压力冲击，还要适配活塞高速往复运动的磨损工况，对铸件的金相组织致密性、尺寸形位公差、分型面合模精度都有极高要求，这套模具的结构设计完全围绕这些工况需求展开。从结构布局来看，模具采用卧式分型的开模逻辑，动定模的分模面沿着密封件的弧形轮廓走向设置，避免了侧抽芯结构过多导致的合模错位风险，开模方向匹配卧式压铸机的射料方向，能够让金属液从浇道进入型腔后，沿着密封件的弧形环向平稳充型，减少卷气、

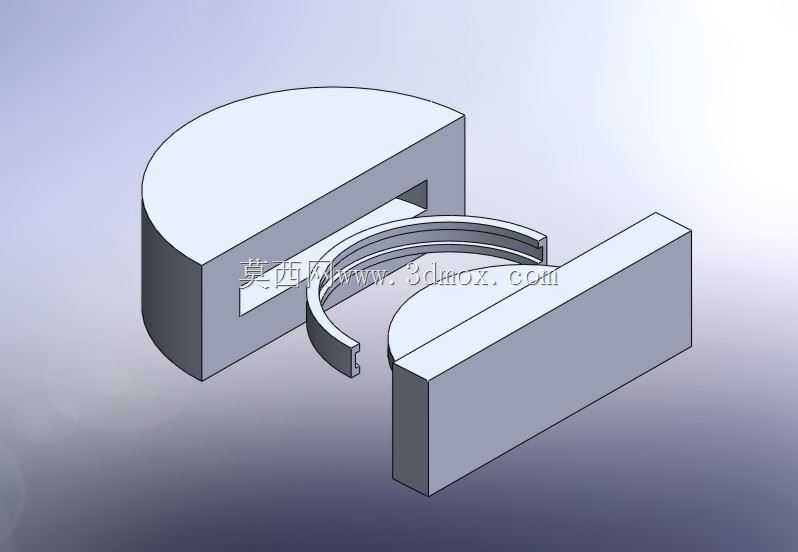

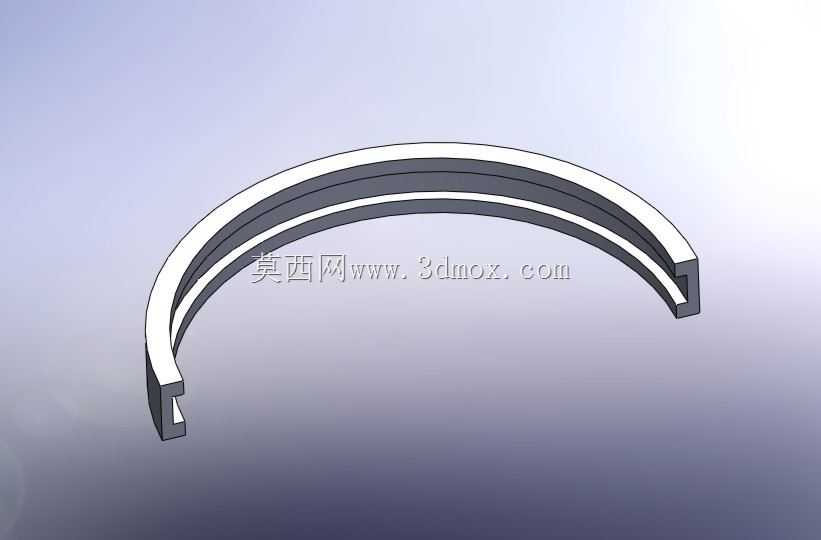

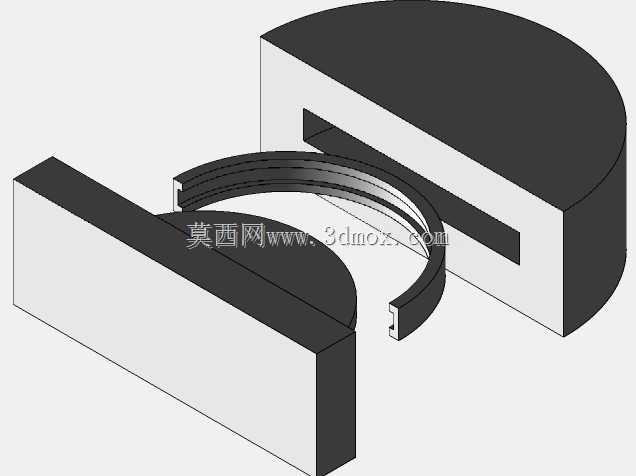

　　冷隔等压铸缺陷的产生。成型型腔部分直接复刻外活塞密封件的弧形截面结构，密封件的薄壁弧形特征在型腔中做了均匀的壁厚余量设计，预留出后续精加工的尺寸基准，同时在密封件的唇边成型位置做了局部的冷却回路预留，虽然当前是概念结构阶段，但已经考虑到量产时厚壁位置的冷却速率匹配问题，避免铸件局部缩松。模具的安装边界完全适配常规卧式冷室压铸机的装模尺寸，模架的长宽尺寸控制在中小吨位压铸机的拉杆间距范围内，浇口套的位置匹配压铸机压射室的同轴度要求，不需要额外做安装转接板就能直接上机适配。整套结构没有冗余的复杂抽芯机构，核心成型模块采用镶拼式结构，密封件的易磨损唇边位置单独做了镶件设计，量产过程中如果出现局部磨损，只需要更换对应镶件就能快速恢复生产，

　　不需要整体报废模架，大幅降低后期的模具维护成本。在密封件的脱模逻辑上，顶出机构的排布沿着密封件的弧形环向均匀分布，顶出力的作用点避开密封件的薄壁唇边位置，防止顶出过程中铸件出现变形、顶白等缺陷，同时开模过程中定模侧的弹料销能先让铸件脱离定模型腔，保证铸件留在动模侧随动模后退，再由顶出机构完成脱模动作，整个动作逻辑顺畅，不会出现铸件粘定模的生产故障。这套概念结构已经把核心的成型、开模、安装逻辑梳理清晰，后续只需要补充冷却细节、加热模块、喷溅管路等配套结构，就能直接转化为量产可用的模具图纸，适配水平对置发动机活塞密封件的批量压铸生产需求。
