水平对置发动机密封盖压铸成型模具结构

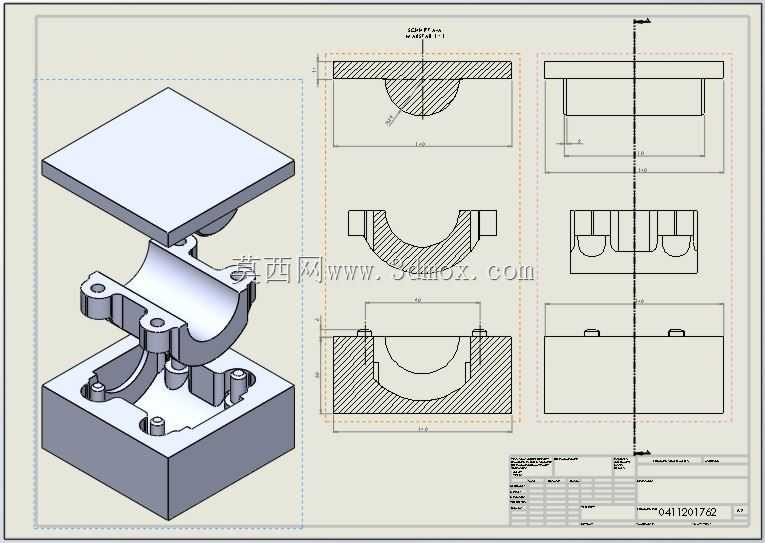

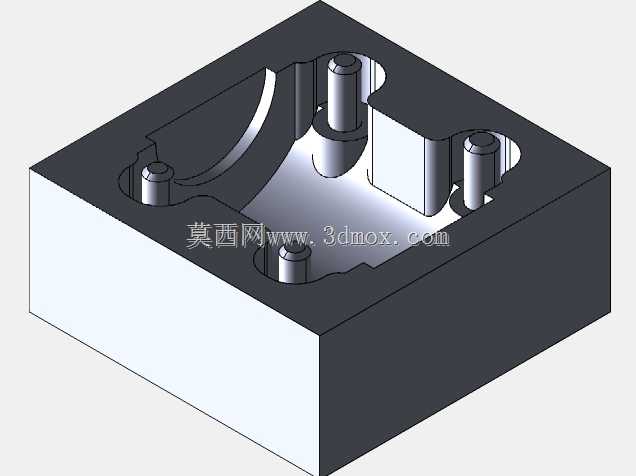

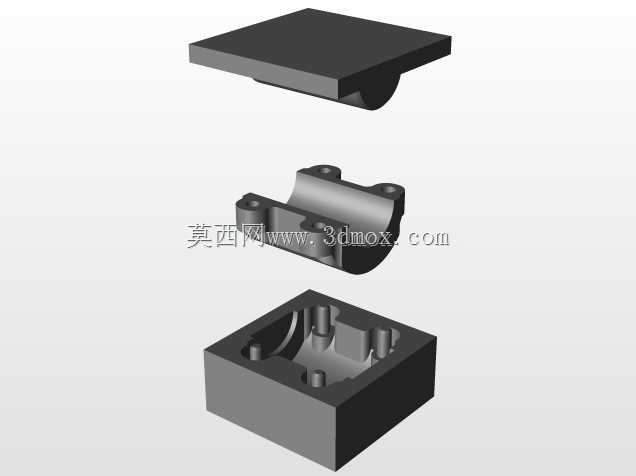

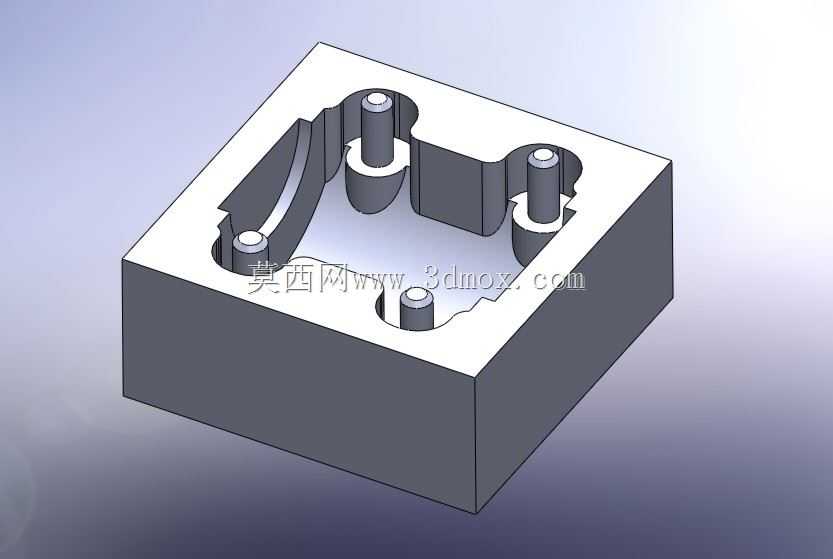

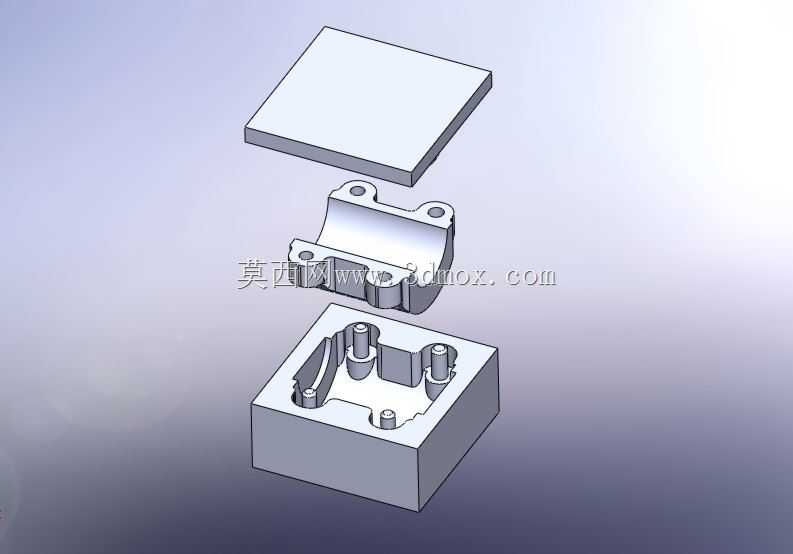

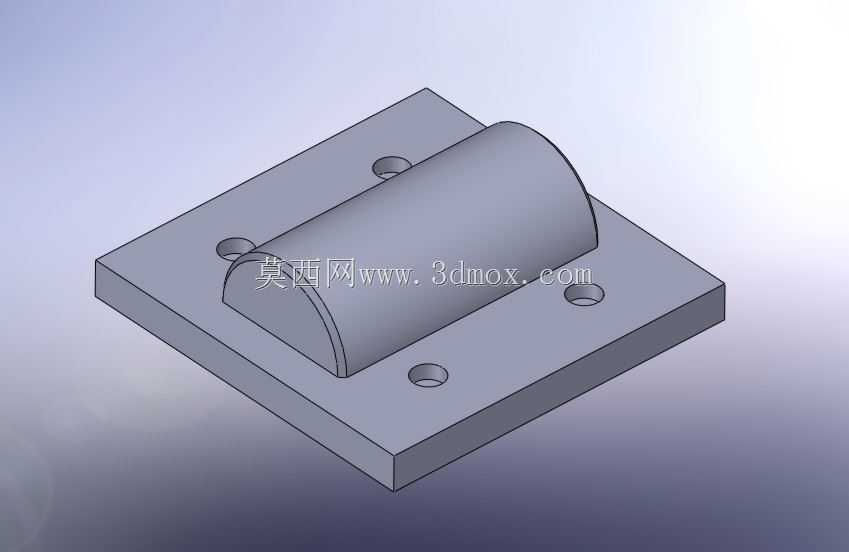

　　这套模具针对水平对置发动机的密封盖铸件开发，核心应用场景是中小批量动力配件的挤压铸造生产环节，适配卧式压铸机的安装接口，模架整体采用方形标准模坯结构，上下模合模导向依靠模腔周边布置的定位柱实现，合模间隙控制在0.02mm以内，避免压铸过程中出现飞边毛刺问题。从结构拆分来看，整套模具分为定模底座、成型模芯、压合盖板三个部分，定模底座上加工出与密封盖外轮廓完全贴合的凹模型腔，型腔内部预留了安装凸台的成型位、连接孔的型芯安装位，模芯部分对应密封盖的内弧面结构，做了随形的曲面加工，保证成型后铸件的内表面弧度与设计要求完全一致，不需要后续大量的铣削加工。设计阶段特意做了结构重叠的冗余考量，传统密封盖铸件压铸成型后，因为冷却收缩的形变问题，

　　往往需要对连接面、安装位进行二次机加工，这套模具在分型面的位置做了0.15mm的预变形补偿，挤压铸造过程中材料在型腔内完成冷却硬化后，脱模出来的铸件尺寸直接落在装配公差带内，只需要对飞边进行简单打磨就能直接进入装配环节，省去了数控铣削的工序，能有效降低单件的生产周期与加工成本。模腔的流道开设在模架侧边的非成型区域，进浇口对准铸件的厚壁位置，保证金属液填充过程中不会出现卷气、冷隔的缺陷，排气槽沿着型腔的外轮廓边缘布置，深度控制在0.08mm，既能顺畅排出型腔内的空气，又不会让金属液溢出形成飞边。安装边界上，模架四周的固定孔位间距适配常用300吨压铸机的工作台安装尺寸，不需要额外做转接板就能直接装夹使用，压合盖板的厚度经过强度校核，

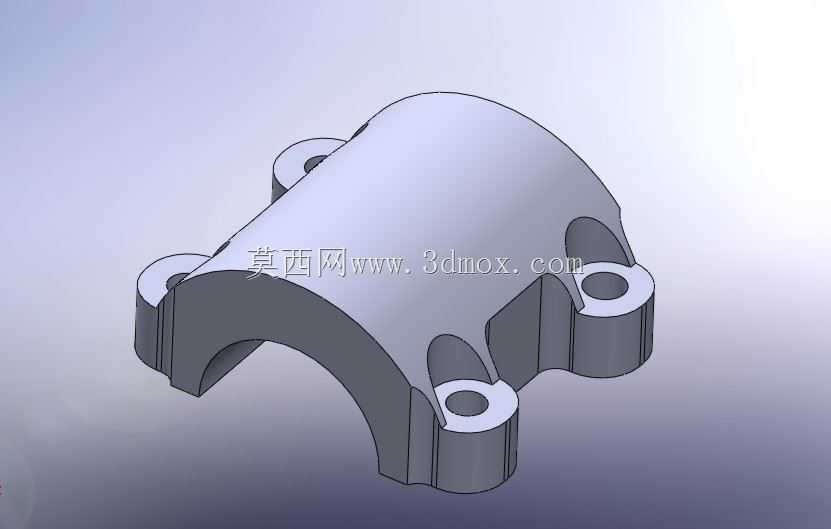

　　在最大合模压力下不会出现形变，保证合模过程中模芯受力均匀，不会出现偏模导致的铸件壁厚不均问题。成型后的密封盖铸件，主要用于水平对置发动机的缸体端部密封，配合密封垫实现腔体的密闭，防止润滑油泄漏，同时承担部分连接支撑的作用，铸件上的三个连接耳位直接在模具中成型出安装孔的初孔，后续只需要做铰孔精加工就能满足装配精度要求，相比传统的完全机加工生产方式，这套模具成型的铸件材料利用率能提升40%以上，生产效率也能提升三倍左右，适合配套的动力配件生产车间长期批量使用。
