电源外壳封盖压铸成型模具结构设计

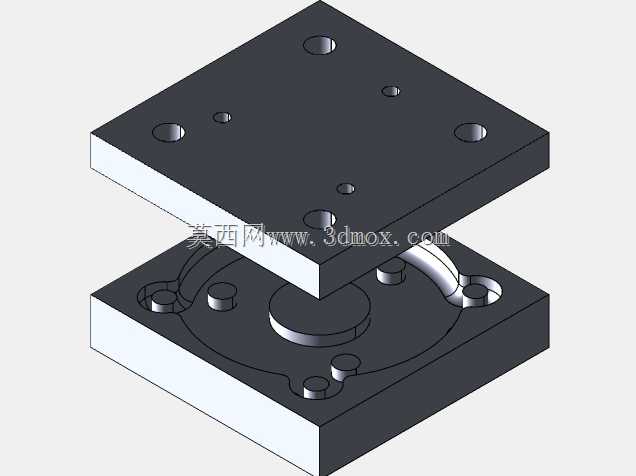

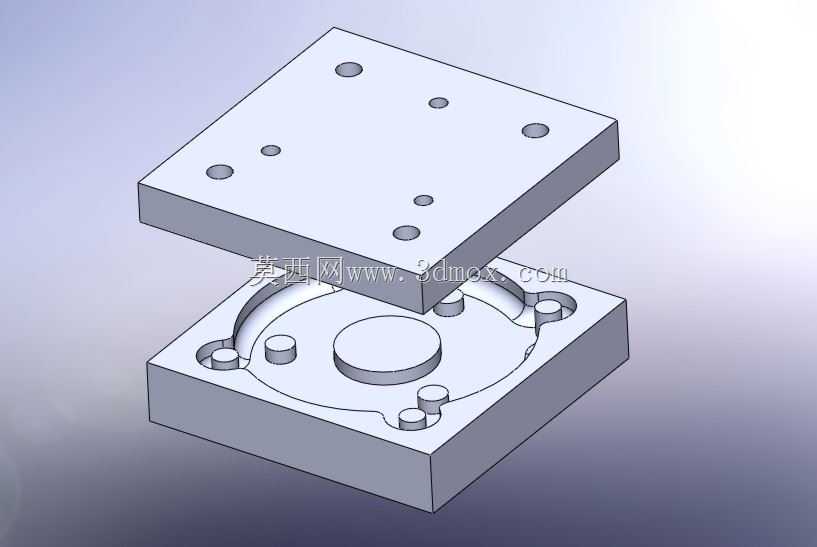

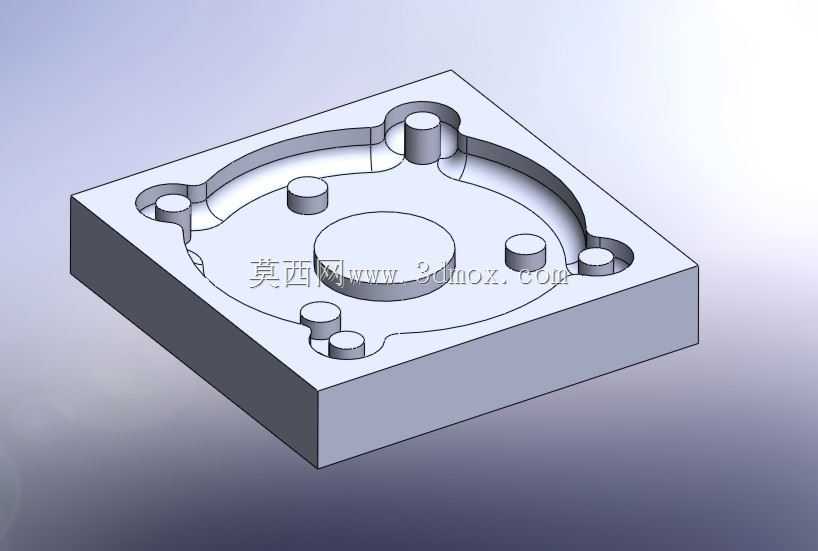

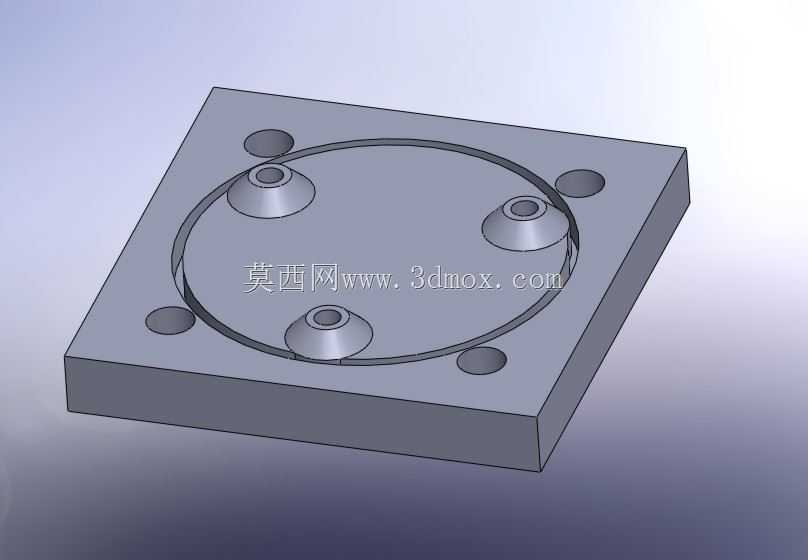

　　这套模具针对电源类产品外壳封盖的铝压铸成型需求开发，适配小尺寸薄壁铝压铸件的批量生产场景，在消费类电源、工业控制电源的金属外壳生产环节中，承担封盖零件的近净成型工序，能直接产出具备完整安装孔位、配合止口的封盖毛坯，大幅减少后续机加工的切削余量。从结构布局来看，模具采用单型腔两板模结构，定模部分设置对应封盖外表面的成型型腔，动模部分集成封盖内侧结构的成型型芯，合模后形成的封闭腔体完全匹配封盖零件的实体轮廓，分型面选取在封盖最大外轮廓的法兰边缘位置，既方便开模后铸件留于动模侧，也能减少分型面处的飞边修整工作量。设计过程中优先考虑了铝液充型的流畅性，在型腔边缘设置了适配的溢流槽与排气结构，避免铝液高速充型时卷入气体造成铸件气孔缺陷，

　　同时针对封盖上的多个安装通孔，直接在模具上集成对应位置的成型型芯，省去后续钻孔工序，保证孔位的位置度精度满足后续总装的配合要求。模具的安装边界适配常用的160吨卧式冷室压铸机装夹尺寸，定模侧的定位圈与压铸机射嘴中心同轴度控制在0.02mm以内，动定模的导柱导套配合间隙控制在合理范围，保证反复开合模过程中型腔的对位精度不会出现偏移。模具的成型面做了对应脱模斜度设计，所有垂直于开模方向的侧壁都设置了不小于1.5°的脱模斜度，避免开模顶出时拉伤铸件表面，顶出机构采用均匀分布的圆顶针布局，顶针位置避开封盖的外观面与配合密封面，防止顶出痕迹影响零件后续的表面处理与装配密封性能。冷却水道的排布围绕型腔与型芯的高温区域设置，

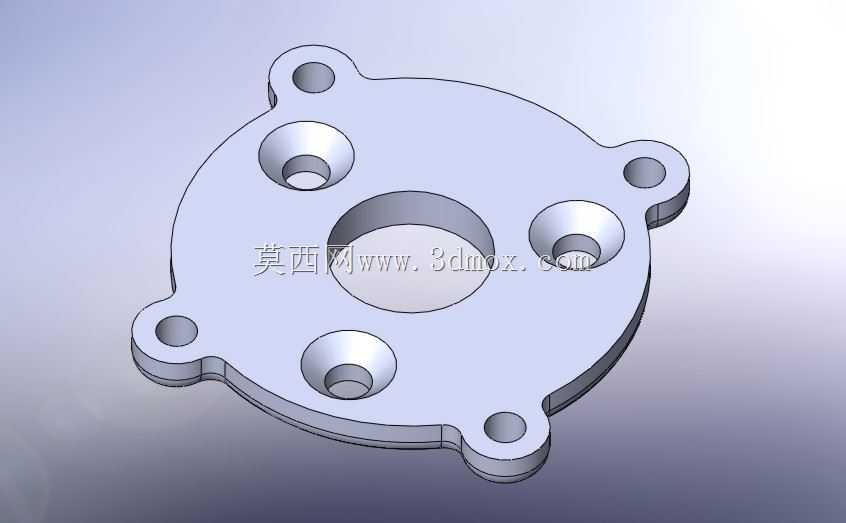

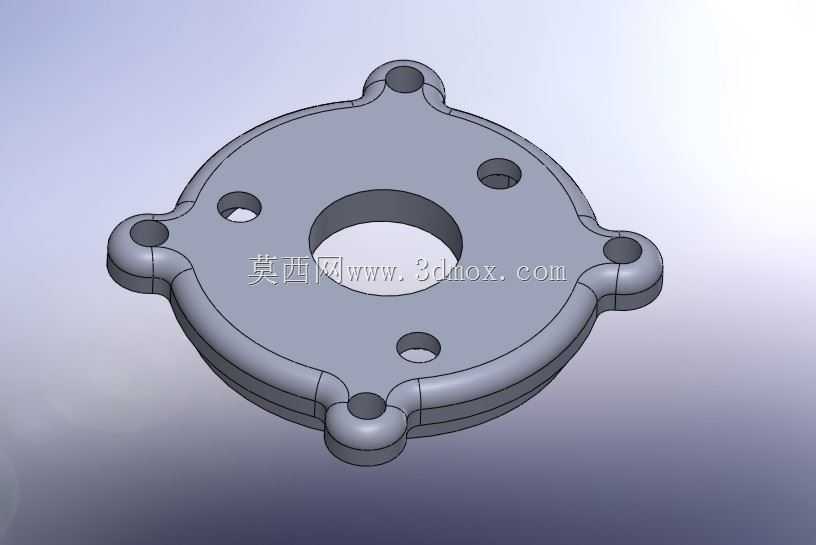

　　保证压铸循环过程中模具温度维持在稳定区间，既避免铝液过早冷却造成充型不全，也能缩短铸件冷却固化的等待时间，提升单班次的生产效率。这套模具成型出的封盖零件，可直接与对应的电源外壳主体做配合装配，零件的尺寸一致性稳定，适配连续化批量压铸生产的工艺要求。
