直列式对置直线电机发动机缸体铸造模具

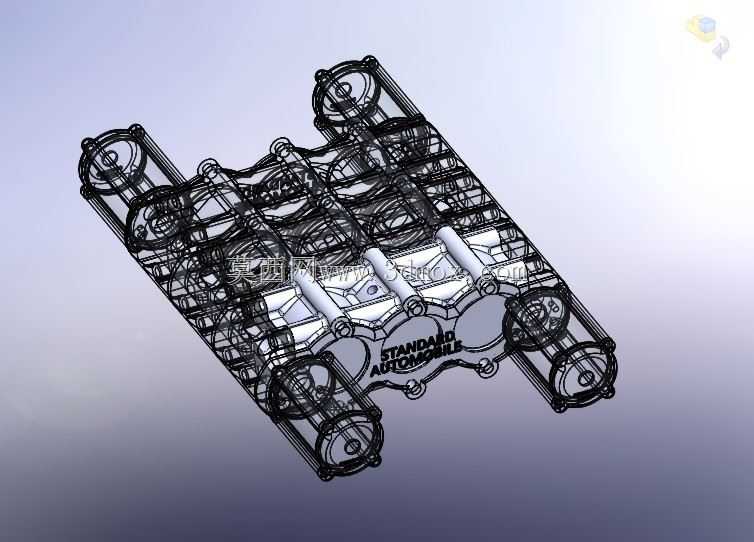

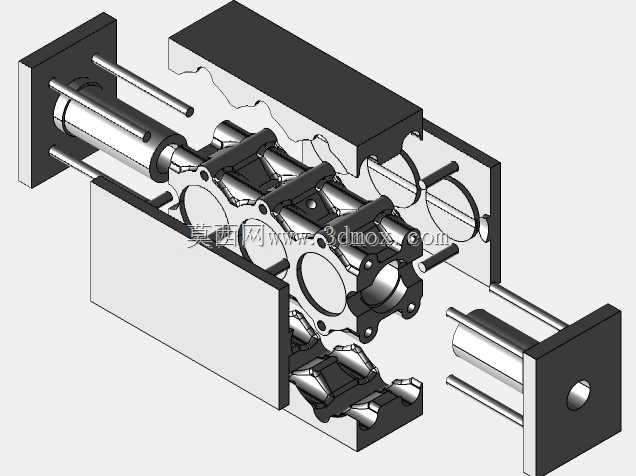

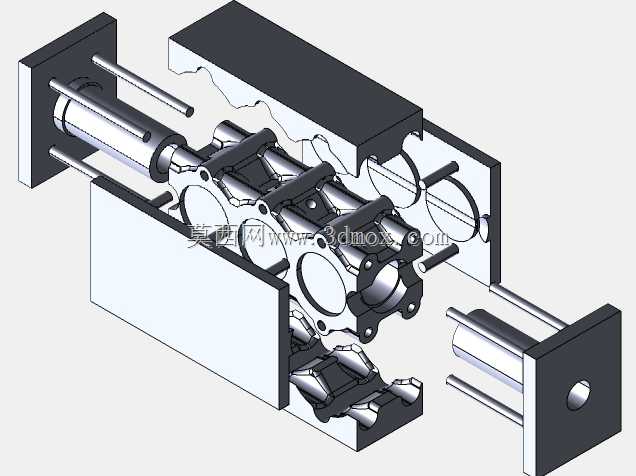

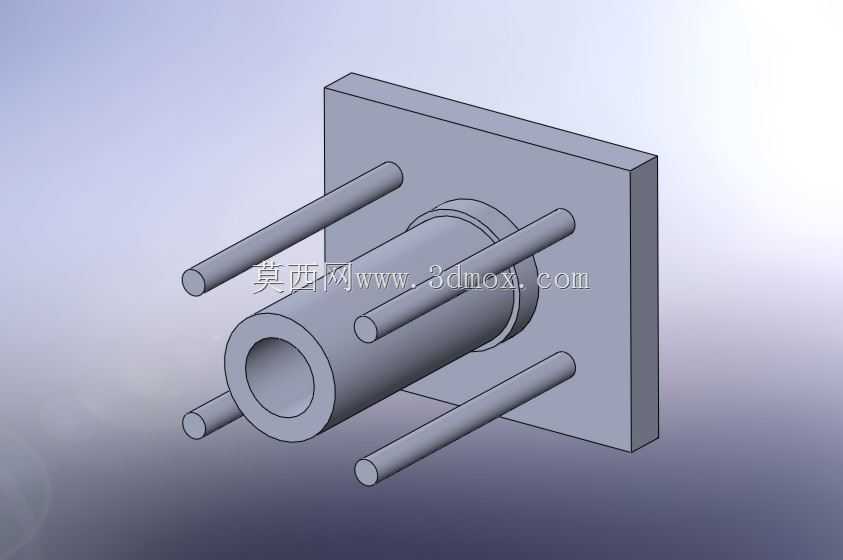

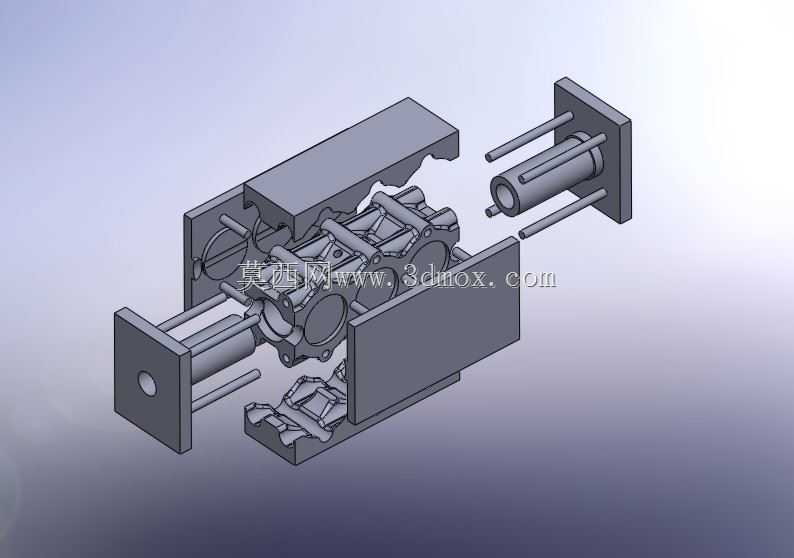

　　这套模具面向小批量动力核心部件试制场景，主要适配直列式boxermotor直线电机发动机的缸体毛坯成型工序，区别于传统量产线的大型高压铸造工装，整体结构围绕中小型铸造车间的设备适配性做了针对性优化，不需要依托千吨级压铸机即可完成核心组件的铸造成型，对于动力研发阶段的样件迭代、小批量定制化动力单元生产有很高的适配价值。从结构设计逻辑来看，模具采用双侧开模配合抽芯机构的布局，两侧的导向柱与安装板承担合模过程中的定位导向功能，合模时的定位精度可控制在0.02mm以内，避免缸体水套、气缸内壁等复杂内腔出现错边、飞边超差的问题。模具的型腔部分完全复刻对置式直线电机缸体的复杂结构，包括缸筒安装位、冷却流道预留槽、

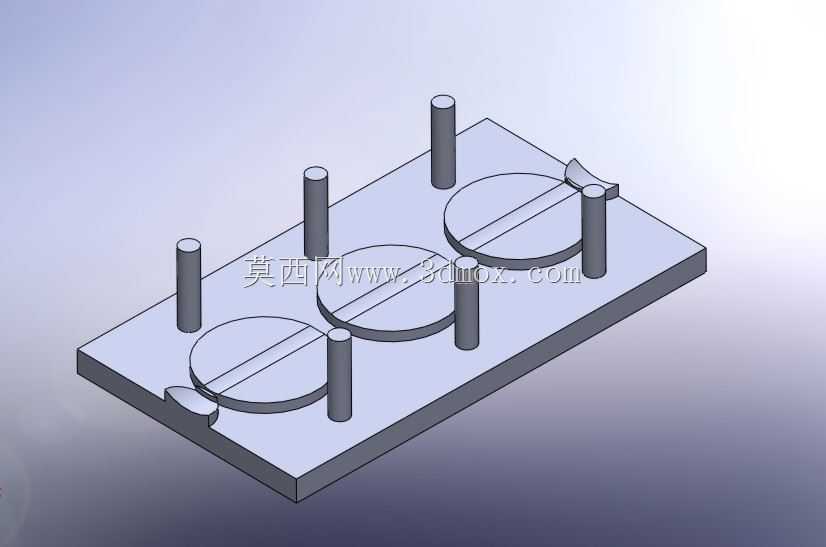

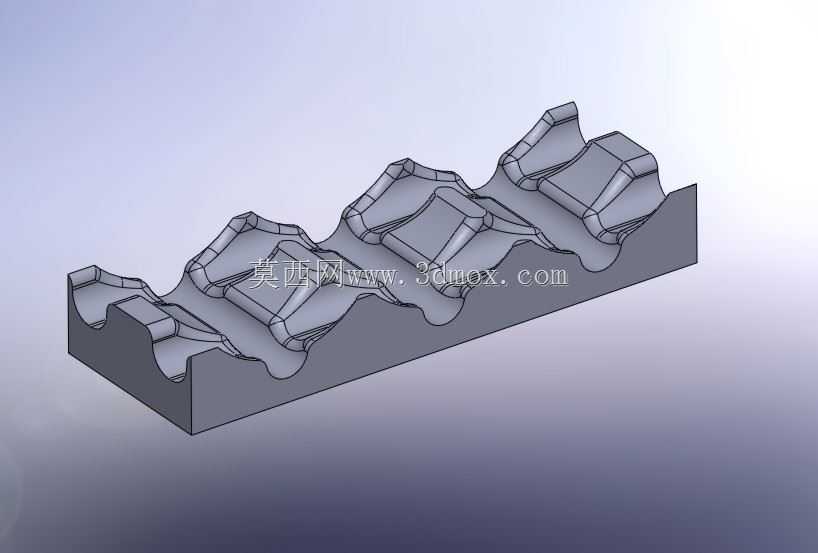

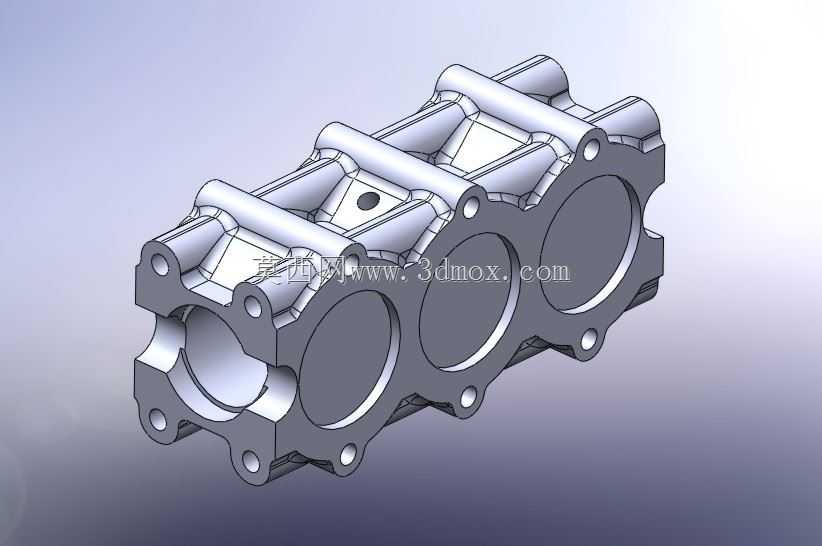

　　组件连接凸台等特征都做了一体式成型设计，不需要后续二次加工即可完成大部分装配基准的预留，大幅减少样件试制阶段的机加工序时长。在安装边界上，模具整体的安装孔位适配常规100-200吨级压铸设备的工作台尺寸，不需要对现有车间的压铸机做额外改造即可完成装夹，双侧抽芯的行程预留了足够的取件空间，开模后铸件可以直接通过顶出机构脱离型腔，不会出现型腔粘模导致的毛坯报废问题。设计过程中同时兼顾了黑色金属压铸与塑料组件试制的兼容性，型腔表面的处理工艺可以根据铸造材质做调整，当用于铝合金、黄铜等有色金属压铸时，型腔做氮化处理提升高温耐磨性能；当用于工程塑料样件的快速试制时，更换对应密封件即可适配低压注塑工艺，

　　一套工装可以覆盖研发阶段从塑料功能样件到金属性能样件的全流程验证需求，不需要针对不同材质单独开模，大幅压缩研发阶段的工装投入成本。模具的流道设计采用了侧浇口布局，浇口位置避开缸体的核心装配面，后续去除浇口的工序不会损伤缸体的配合基准，排气槽分布在型腔的各个末端位置，避免铸件内部出现气孔、缩松等铸造缺陷，保证缸体毛坯的结构强度满足后续台架测试的要求。
