内联直线电机盖成型模具结构设计

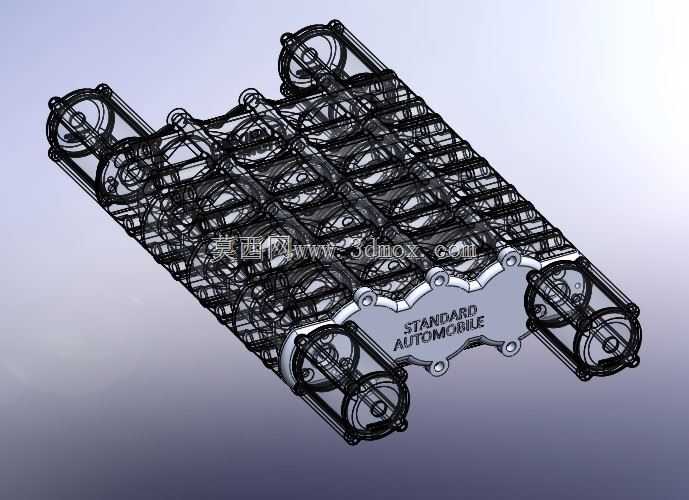

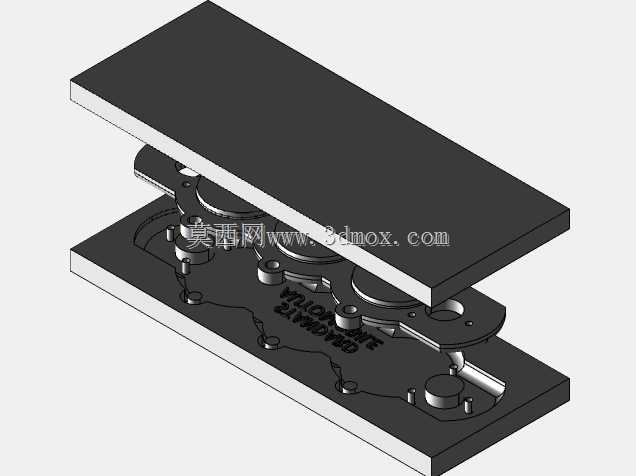

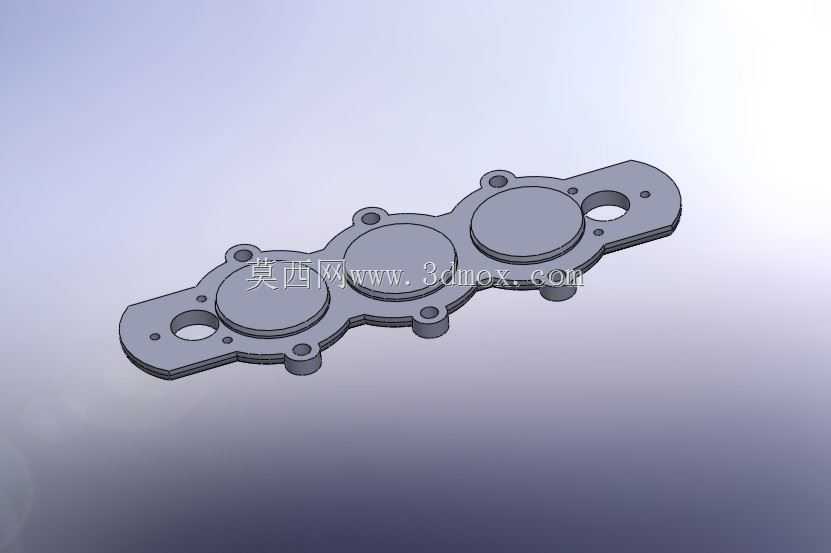

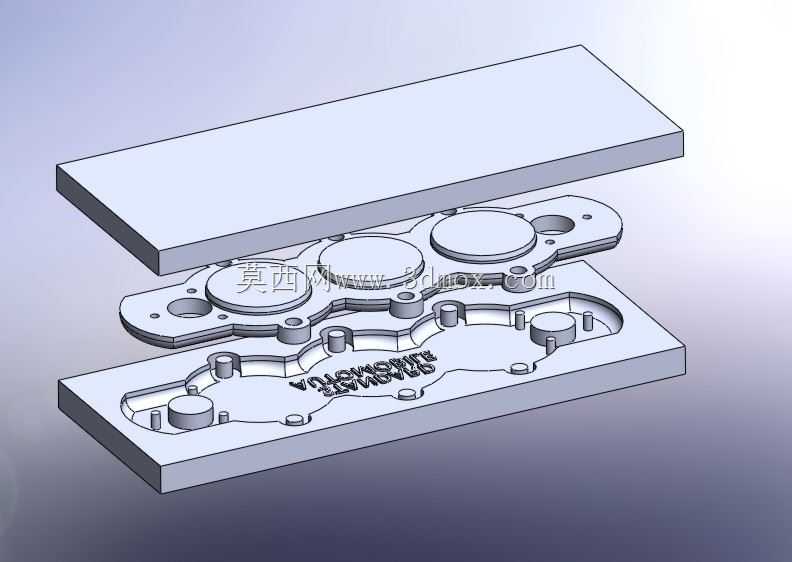

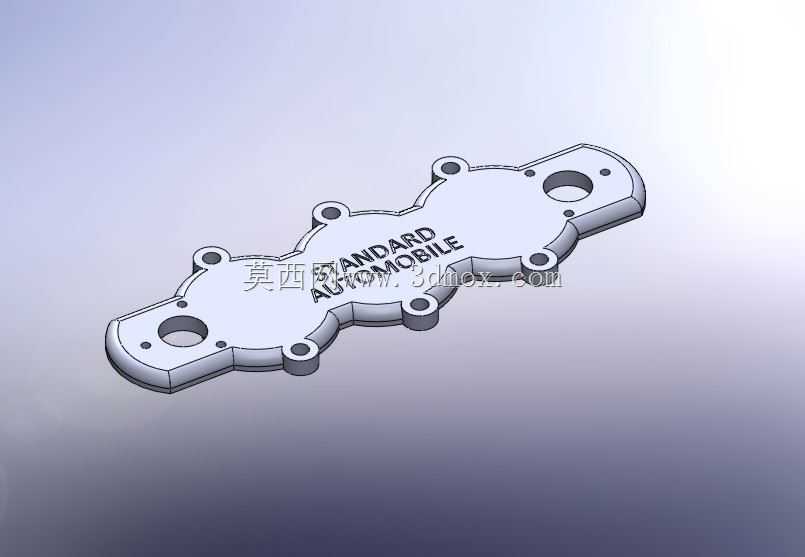

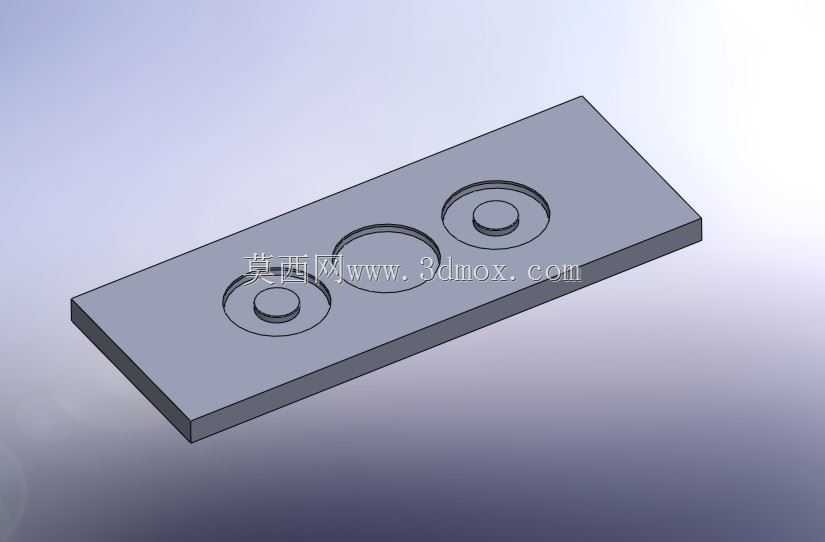

　　这套模具针对内联直线电机端盖的批量化铸件生产需求设计，核心应用场景覆盖小型动力电机零部件的精密铸造工序，适配水平分型的低压铸造、砂型铸造等常规生产设备，可直接安装在对应吨位的模架上完成合模、浇注、开模取件的全流程作业。从实际生产用途来看，模具直接决定了电机端盖的成型精度，端盖作为直线电机的核心密封与支撑部件，需要同时承载轴承定位、绕组端部防护、壳体连接的多重功能，因此模具的型腔精度直接影响后续端盖与电机定子、动子的装配同轴度，避免出现装配错位导致的电机运行卡滞、密封失效等问题。设计过程中优先考虑了铸件的脱模顺畅性，分型面选取在端盖轮廓的最大截面处，上下模的型腔分别对应端盖的正反结构特征，上模设置了对应端盖安装孔位的成型柱，

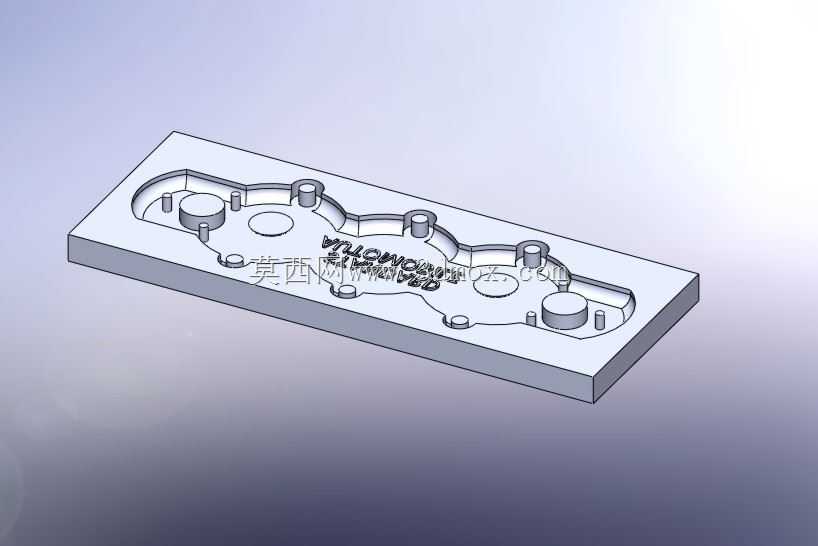

　　下模整合了端盖加强筋、定位凸台的成型腔，同时在型腔边缘预留了均匀的排气槽结构，避免浇注过程中气体滞留导致的铸件气孔、缺料缺陷。合模定位结构采用了分布在型腔四角的导柱导套配合结构，导柱的安装同轴度公差控制在0.02mm以内，确保上下模合模后型腔的错位量不超过0.05mm，满足电机端盖的尺寸精度要求。模具的整体外形尺寸适配常用的300吨级铸造设备模座安装边界，上下模的安装基面做了平面度处理，安装孔位采用标准化的间距设计，无需额外加工转接板即可完成设备装夹。从成型逻辑来看，这套模具在设计时充分考虑了铸件的冷却收缩余量，针对不同壁厚的区域做了对应的尺寸补偿，端盖的薄壁区域收缩率取值略低于厚壁的安装凸台区域，避免冷却后出现尺寸超差。

　　浇注系统的流道开设在模具的侧边非成型区域，进浇口对准端盖的厚壁凸台位置，确保金属液能够平稳填充整个型腔，减少卷气、冲砂的风险，同时流道的截面设计采用渐扩结构，降低金属液的流动阻力，提升填充效率。模具的顶出结构均匀分布在铸件的边缘非配合面位置，顶出杆的端面与型腔表面齐平，避免顶出时在铸件表面留下明显顶痕，减少后续的打磨修整工作量。针对端盖上的异形凹槽与标识特征，模具上对应的成型镶块采用了分体式设计，磨损后可以单独更换，无需整体报废模腔，降低长期生产的维护成本。整套结构在设计时反复校核了开合模的运动干涉情况，确保上下模分离、顶出动作的全程无卡滞，能够适配连续化的批量生产节拍，铸件成型后仅需去除浇口、简单打磨飞边即可进入后续的机加工工序，大幅缩短零部件的生产周期。
