2300W/230V电水壶浸没式加热元件三维设计

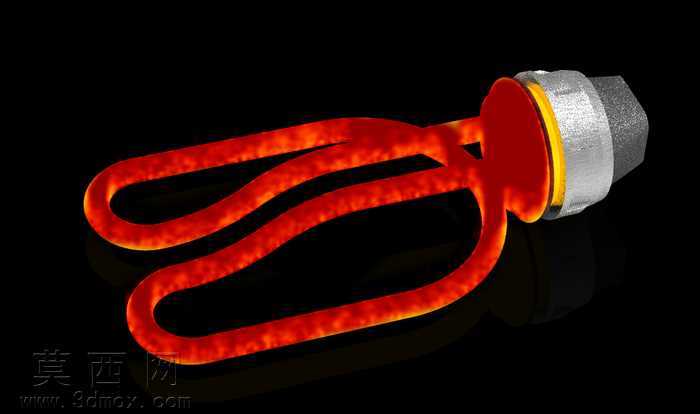

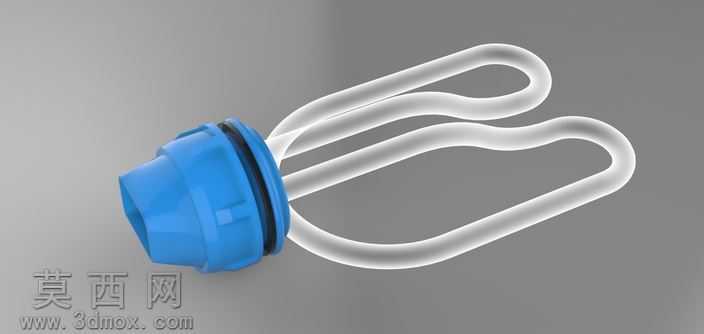

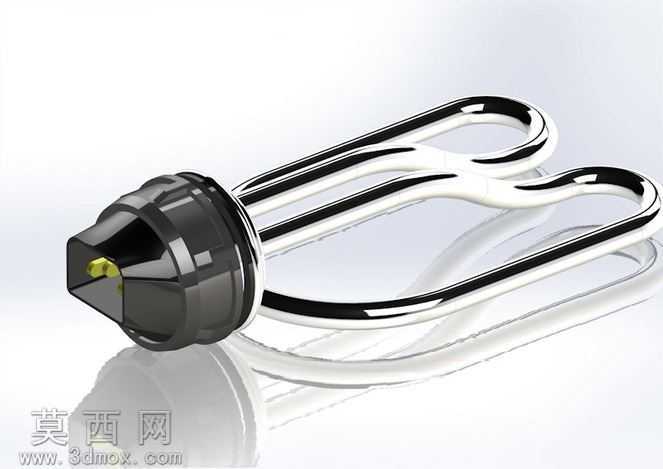

本模型为电水壶配套的2300W/230V规格浸没式加热元件，建模阶段首先依据家用小功率电热元件的通用尺寸规范，先绘制加热管的双U型弯折路径，采用扫掠特征生成金属管体的基础结构，管体部分严格控制弯折半径，避免实际生产中出现管壁褶皱、加热丝排布不均的问题。端部的绝缘密封基座采用多段回转加切除特征完成，精准还原了接线端子的插片结构、基座与壶身的密封配合台阶，同时预留了加热丝引出端的安装空腔，保证结构尺寸与实际量产配件完全匹配。材质渲染阶段，金属加热管部分采用高抛光不锈钢材质，调整反射粗糙度参数模拟镀铬镍层的亮面金属质感，还原加热管表面光滑易清洁的特性；端部的绝缘基座采用耐高温酚醛树脂材质，设置哑光深黑的漫反射参数，添加细微的颗粒质感模拟电木材质的表面特征，接线端子处的铜质插片设置暖金色金属属性，区分不同部件的材质差异。结构设计上充分考虑电水壶加热元件的实际使用场景，双U型的管体排布能够最大化与壶内水体的接触面积，保证2300W功率下的热交换效率，基座的密封台阶结构可实现与壶身安装位的过盈配合，避免使用过程中出现渗水漏电的风险，加热管的弯折间距经过合理排布，避免管体之间距离过近导致局部干烧过热。建模过程中对所有配合面做了公差预留，确保模型可直接用于后续的结构验证、装配模拟，渲染阶段采用柔光打光，突出金属管面的高光反射与基座的哑光质感对比，完整呈现加热元件的外观细节与结构特征，可用于厨房电器配件的结构演示、产品装配教学等场景。
