浴室方形防臭淋浴地漏组件结构设计

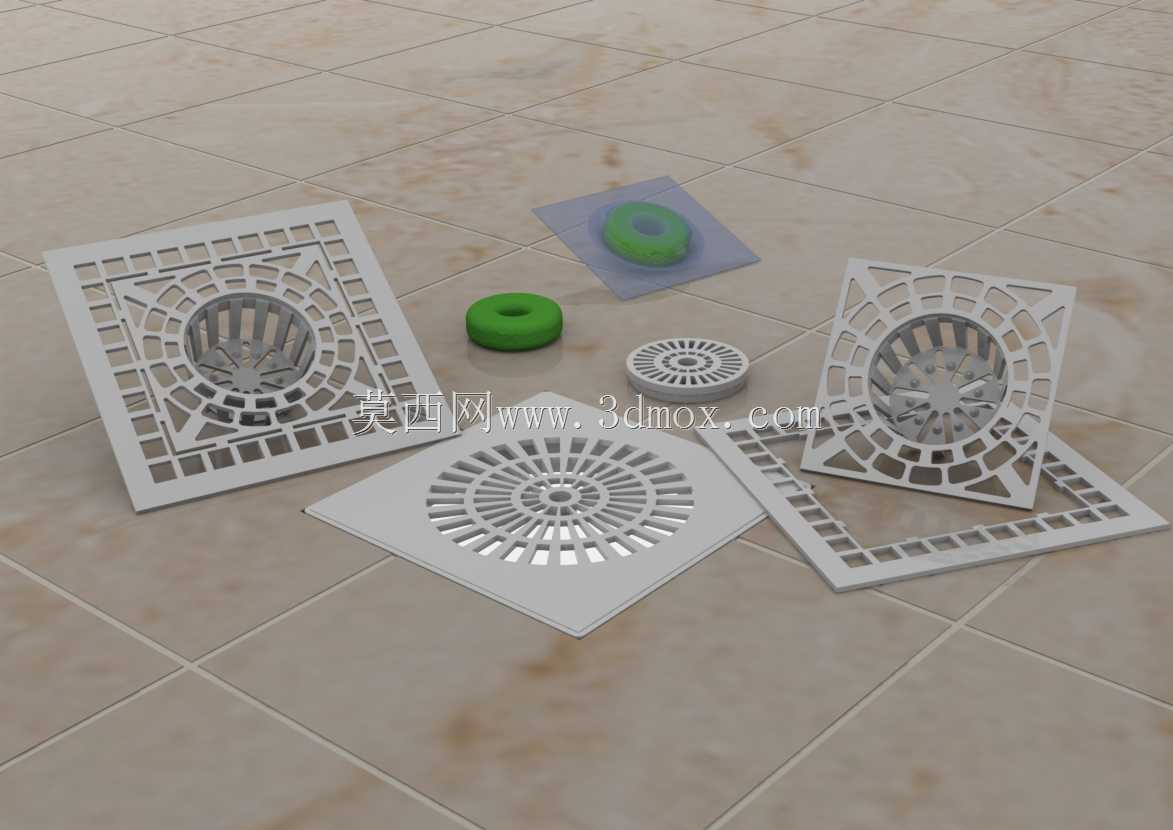

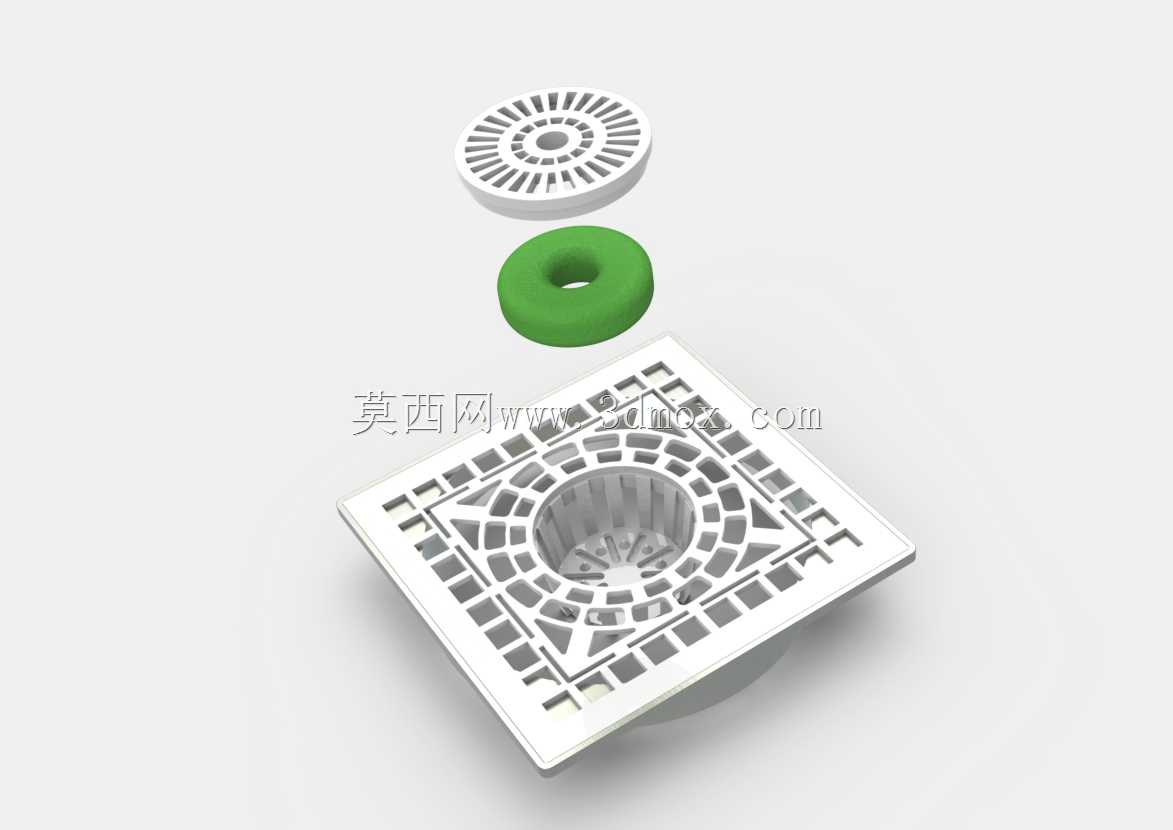

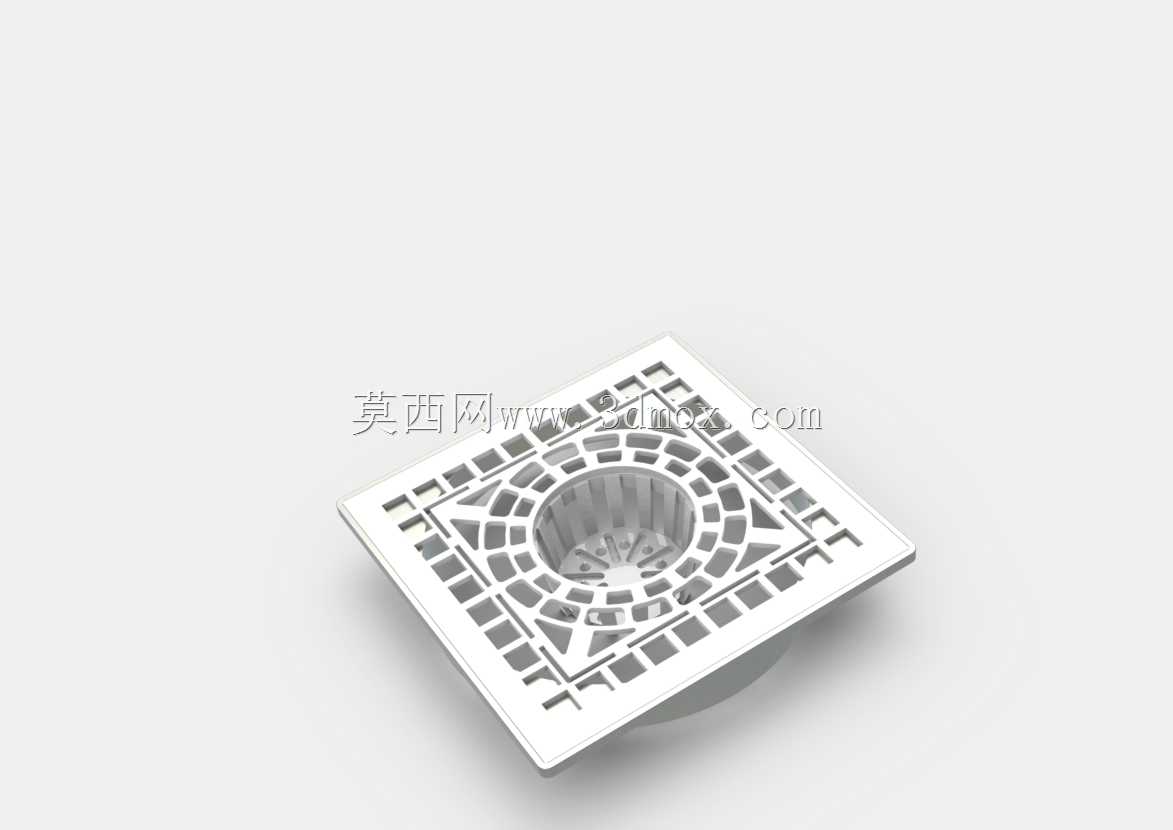

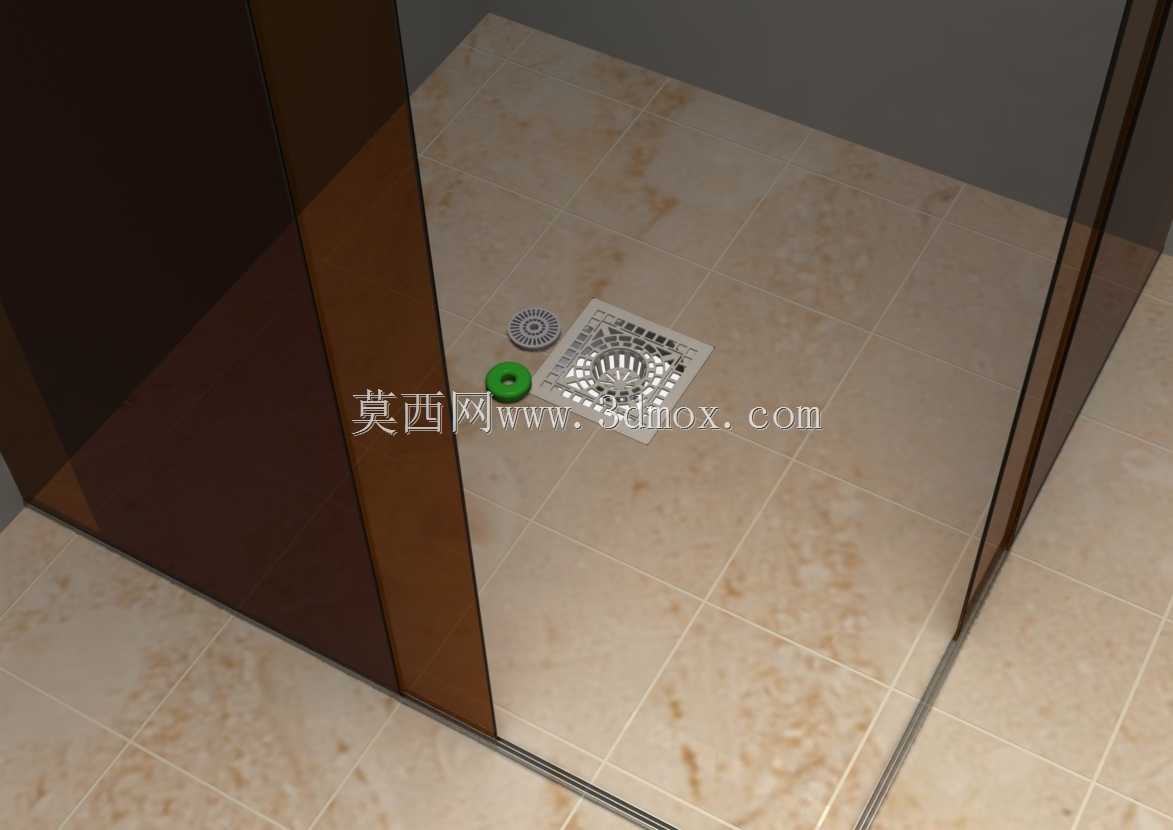

　　在民用住宅、商用公共卫浴空间的排水系统设计中，淋浴区域的地漏选型与结构设计直接影响排水效率、防臭效果与后期维护成本，这套方形淋浴地漏组件的三维结构设计，完全围绕卫浴场景的实际使用痛点展开，覆盖了从安装边界到功能实现的全维度工程考量。从结构拆分来看，整套组件包含三个核心功能部件：最上层的方形格栅盖板、中部的密封胶圈、下层的排水基座，三个部件的配合公差经过反复校核，既保证安装后的贴合度，也预留了日常拆卸清理的操作余量。先从安装边界说起，方形基座的外轮廓尺寸适配常规家装卫浴的瓷砖铺贴模数，安装时可直接嵌入找平层预留的排水口位，基座底部的承插接口匹配通用50管径的排水立管，无需额外转接配件就能完成对接，基座的法兰边宽度经过优化，

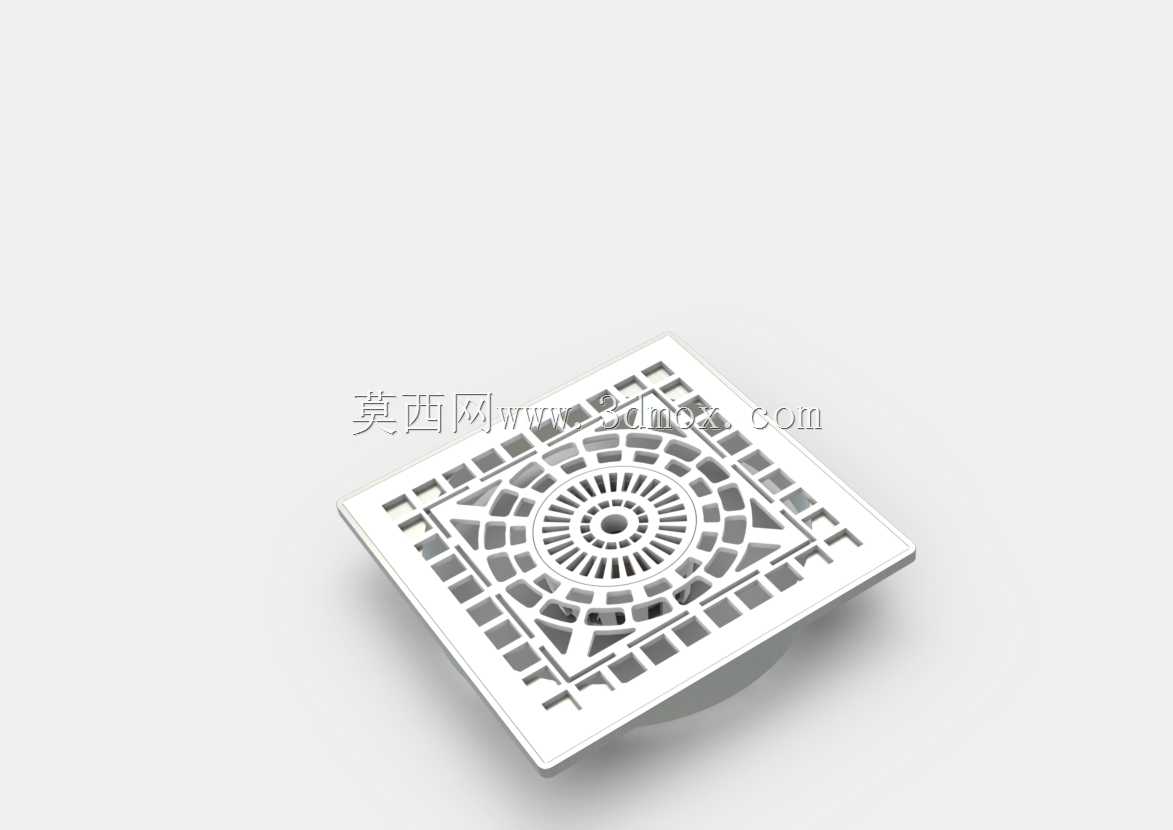

　　既能在铺贴时与砂浆层充分咬合固定，也不会因为边宽过大挤占瓷砖切割空间，降低现场安装的裁切难度。上层格栅盖板的表面做了分区镂空设计，中心区域为放射状导水格栅，边缘区域搭配回字形镂空槽，这种镂空布局并非单纯的外观设计，而是经过排水流态模拟验证：淋浴时的水流从不同角度流向地漏，放射状格栅可以快速打散汇流的水团，避免局部水膜封堵格栅造成排水不畅，回字形槽则可以承接盖板边缘的散水，减少水流在盖板与瓷砖接缝处的淤积。格栅的镂空间隙控制在6mm以内，既保证排水过流面积满足淋浴峰值流量要求，也能有效拦截头发、较大块的洗浴杂物，避免杂物直接落入排水立管造成管道堵塞，同时格栅表面做了细微的防滑凸点处理，赤脚踩踏时不会因为表面积水打滑，

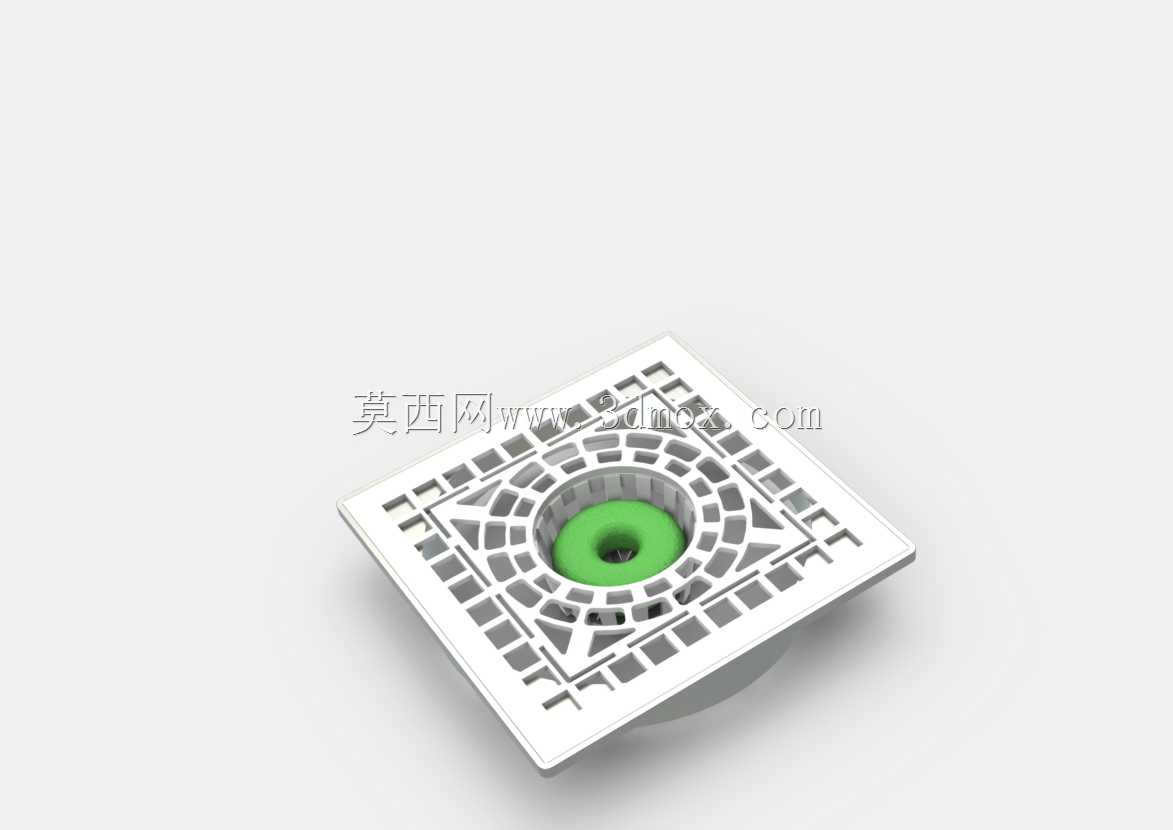

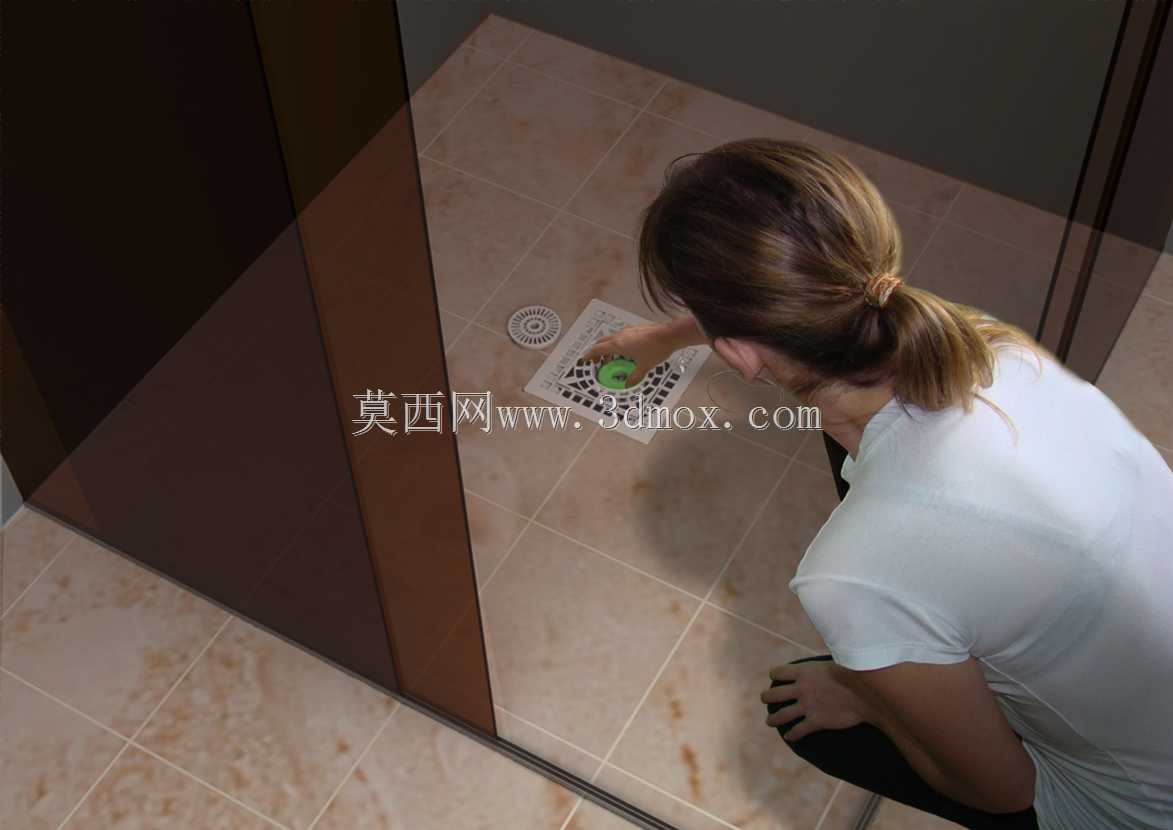

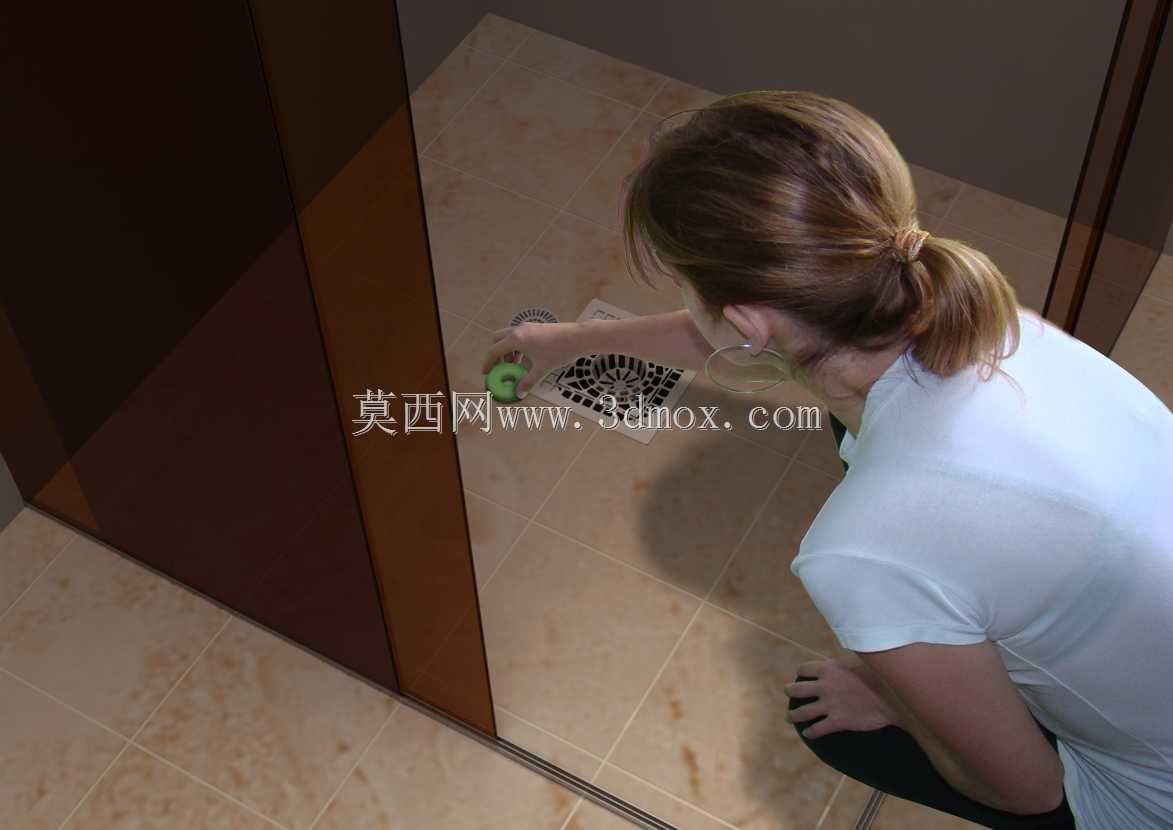

　　符合卫浴空间的使用安全要求。中部的绿色密封胶圈是实现防臭功能的核心部件，采用邵氏硬度45度的弹性材质，安装时嵌在基座与盖板之间的密封槽内，当盖板扣合到位后，胶圈被均匀压缩，形成完全闭合的密封界面，阻断排水立管内的臭气、蚊虫通过地漏缝隙返溢到室内空间；胶圈的截面采用梯形设计，相比常规圆形截面，梯形截面的压缩变形量更均匀，长期使用不会因为局部应力集中出现开裂、回弹失效的问题，同时胶圈的拆装阻力经过调校，日常清理地漏时不需要借助工具就能掀开盖板，清理完成后扣合即可自动恢复密封状态，降低普通用户的维护门槛。在排水结构的内部设计上，基座的汇水腔做了弧形导流过渡，没有直角死角，水流进入汇水腔后可以顺着弧面快速流入排水立管，

　　不会在腔体内形成积水残留，避免长期积水滋生霉菌、产生异味；汇水腔的内壁做了细微的导流筋设计，可以引导水流形成螺旋状流态，裹挟进入腔体的细小杂质顺着水流排入立管，减少杂质在腔体内的沉积，延长日常清理的周期。很多现场安装的反馈显示，不少地漏在使用半年后就会出现盖板移位、密封失效的问题，这套设计在基座的承托边做了三个均匀分布的定位凸点，盖板对应位置设置了匹配的定位凹槽，扣合时凸点嵌入凹槽，即使长期踩踏、水流冲刷，盖板也不会出现偏移错位，始终保证密封胶圈的压缩量均匀，维持稳定的防臭效果。针对卫浴空间长期潮湿的使用环境，整套部件的材质选型也做了适配，盖板与基座采用耐水耐腐蚀的硬质材质，不会因为长期接触洗浴废水、清洁化学品出现锈蚀、表层剥落的问题，密封胶圈采用耐老化弹性材质，长期处于潮湿环境也不会出现发硬、霉变的问题，整套组件的设计使用寿命可以覆盖住宅的常规装修周期，不需要频繁更换配件。从实际应用场景来看，这套地漏不仅适用于家庭卫生间的淋浴区，也可以用于公共浴室、酒店客房淋浴间等高频使用的排水场景，其结构设计兼顾了排水效率、防臭性能、易维护性与安装适配性，没有冗余的装饰结构，所有外形设计都服务于功能实现，在三维建模过程中，所有配合面的公差、安装间隙都按照卫浴五金的行业标准做了参数化设定，结构工程师可以直接基于该模型调整尺寸适配不同管径的安装需求，也可以在现有结构基础上拓展水封、磁吸密封等不同防臭结构的变体，适配不同场景的排水要求。
