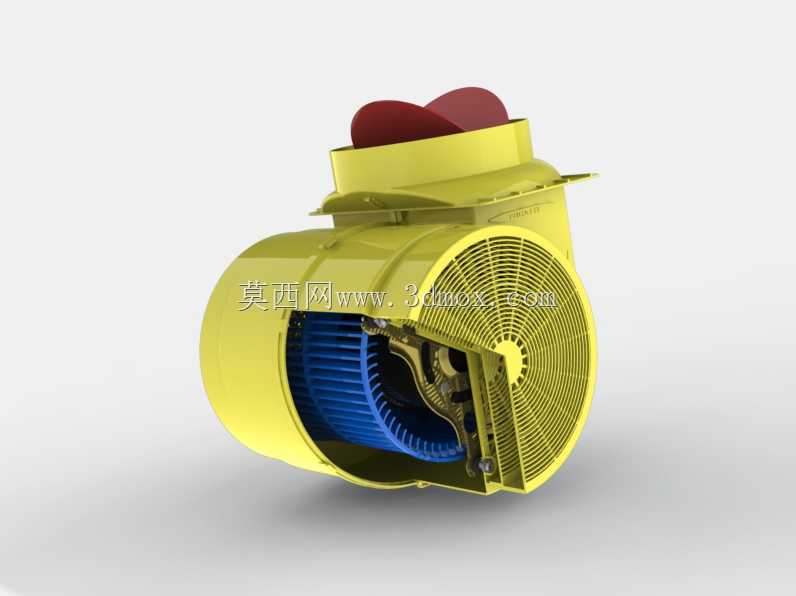

离心式通风机蜗壳结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-12 ID:392688
  • 离心式通风机蜗壳结构三维设计
  • 离心式通风机蜗壳结构三维设计
  • 离心式通风机蜗壳结构三维设计
  • 离心式通风机蜗壳结构三维设计

  在工业通风、暖通空调、厂房除尘、设备散热等场景中,离心式通风机的蜗壳是决定整机运行效率与流场稳定性的核心部件,本次建模的蜗壳结构针对中低压离心通风工况设计,适配叶轮直径匹配的前向多翼式叶轮,可覆盖民用商用通风、小型工业设备排风、空气净化机组配套等多个应用场景。从实际用途来看,该蜗壳的核心作用是将叶轮甩出的高速气流有序汇集,通过流道截面的渐变设计将气流的部分动压转化为静压,降低气流在壳体内的湍流损耗,同时引导气流沿指定出口方向排出,避免气流在机壳内部形成乱流导致的振动与噪声超标。在功能特性设计上,该蜗壳采用阿基米德螺旋线作为型线生成基准,沿叶轮旋转方向的流道截面从蜗舌位置开始逐步扩大,截面扩张角度控制在合理范围内,

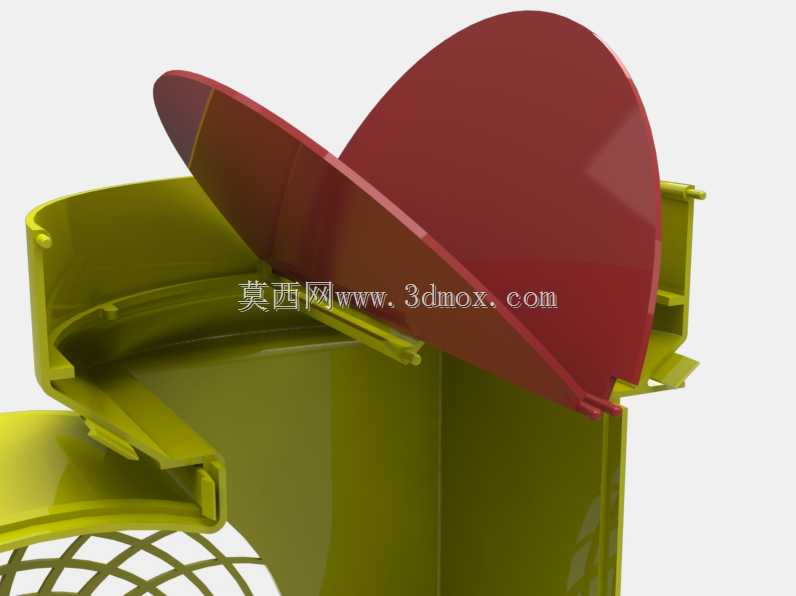

  既保证气流减速增压的效率,又避免截面突变引发的气流分离;蜗舌部位采用圆弧过渡结构,间隙经过匹配校核,既减少叶轮出口气流的回流泄漏,又控制蜗舌与叶轮叶片间的气动干涉噪声,适配低噪声运行的场景需求。壳体侧面预留了与电机安装座匹配的连接法兰位,法兰面的安装孔位按照通用风机安装标准排布,可直接适配对应功率的电机端盖连接,无需额外加工转接板;顶部出风口设置了外翻边结构,翻边高度与螺栓孔位匹配常规通风管道的连接尺寸,现场安装时可直接对接方形或圆形通风管路,减少现场配做连接件的工作量。从设计思路层面,建模过程中优先保证流道的顺滑性,整个蜗壳的内壁面不存在尖锐棱角与突变台阶,所有转角位置均采用圆角过渡,减少气流在壁面处的摩擦阻力与局部涡流;

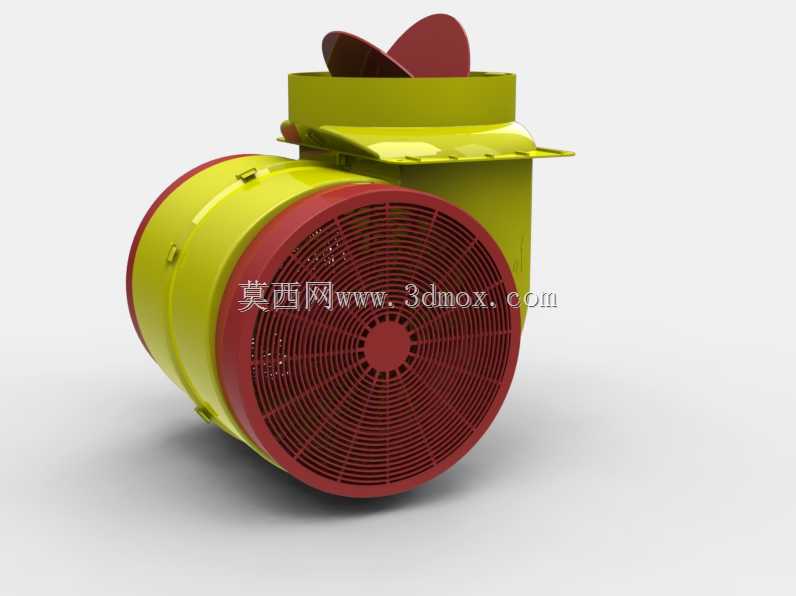

  壳体壁厚按照薄壳钣金件的工艺要求设计,兼顾结构刚度与整机重量控制,壳体外部可根据实际使用需求增设加强筋位,应对高转速工况下的壳体振动变形问题,避免长期运行出现壳体开裂、连接位松动的故障。在外形尺寸与安装边界方面,该蜗壳的整体轮廓尺寸适配对应风量参数的风机整机布局,进风口位置设置了防护网安装槽,可直接卡装对应规格的金属防护网,防止杂物被吸入叶轮造成设备损坏;底部预留了安装脚位的连接点,安装脚的孔位间距符合常规风机支架的安装标准,可直接固定在地面支架、设备机架或者吊顶吊装架上,安装时的水平与垂直调整余量充足,不需要额外切割焊接修改支架结构。针对不同的使用场景,该蜗壳的材质可根据输送介质的特性选择,

  普通通风场景采用镀锌钣金折弯焊接成型即可,输送腐蚀性气体的场景可更换为不锈钢材质或者做内壁防腐涂层处理,建模时的壁厚参数可根据材质特性做对应调整,不需要重新绘制整体型线。在结构细节上,蜗壳与叶轮的轴向间隙、径向间隙都经过匹配设计,间隙值控制在行业通用的合理区间,既保证运行过程中叶轮不会与壳体内壁发生刮擦,又避免间隙过大导致的内泄漏损失,影响风机的实际运行效率;壳体上预留了检修口的安装位,日常维护时可拆开检修盖板清理叶轮与壳体内壁积存的灰尘、油污,不需要将整个蜗壳从管路上拆卸下来,降低后期维护的工作量。
