环形带滚轮支撑导向环结构设计

项目分类:通用五金配件 发布时间:2021-11-12 ID:392690
  • 环形带滚轮支撑导向环结构设计
  • 环形带滚轮支撑导向环结构设计

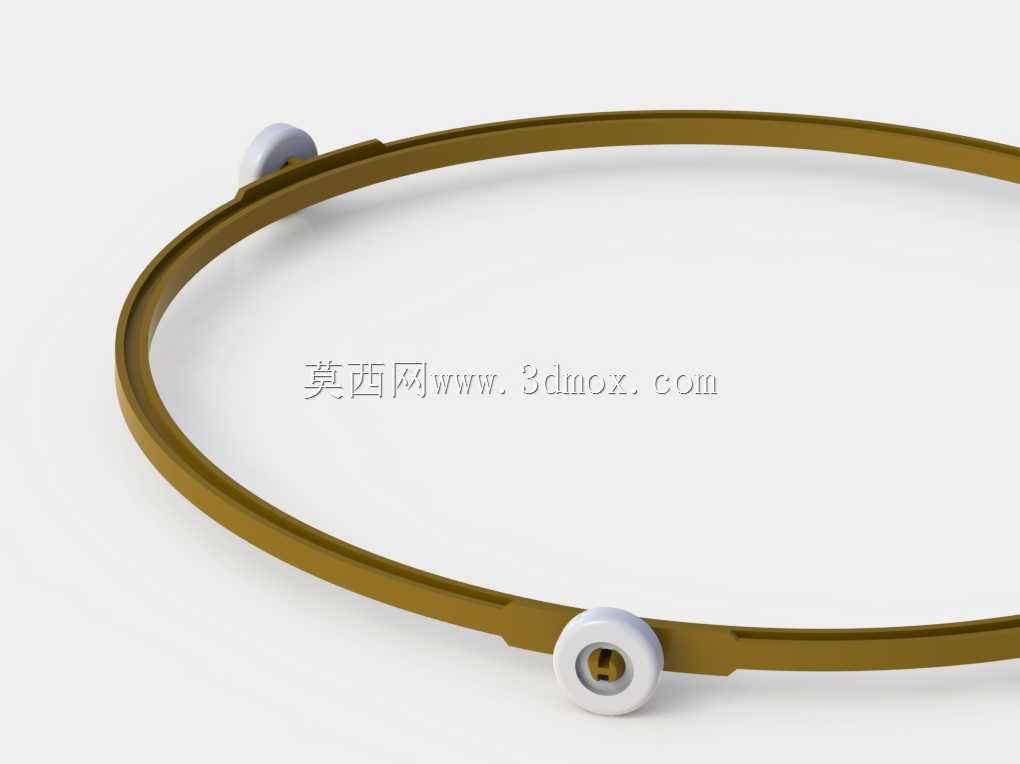

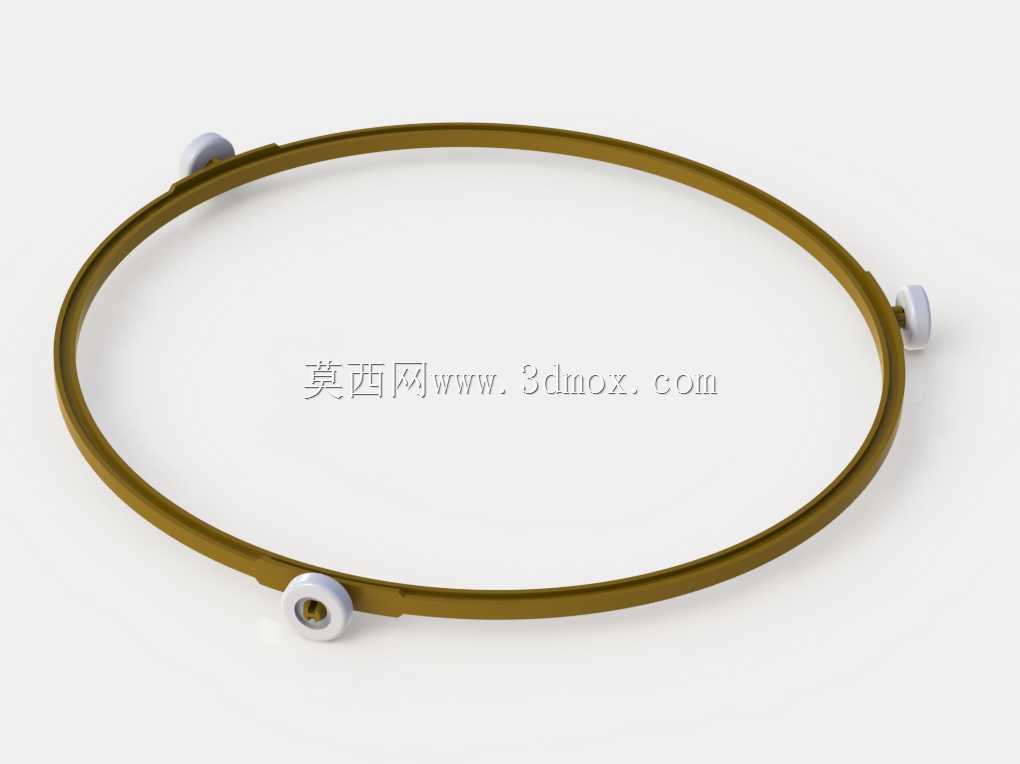

  这类带滚轮的环形支撑构件,常被应用在需要周向回转支撑、低摩擦导向的环形传动或回转工位场景中,比如回转工作台的周向辅助支撑、环形输送线的导向限位、大直径齿圈的径向支撑定位等工况,能有效降低环形构件回转过程中的摩擦阻力,同时约束环形件的径向窜动,保证回转运动的同轴度精度。从结构设计逻辑来看,主体采用闭合环形带体作为承载基体,环体截面做了等宽加厚设计,保证周向刚度均匀,避免局部受力产生形变,环体上间隔嵌装的滚轮组件,滚轮采用耐磨工程材质制作,轮面做圆弧过渡处理,和配合面接触时为线接触形式,相比面接触能大幅降低滑动摩擦带来的阻力损耗,滚轮内部嵌装金属衬套,通过销轴固定在环体的安装凸台上,销轴和环体凸台采用过盈配合压装,

  保证滚轮转动时销轴不会出现跟转松脱的问题。在安装边界的考量上,这类环形支撑件的设计需要先匹配被支撑环形构件的内径或外径尺寸,环体本身的截面厚度需要根据承载载荷做校核,常规轻载工况下环体厚度控制在5-8mm即可满足使用需求,滚轮突出环体表面的高度需要根据配合间隙调整,一般预留0.2-0.5mm的压缩余量,保证滚轮和被支撑面始终保持有效接触,同时不会因为过盈量过大导致滚轮卡滞。设计过程中需要重点关注滚轮的安装位置精度,所有滚轮的轮面需要处于同一圆周面上,周向间隔角度根据载荷分布均匀排布,避免出现局部受力集中的问题,环体的接头位置做了错位搭接处理,保证环体闭合后的圆度误差控制在0.1mm以内,避免回转过程中出现卡顿、跳动的问题。

  从实际使用场景的适配性来看,这类构件不需要额外添加润滑结构,依靠滚轮自身的耐磨材质就能实现长时间免维护运行,适合在食品加工、包装输送这类不方便频繁加注润滑油的工位使用,同时环体本身可以根据实际安装空间做局部裁切调整,适配非整圆的弧形导向场景,滚轮组件也可以根据载荷大小更换不同直径、不同材质的滚轮,比如重载工况下可以更换带轴承的金属滚轮,提升承载能力,轻载低噪工况下可以更换硅胶材质滚轮,降低运行过程中的噪音。在建模过程中,需要先绘制环形基体的扫描路径,保证路径的曲率连续无拐点,再通过扫描特征生成环体基体,之后在环体上阵列生成滚轮安装凸台,单独绘制滚轮组件后按照周向角度装配到对应凸台位置,建模时需要预留滚轮和销轴之间的转动间隙,避免装配后出现干涉问题,同时要校核环体弯曲位置的最小曲率半径,保证环体加工时不会因为弯曲半径过小出现开裂或应力集中的问题。
