交通运输辅助用重型车轮锁止装置结构

　　这套锁止结构主要面向厂区重型货运车辆、园区临时停靠作业卡车的驻车防溜、防盗管控场景设计，区别于传统小型乘用车车轮锁，整体承载冗余按照总质量12吨级货运车辆的轮胎拖拽力矩做校核，避免出现暴力拖拽时结构变形失效的问题。从实际落地的使用场景看，这类装置常应用在物流堆场临时待装车辆管控、厂区内维修作业车辆防误动、海关监管堆场待检车辆定点停靠锁止、露天停车场欠费车辆管控等场景，相比传统的手刹、挂挡驻车，额外增加了物理锁止的外部约束，即便车辆气路泄漏出现手刹失效，也能通过咬合轮胎胎侧的结构阻止车轮转动，避免溜车事故。

　　结构设计上采用了对称式的双夹臂布局，夹臂内侧的弧形轮廓完全匹配11.00R20、12.00R22.5这类重型卡车常用的载重轮胎胎侧弧度，夹臂与轮胎接触的边缘做了R15的圆角钝化处理，避免锁止时硬边切割轮胎橡胶造成胎侧损伤。夹臂主体采用Q355钢板整体折弯后焊接成型，中间的铰接转轴采用40Cr调质处理，表面做发黑防锈处理，转轴与夹臂的配合间隙控制在0.12-0.2mm之间，既保证开合动作顺畅，又不会出现旷量过大导致锁止后夹臂晃动的问题。锁体核心的咬合机构隐藏在夹臂中部的安装座内，锁止状态下咬合齿会伸出卡入轮胎胎面的花纹沟槽内，齿尖做了60度的淬硬处理，硬度达到HRC45-50，能够承受轮胎转动时的剪切力，不会出现齿部崩断的情况。

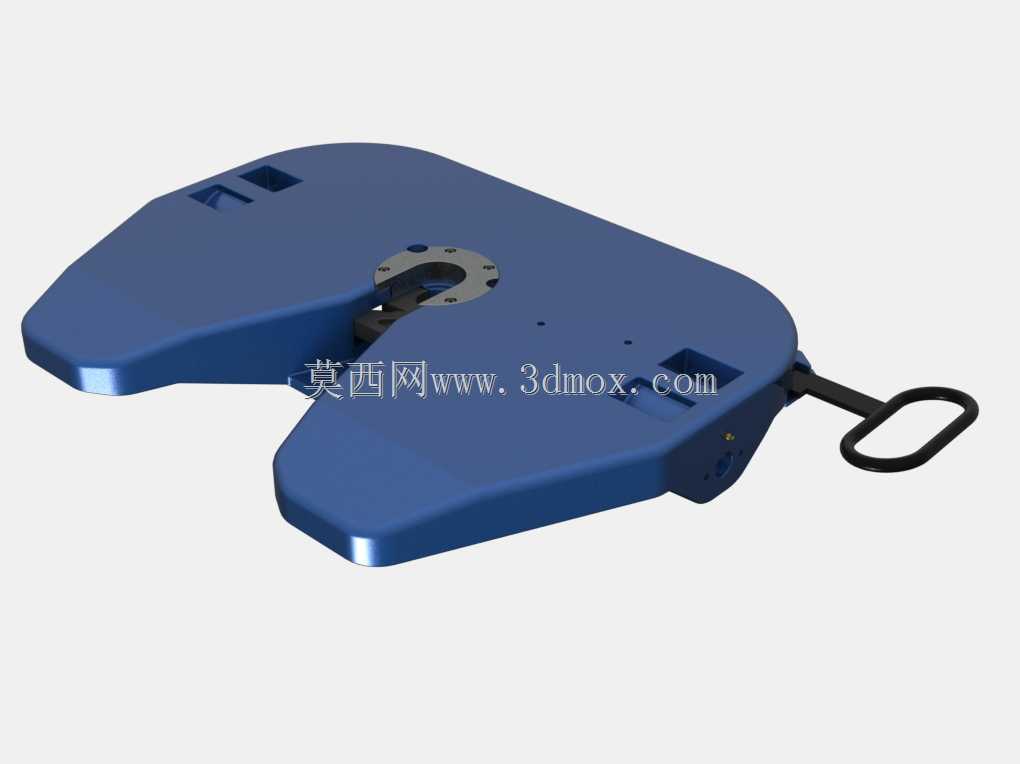

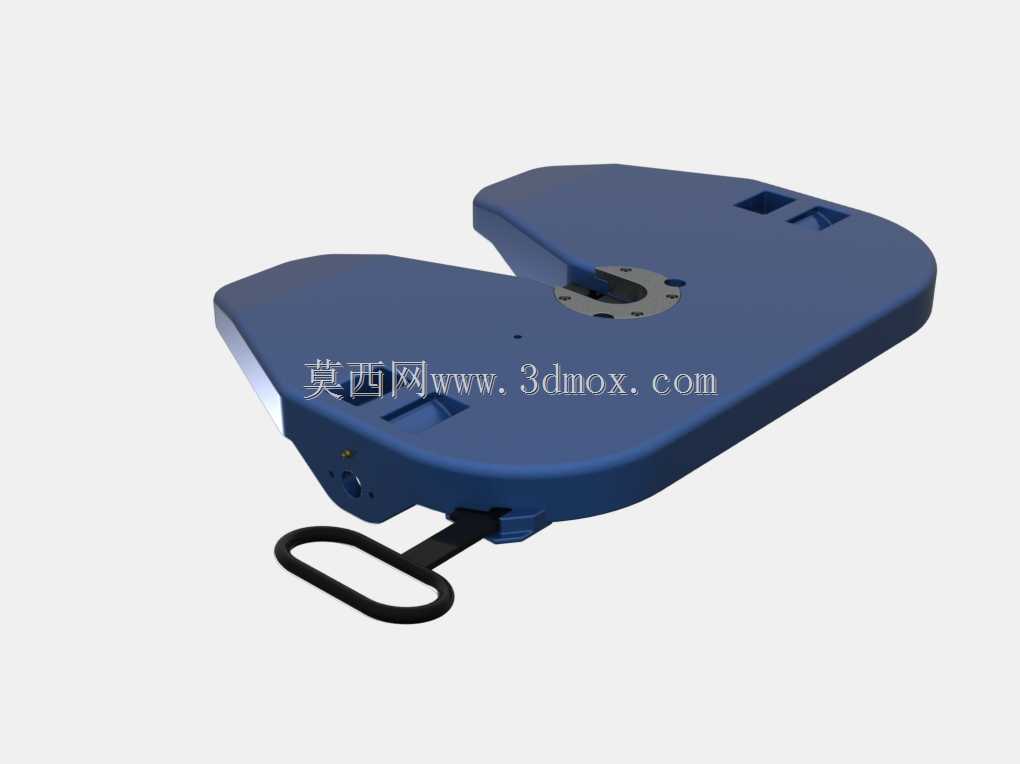

　　安装边界方面，整套装置开合的最大夹距适配600mm宽度的重型载重轮胎，最小夹距可兼容280mm宽度的轻型货车轮胎，夹臂的内弧深度为220mm，能够完全包裹住轮胎接地面两侧的胎侧位置，避免出现锁止位置过浅被轮胎强行挤出的问题。装置尾部设置了一体式的拉环结构，方便操作人员搬运、开合装置时借力，拉环与夹臂主体采用焊接连接，焊缝高度不小于6mm，能够承受单人搬运时的整装置重量载荷。整套装置平放时的底部轮廓做了15mm的离地间隙设计，避免在不平整的堆场地面拖动时刮蹭地面凸起，夹臂底部的边缘做了向上的翻边处理，既提升了夹臂的整体结构刚度，又能减少拖动时的摩擦阻力。

　　设计过程中特意规避了传统车轮锁容易出现的几个问题：一是夹臂刚度不足，重型车辆强行起步时夹臂变形张开，因此在夹臂的外侧设置了两道加强筋，沿夹臂的受力方向布置，将夹臂的抗变形能力提升了40%以上；二是锁芯容易被异物堵塞，锁芯位置设置了可翻转的防尘盖，日常露天放置时能够遮挡雨水、灰尘，避免锁芯锈蚀卡滞；三是装置自身重量过大不便于搬运，在保证结构强度的前提下，夹臂的非受力区域做了局部的减重挖孔处理，将整装置重量控制在18kg以内，单人即可完成搬运、锁止操作。

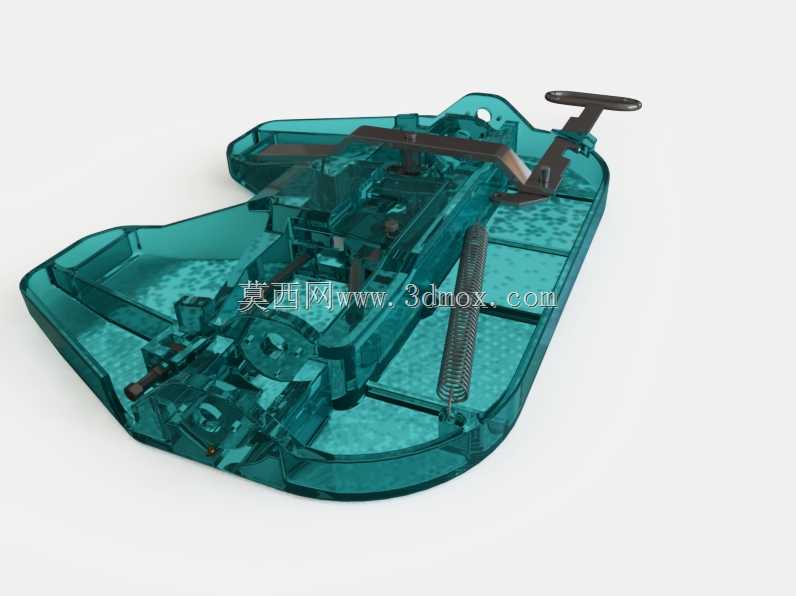

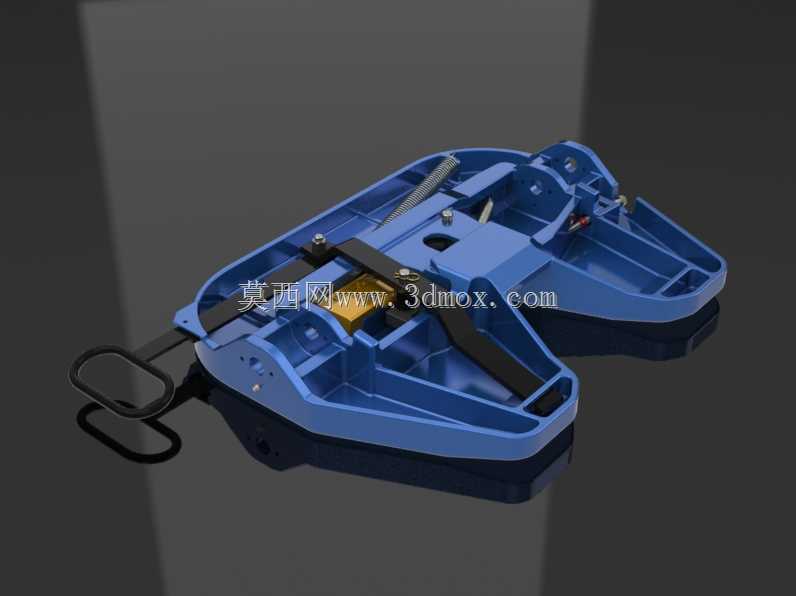

　　从功能实现逻辑看，锁止时只需要将夹臂张开对准轮胎外侧，推动装置让夹臂内弧完全贴合胎侧，之后扳动锁止机构的手柄，咬合齿自动伸出卡入胎面花纹，同时锁舌自动卡入铰接位的锁孔完成锁止，解锁时只需要插入钥匙转动锁芯，锁舌收回后扳动手柄即可让咬合齿回缩，张开夹臂就能取下装置，整套操作流程不需要额外工具，单人30秒内即可完成锁止或解锁动作。考虑到露天使用的环境，整套装置的外表面采用喷塑处理，涂层厚度在80-120μm之间，能够耐受酸雨、盐雾的腐蚀，适合沿海堆场、北方冬季撒盐融雪的路面环境使用，不会出现短时间内涂层脱落、基体锈蚀的问题。夹臂与轮胎接触的位置还粘贴了5mm厚的橡胶缓冲垫，既能够增加夹臂与轮胎之间的摩擦力，提升锁止的可靠性，又能避免金属夹臂直接接触轮胎铝合金轮辋，刮花轮辋表面。
