碟片收纳取用一体式自助存储盒结构

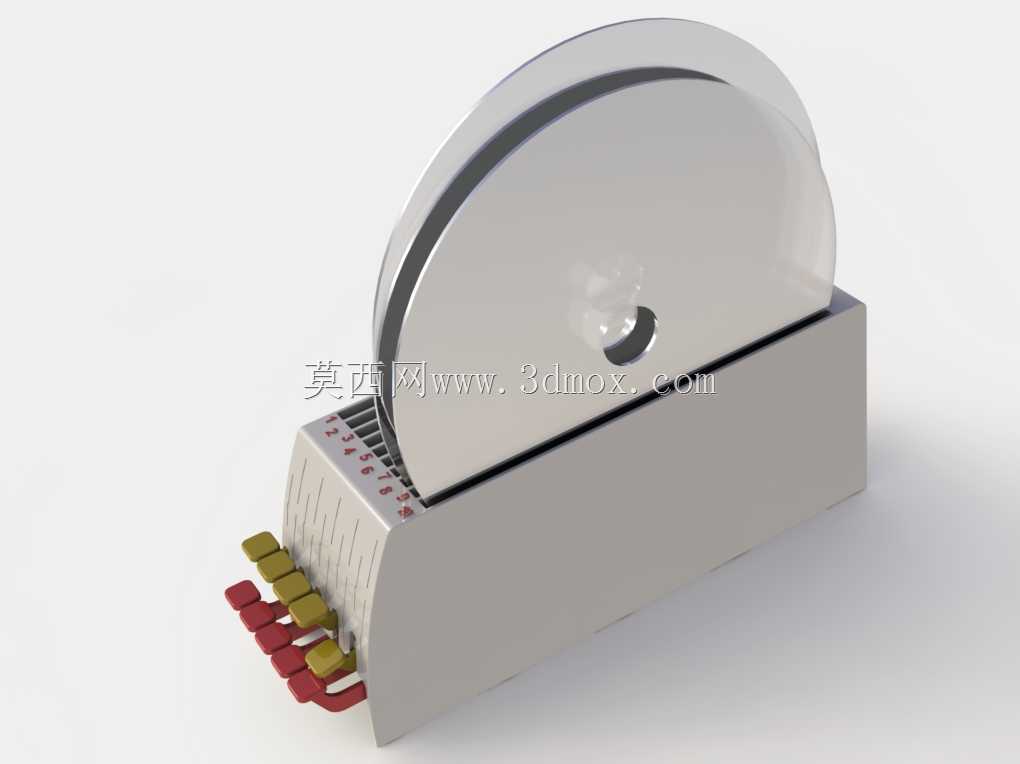

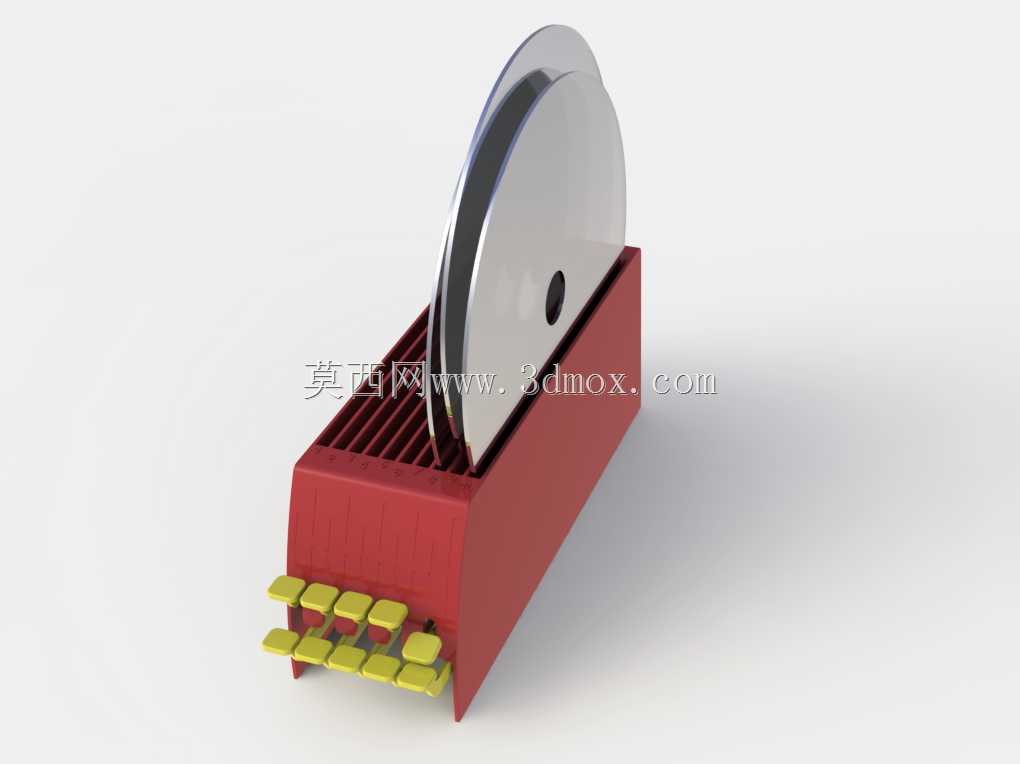

　　这款碟片存储装置的设计初衷，是解决娱乐场所内碟片收纳混乱、取放效率低、碟片易刮损的实际痛点，在迪斯科舞厅、中小型演出场地这类需要频繁取用CD、DVD碟片的场景中，传统的碟片包、开放式碟架往往存在找碟耗时、碟片裸露积灰、拿取时容易触碰数据面造成划痕的问题，这款盒式结构刚好针对性解决了上述现场使用的各类问题。从结构设计逻辑来看，整体采用立式紧凑布局，外壳做了圆弧过渡处理，没有尖锐棱角，放置在吧台、音控台桌面时不会剐蹭台面，也能避免人员走动时磕碰受伤，整体宽度控制在180mm左右，深度120mm，高度100mm，占用桌面空间极小，底部预留了3mm高度的防滑脚垫安装位，放置时不会随台面振动移位，

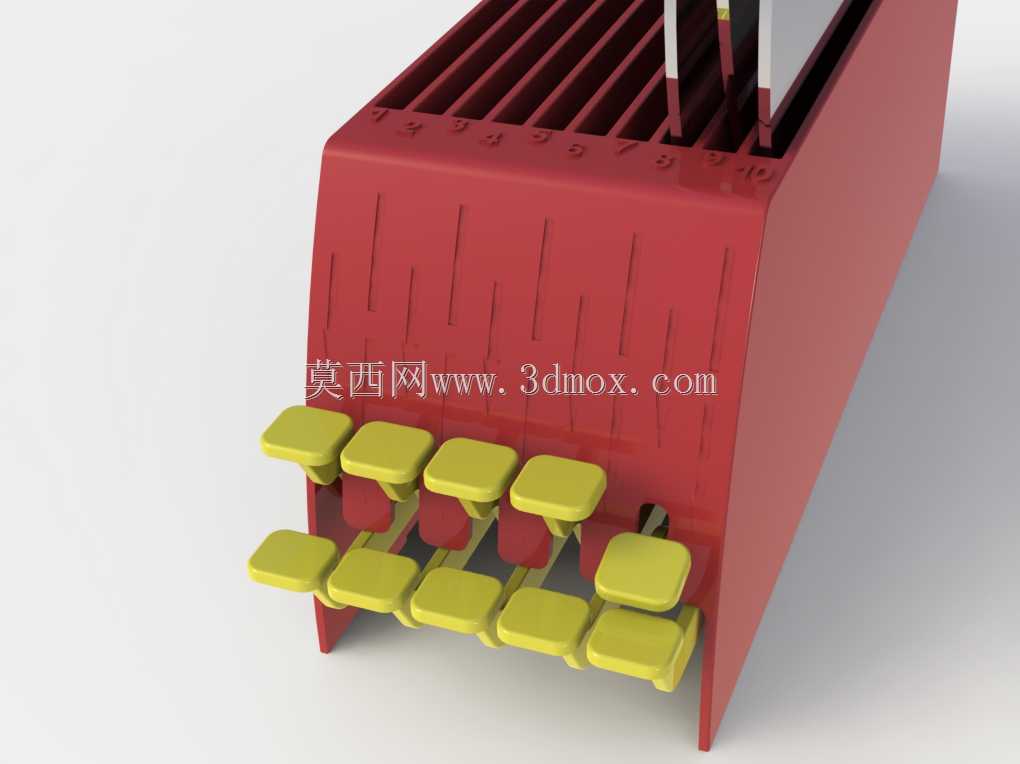

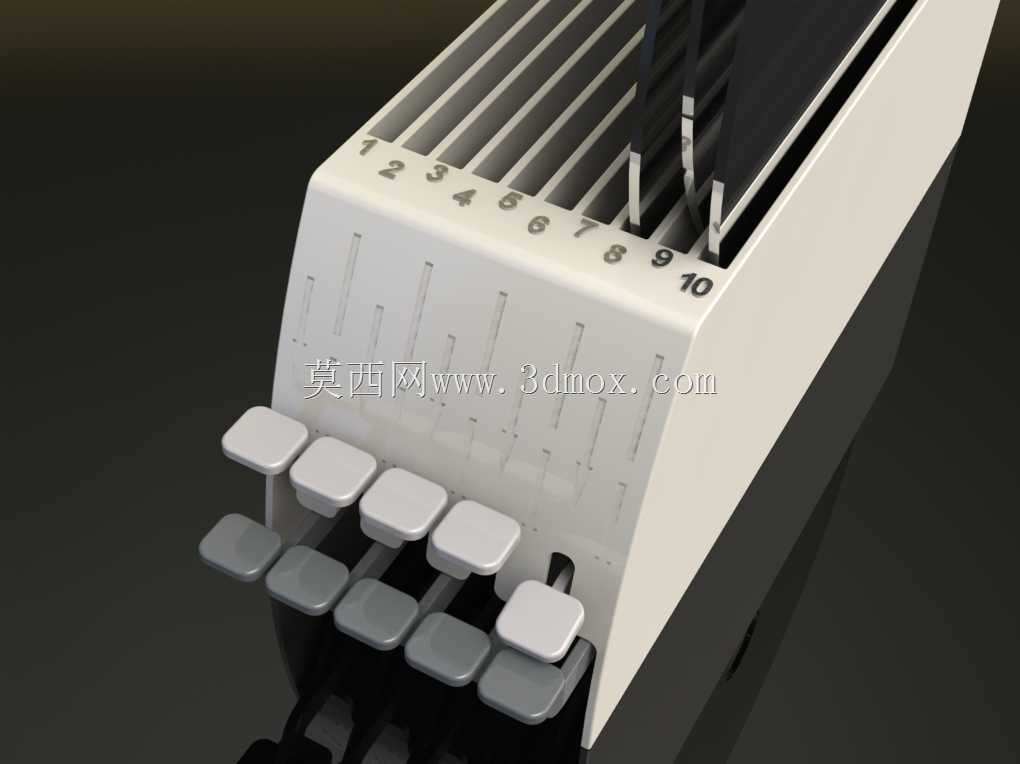

　　也能避免底部与桌面积水直接接触造成壳体受潮变形。内部的碟片存储槽采用等距分隔设计，每个槽位对应一张标准120mm直径的CD或DVD碟片，槽位间隙控制在5mm，既保证碟片插入时不会过紧卡滞，也不会因间隙过大造成碟片倾斜歪倒，槽体内侧贴有薄型绒质衬层，碟片插入抽出时不会磨花碟片的印刷面与数据面，长期使用也不会在碟片表面留下划痕。取碟结构采用按键式弹出设计，每一个存储槽位对应一个黄色的按压按键，按键做了圆弧凸起的防滑造型，手指按压时触感清晰，按压行程控制在8mm，按压力度设置在15N左右，既不会因为误触造成碟片弹出，也不需要过大的按压力度就能触发弹出机构，按下按键后对应的碟片会从槽位内弹出15mm的长度，刚好露出碟片的边缘，

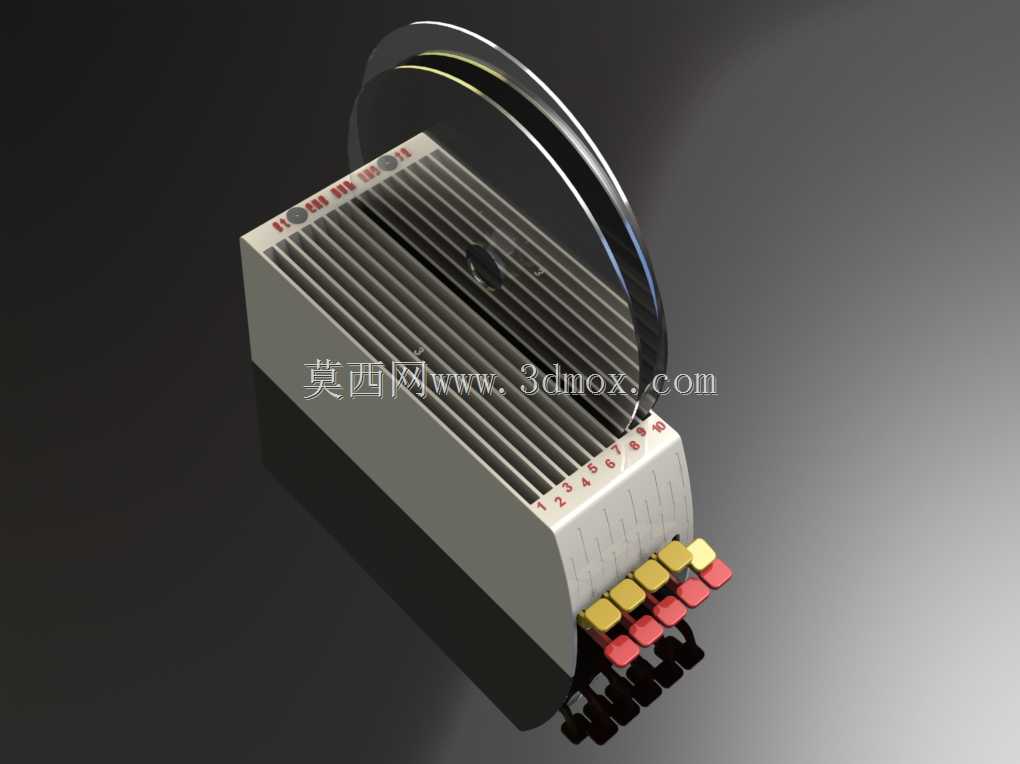

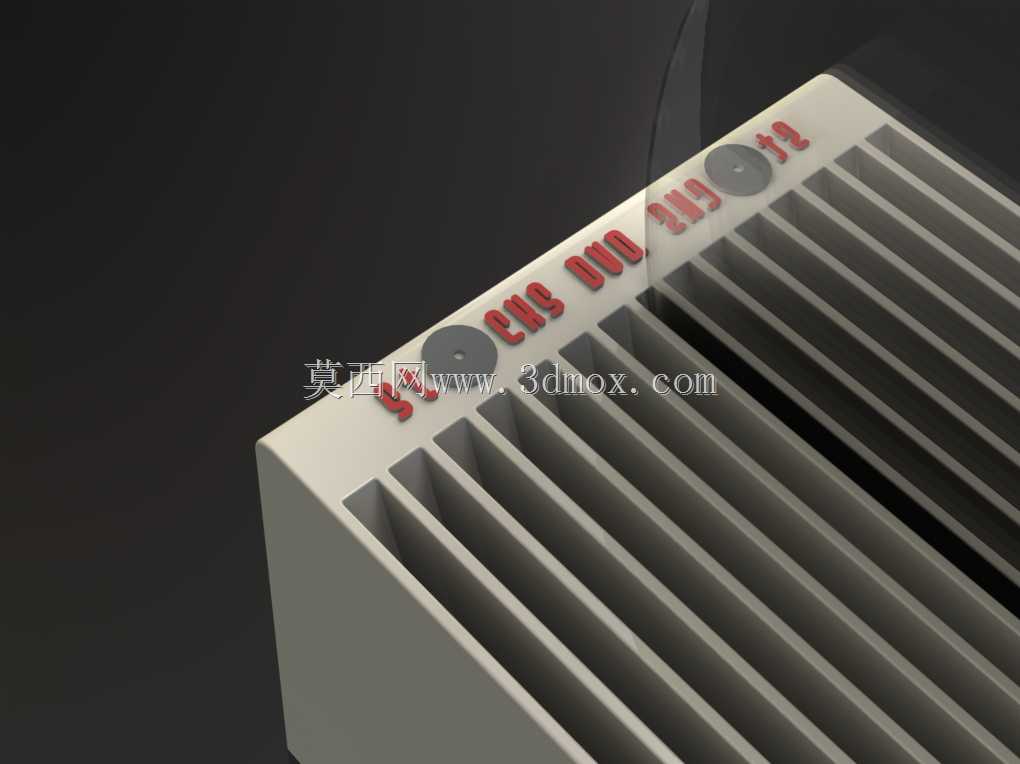

　　使用者可以捏住碟片边缘抽出，全程不会触碰碟片的数据读取面，从根源上避免手上的汗渍、污渍污染碟片造成读取卡顿。壳体顶部做了通长的散热格栅结构，因为这类存储装置往往会放置在音控设备旁，周边设备运行时的环境温度较高，格栅结构可以让盒内空气形成自然对流，避免长期密闭造成内部积温过高，让碟片的反射层因为高温出现氧化脱落的问题，延长碟片的存储寿命。壳体侧面没有多余的突出结构，多个同类型存储盒可以并排紧密摆放，适配不同规模场地的碟片存储量需求，不需要额外的连接固定件，摆放组合灵活。从实际使用的场景延伸来看，除了娱乐场所的音控工位，这款结构也适配家庭影音区、小型影音工作室的碟片收纳需求，结构没有复杂的电子元件，纯机械的弹出结构故障率极低，

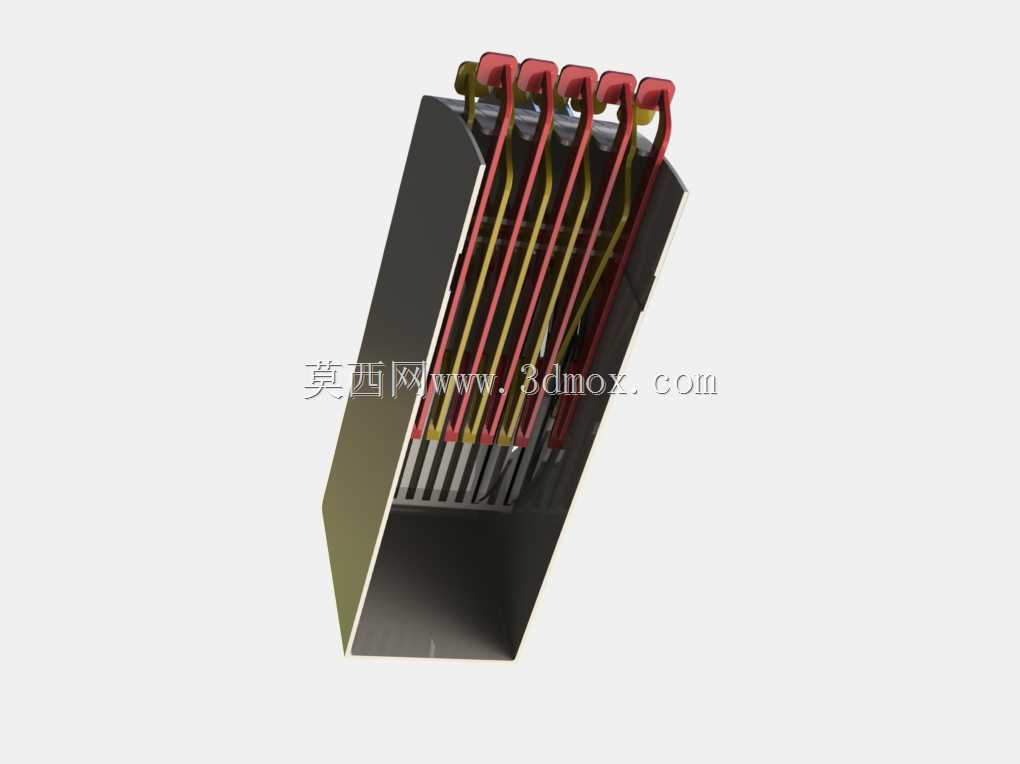

　　不需要额外供电，日常维护只需要定期清理槽位内的积灰即可，不需要复杂的保养流程。在建模过程中，所有的配合间隙都经过反复校核，按键与壳体的配合间隙控制在0.2mm，既保证按键按压时没有卡滞感，也不会因为间隙过大进灰影响内部弹出机构的灵活性，弹出机构采用简单的杠杆加弹簧复位结构，弹簧的弹力经过匹配，弹出碟片时不会因为弹力过大造成碟片从盒内飞出掉落，也不会因为弹力过小导致碟片弹出长度不足不方便拿取。壳体的壁厚设置为2.5mm，如果采用注塑工艺生产，这个壁厚可以保证壳体的结构强度，日常拿取挪动时不会因为轻微挤压造成壳体变形，同时也不会因为壁厚过大造成材料浪费、整体重量过重的问题。每个槽位的入口处做了1mm的倒角导向，碟片插入时不需要完全对准槽位，顺着倒角就能顺利滑入槽位，降低放碟时的对位难度，即使在光线较暗的演出场地后台，也能快速完成碟片的归位存放。
