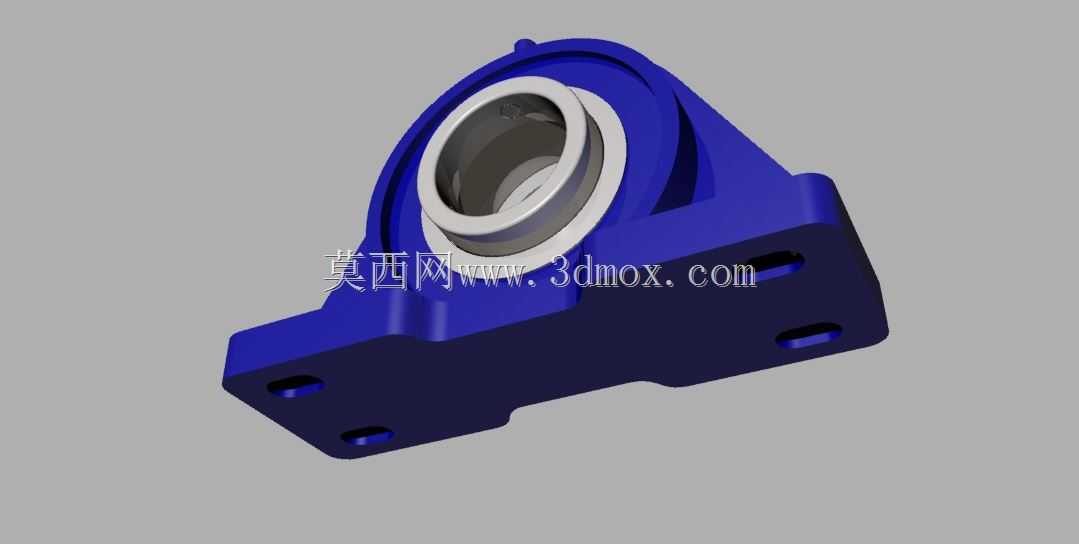

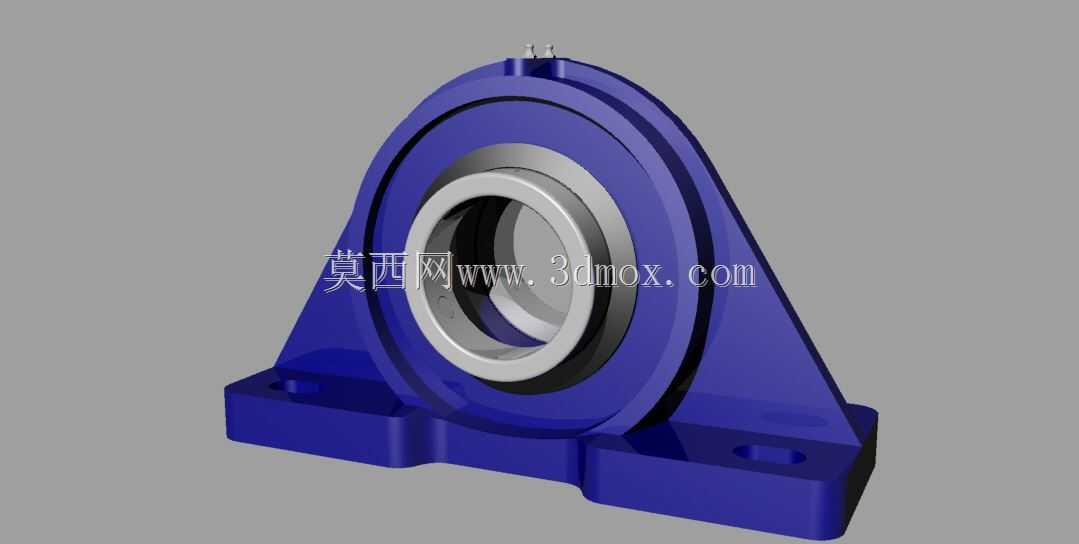

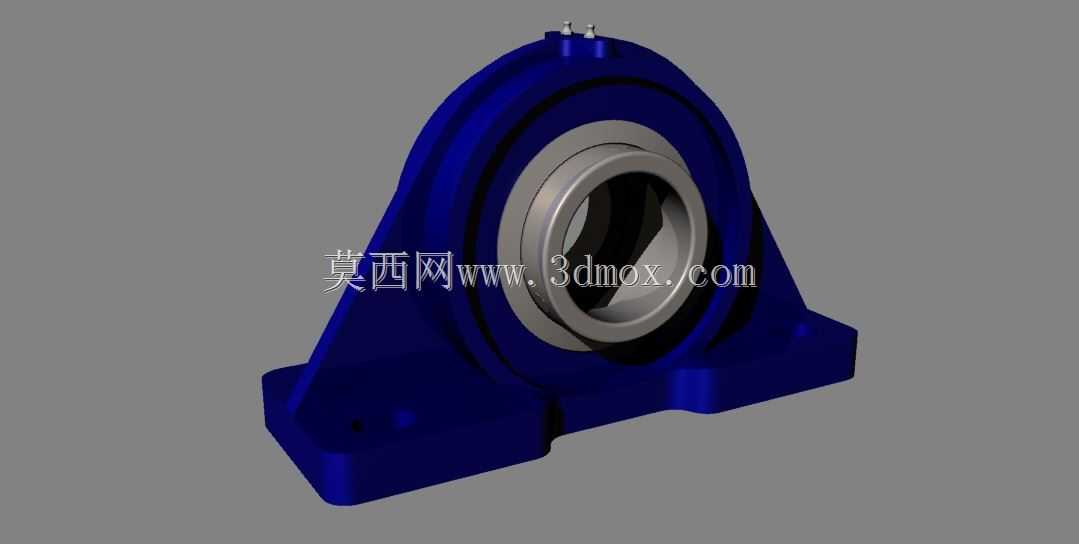

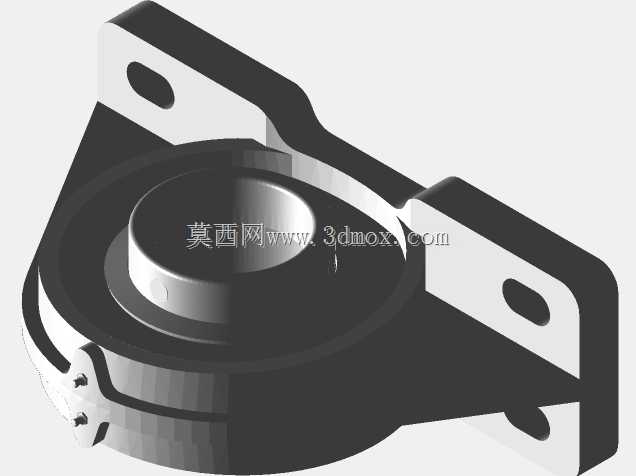

四英寸立式带座轴承枕式支撑结构

　　该支撑结构主要适配直径4英寸的回转轴系，在矿山输送线、大型风机传动组、农业脱粒设备、港口皮带机的重载传动段应用十分广泛，这类工况普遍存在轴系径向载荷大、安装基座存在一定形位误差、现场维护校准空间有限的特点，枕式带座结构的设计正是为了匹配这类场景的安装与承载需求。从结构功能来看，该部件将滚动轴承的回转支撑功能与一体式安装基座的承载固定功能整合，不需要额外加工轴承安装孔位，现场安装时只需要将基座底部的两个安装脚通过螺栓固定在设备机架的对应平面上，再将轴穿入内圈完成锁紧即可，相比分体式轴承与轴承座的装配方案，能大幅降低现场安装的校准难度，减少因安装同轴度偏差导致的轴承早期磨损问题。设计层面，该结构采用一体式铸造成型的基座，

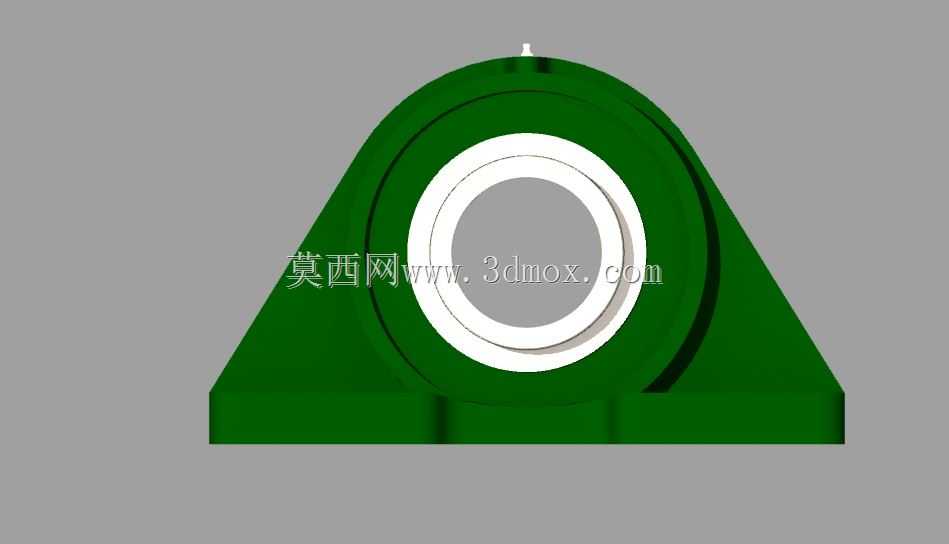

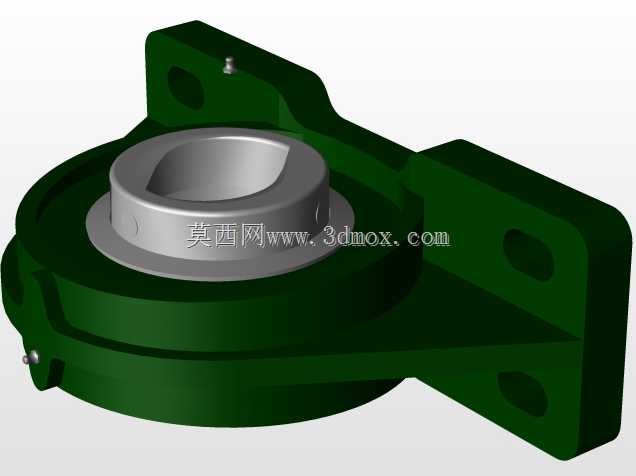

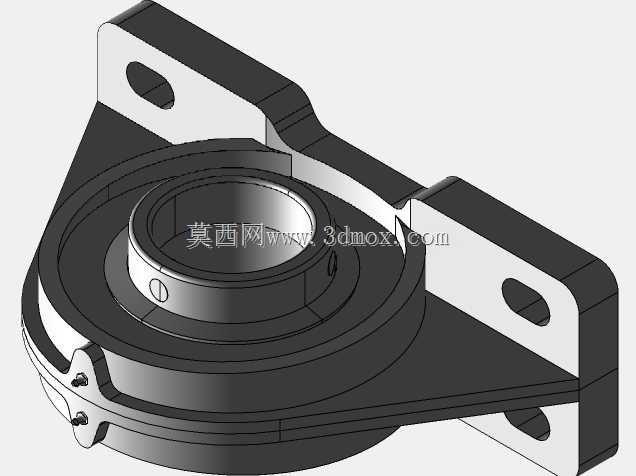

　　主体支撑部分为对称的三角形肋板结构，从轴承外圈的安装位一直延伸到底部安装脚，这种结构能在控制整体重量的前提下，最大化提升径向承载能力，抵消轴系运转过程中产生的径向冲击力，避免基座在重载下出现开裂变形。轴承外圈与基座的安装位采用过盈配合设计，配合面设置有定位止口，防止轴承在运转过程中出现外圈跟转的问题；基座两侧的安装脚为加厚平板结构，每个安装脚设置一个长圆形安装孔，长圆孔的设计允许安装时在一定范围内调整轴向位置，补偿机架加工时的孔位误差，降低现场安装的修配工作量。内圈采用宽内圈设计，相比普通轴承内圈有更长的轴向配合长度，能提升与轴的配合接触面积，分散轴系传递的载荷，同时内圈上设置有顶丝孔，安装时可以通过紧定螺钉将内圈与轴锁紧，

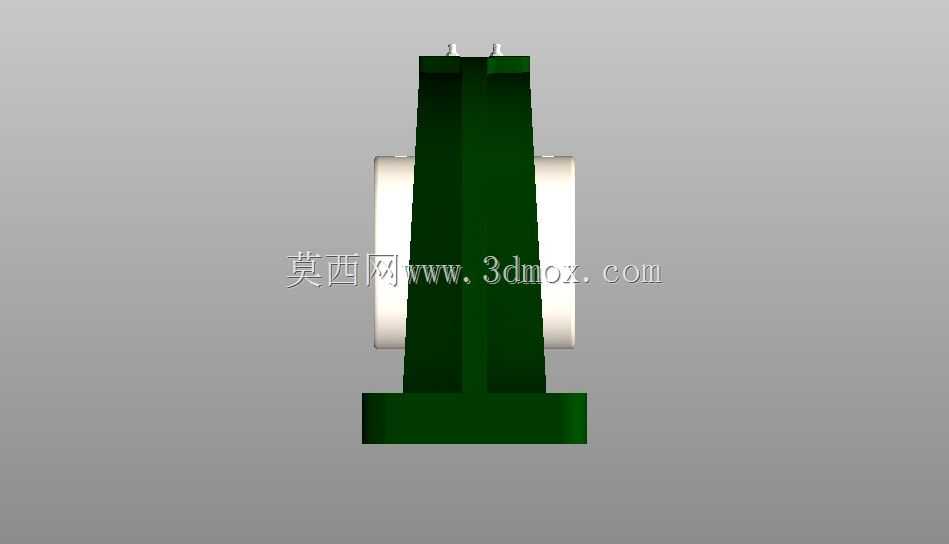

　　防止轴与内圈之间出现相对滑动，适配无轴肩的光轴安装场景。从安装边界来看，该结构的整体高度从安装底面到轴承顶部的尺寸经过优化，不会与周边的传动护罩、皮带轮等部件产生干涉，基座底部的安装面经过铣削加工，平面度控制在合理范围内，保证安装后轴承的轴线与安装基准面平行，避免轴系出现偏载。轴承两侧自带密封结构，能阻挡工况环境中的粉尘、水汽进入轴承滚道内部，延长润滑脂的使用寿命，减少日常维护的注脂频次，适合多粉尘、户外露天的作业场景。在实际选型应用中，这类枕式支撑结构需要匹配对应轴径的轴系，安装前需要确认安装面的平面度，避免因基座安装面悬空导致的受力不均，紧固安装螺栓时需要采用对角分次拧紧的方式，防止基座出现安装应力，

　　轴穿入内圈时需要避免直接敲击轴承内圈，防止滚道出现损伤影响运转精度。日常运维过程中，可以通过基座上预留的注脂嘴定期补充润滑脂，观察密封件的磨损情况，及时更换老化的密封件，避免杂质进入轴承内部。该结构的三维建模过程中，重点还原了安装孔的位置尺寸、轴承内圈的配合尺寸、肋板的厚度参数以及整体的安装轮廓，能直接用于设备整体装配的干涉检查、安装工位的布局模拟，也可以作为非标设备传动系统选型的参考模型，帮助设计人员快速完成轴系支撑部分的结构布局，减少重复建模的工作量。建模时对铸造圆角、安装面的加工余量、密封件的安装槽结构都做了还原，保证模型的工程实用性，不会出现过度简化导致的尺寸偏差问题。
