五英寸轴用超重型不锈钢枕座轴承结构

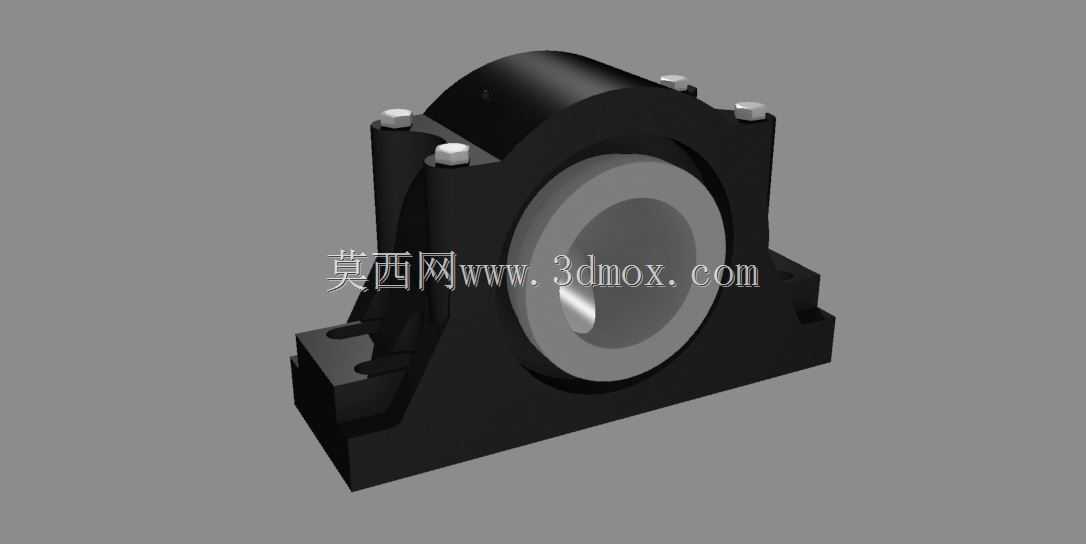

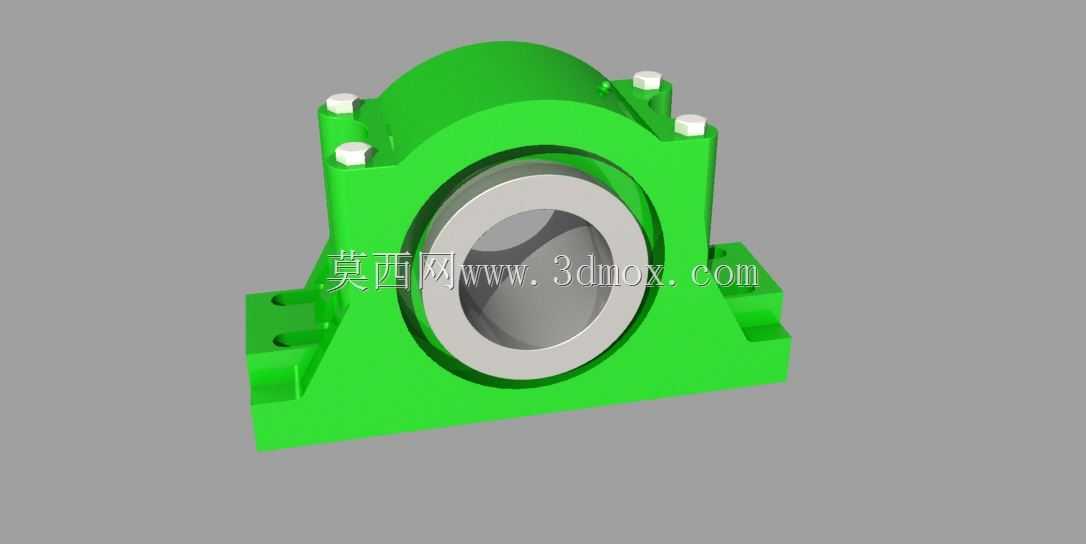

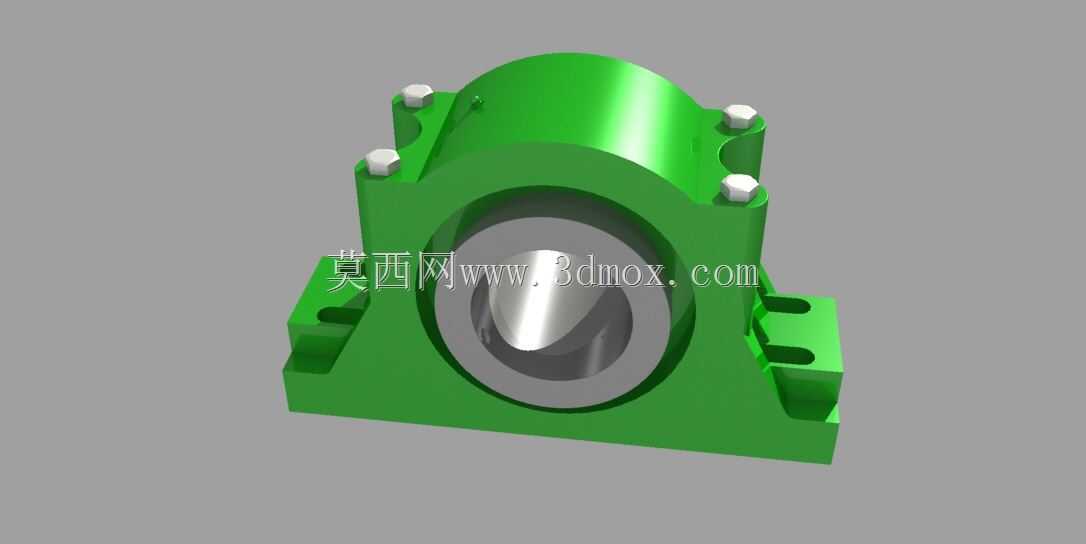

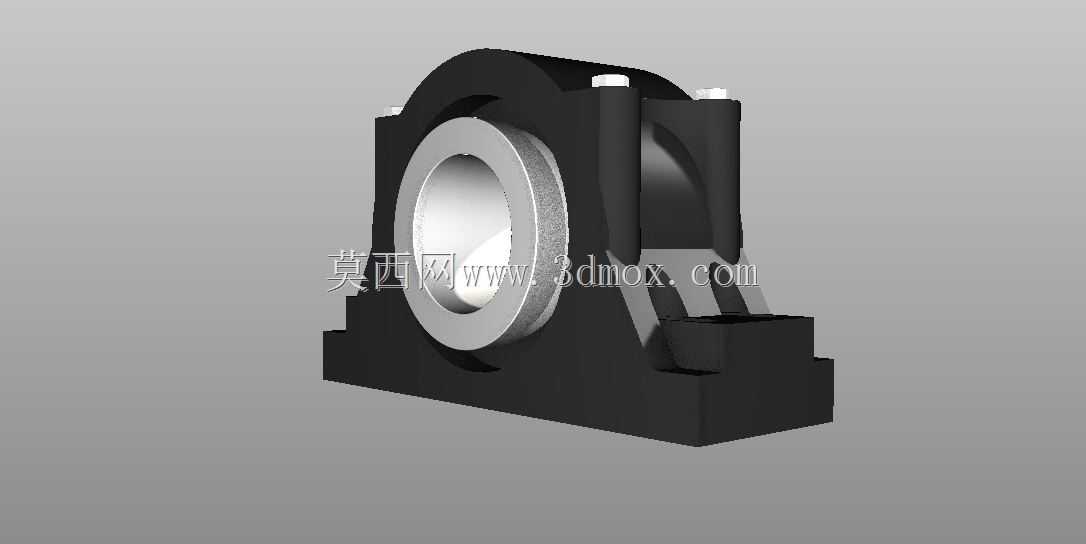

　　在矿山输送、重型冶金辊道、大吨位港口装卸设备的传动系统中，大直径转轴的径向支撑一直是结构设计的核心难点，这类工况下轴系载荷往往达到数十吨级，同时伴随持续的冲击振动、粉尘侵蚀甚至潮湿腐蚀环境，普通轻型轴承座根本无法满足长期运行的可靠性要求，这款适配五英寸轴径的枕座式轴承，正是针对这类重载工况开发的支撑部件。从实际安装场景来看，这类枕座轴承通常布置在传动辊道的两端、大型滚筒的支撑位、重载输送机的头尾轮转轴处，区别于立式安装的法兰型轴承座，枕座结构采用底部带安装支脚的分体式设计，安装时不需要在设备机架上加工复杂的止口定位面，只需要在机架的水平安装板上按照安装孔位加工对应的螺栓过孔，通过底部两个带安装槽的支脚完成固定，

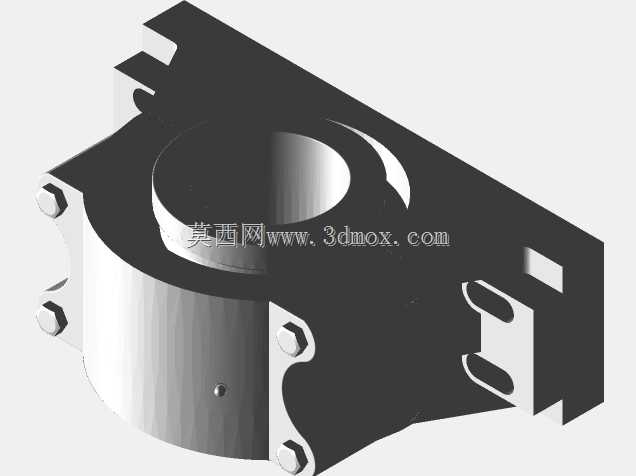

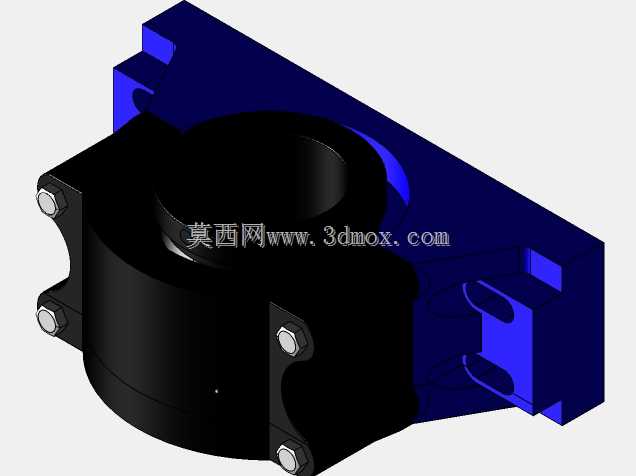

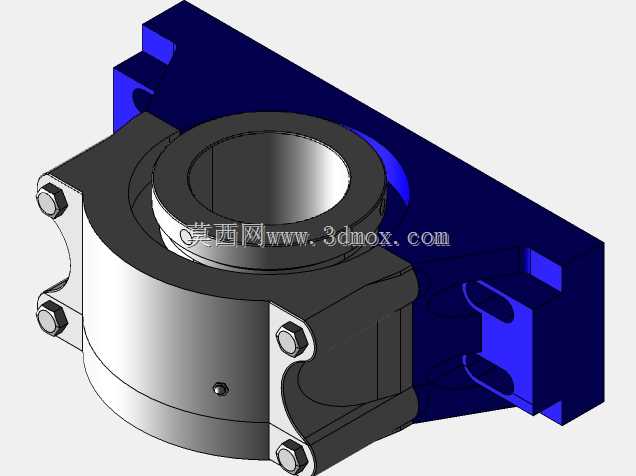

　　安装槽的长圆孔设计还预留了一定的轴向调整余量，方便现场安装时微调轴承的轴向位置，补偿轴系加工、机架焊接带来的尺寸累积误差，大幅降低现场安装的对位难度。从结构设计逻辑来看，这款轴承采用上下对开的分体式座体结构，座体材质选用高强度铸钢成型，相比铸铁材质的轴承座，铸钢件的抗冲击韧性提升40%以上，能够承受重载工况下的瞬时冲击载荷，避免出现座体开裂的失效问题；轴承内部配置的是大接触角的深沟球滚动体，相比同尺寸的滚子轴承，球轴承的极限转速更高，运行摩擦阻力更小，同时能够兼顾一定的轴向载荷承载能力，适配轴系运行中出现的少量轴向窜动。座体顶部的四个紧固螺栓采用对称布置，安装时按照对角顺序逐步拧紧螺栓，保证上下座体的结合面受力均匀，

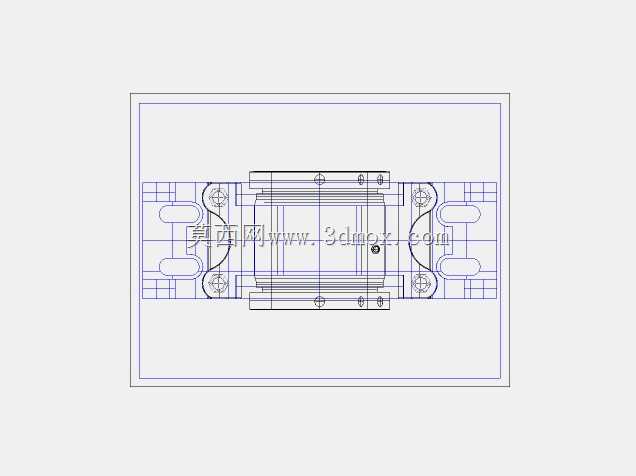

　　避免出现结合面缝隙导致的润滑脂泄漏、粉尘侵入问题；座体两端预留有密封件的安装槽位，可根据实际工况选配迷宫式密封或者接触式橡胶密封，在粉尘较大的矿山、砂石输送场景下选用迷宫密封，能够在无接触磨损的前提下阻挡大部分粉尘颗粒进入轴承滚道，在潮湿或者有腐蚀介质的工况下选用接触式丁腈橡胶密封，配合座体内部的储油腔设计，能够保证润滑脂长期留存，延长轴承的维护周期。从安装边界尺寸来看，这款轴承适配的轴径为五英寸，也就是127mm的标准轴径，底部两个安装支脚的中心距、安装螺栓的孔径都按照重载轴承的行业标准设计，能够直接替换同规格的进口重型枕座轴承，不需要对现有设备的安装机架做二次改造；座体的整体高度经过优化，在保证座体壁厚满足强度要求的前提下，

　　尽可能降低轴系的安装中心高，提升整个轴系运行的稳定性，减少运行过程中的振动幅度。在实际选型应用中，这类重型枕座轴承的额定动载荷、额定静载荷都经过严格的载荷校核，能够满足连续24小时运行的重载工况要求，座体表面做了防锈喷涂处理，能够适应户外露天安装的环境要求，不需要额外加装防雨防护罩；轴承的注油孔设置在座体的顶部位置，日常维护时不需要拆卸周边的传动部件，就可以直接通过注油枪补充润滑脂，大幅降低后期维护的工作量。很多现场运维人员在更换这类轴承时容易忽略安装面的平面度要求，如果机架安装面存在焊接变形、平面度超差，强行拧紧安装螺栓会导致座体产生变形，挤压轴承外圈导致滚动体卡滞，运行时出现异常发热、异响的问题，因此安装前需要先对安装面进行打磨找平，保证安装面的平面度误差控制在0.1mm以内，同时在轴承座与安装面之间加装调整垫片，补偿少量的平面度误差。另外在轴与轴承内圈的配合选择上，重载工况下建议选用过盈配合，通过热装的方式将轴承内圈安装到轴颈位置，避免运行过程中内圈与轴颈出现相对转动导致的轴颈磨损，轴承外圈与座体的配合则选用过渡配合，保证受热膨胀时外圈有少量的游动余量，避免热胀导致的轴承卡滞问题。
