0.75英寸轴用菱形法兰带座轴承结构

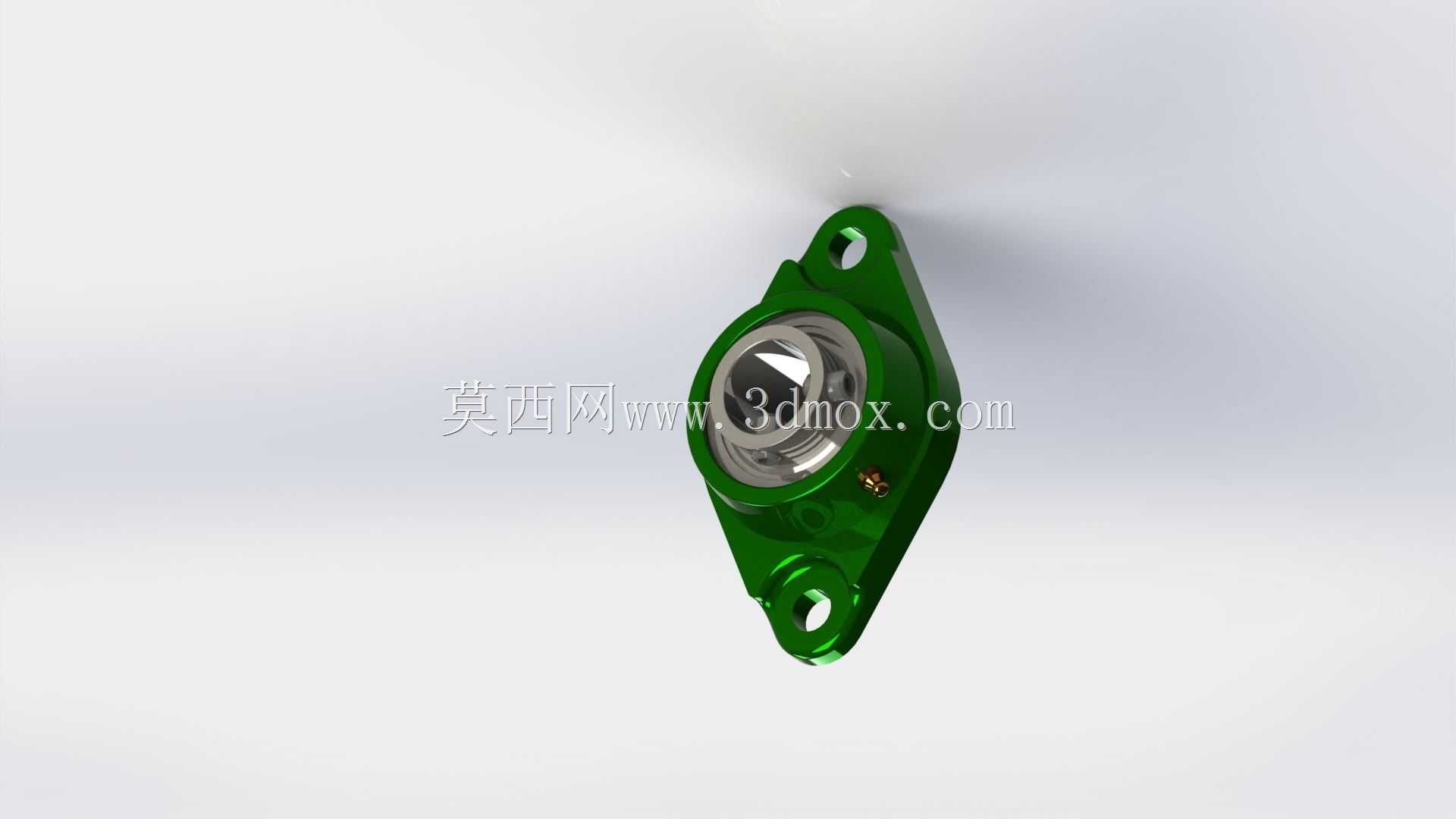

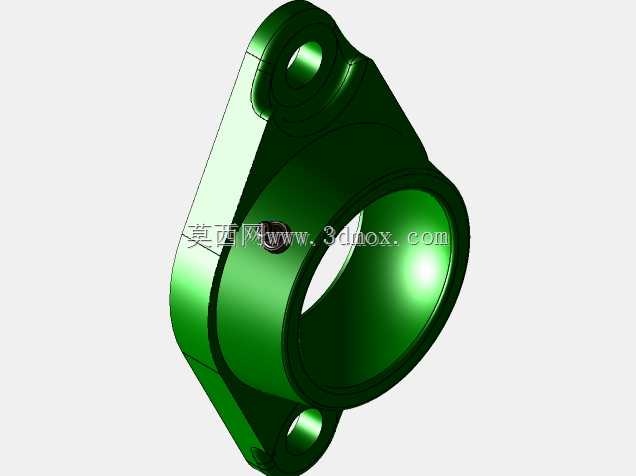

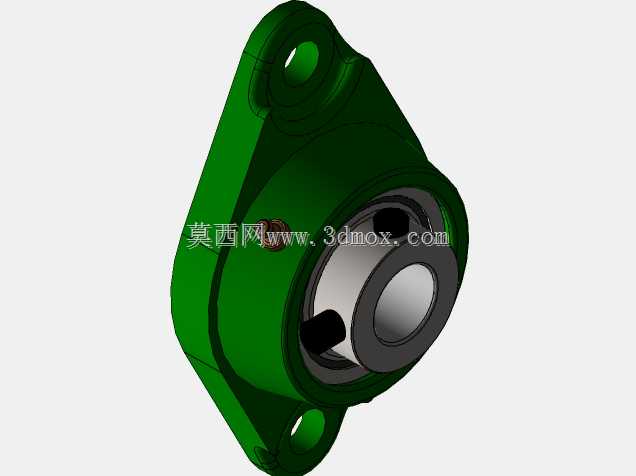

　　在轻工输送线、小型食品加工设备、桌面级自动化工作站这类对安装空间有严格限制的传动场景中，菱形法兰带座轴承的应用占比远高于其他安装形式的轴承单元，这类轴承不需要额外加工安装基座，直接通过法兰面上的两个安装孔即可固定在设备立板、型材框架的垂直安装面上，大幅降低机架加工的精度要求与装配工作量。这款适配0.75英寸轴径的法兰轴承，采用菱形铸造型座体搭配外球面球轴承内芯的组合结构，座体表面做了氧化着色处理，既提升了铸件表面的防锈能力，也能在多工位设备中通过颜色快速区分不同功能段的支撑点位，减少装配与后期维护时的识别成本。从安装边界来看，菱形座的两个安装孔沿轴孔中心对称分布，孔位间距经过标准化适配，既可以直接固定在1.5英寸规格的铝型材端面上，也能适配厚度3mm以上的冷轧钢板立板安装，安装时不需要额外加工沉台，法兰面与安装面完全贴合后即可保证轴承内孔与传动轴的同轴度公差控制在合理范围内，避免因安装偏差导致的轴承早期磨损、轴系跳动超差问题。设计这类轴承单元时，首先要平衡座体的结构强度与整体重量，菱形结构相比圆形法兰座，在两个安装孔连线的垂直方向上缩减了不必要的外伸结构，在狭窄安装空间内的适配性更强，同时座体与轴承外圈的配合面采用过盈配合加顶丝锁紧的双重固定结构，轴承内圈与传动轴之间同样通过内圈上的紧定螺钉实现周向与轴向固定，不需要额外加工轴肩、卡簧槽等定位结构，光轴直接插入内孔锁紧即可完成装配，对于小负载、转速在每分钟300转以内的传动场景来说，

　　这种固定方式完全可以满足运行时的扭矩传递与轴向限位需求。实际使用中，这类法兰轴承主要承担传动轴的径向支撑载荷，同时可以承受一定程度的轴向窜动载荷，外球面轴承的内圈与外圈之间具备一定的自调心角度，当安装面存在小范围的平面度误差、或者传动轴受载后出现轻微挠曲变形时，轴承内部可以自动补偿角度偏差，避免滚动体出现卡滞、偏磨的问题。座体的铸造圆角设计经过优化，在安装孔位置做了局部加厚处理，避免锁紧安装螺栓时座体出现应力开裂，同时轴承外圈与座体的配合位置设置了密封挡边，搭配轴承内圈两侧的橡胶密封圈，可以阻挡生产环境中的粉尘、切削液、食品碎屑等杂质进入轴承滚道内部，延长润滑脂的使用寿命，减少日常维护的注脂频率。在小型皮带输送机的从动辊支撑、

　　包装设备的导辊安装、自动化设备的短轴传动工位中，这类小尺寸法兰轴承的选型优先级很高，一方面是安装拆卸极为便捷，后期更换轴承时不需要拆解整个轴系，只需要松开内圈紧定螺钉与法兰安装螺栓即可整体替换；另一方面是标准化的尺寸体系可以直接替换同规格的其他品牌产品，不需要重新修改机架的安装孔位，降低设备运维的备件储备成本。建模过程中需要重点关注几个关键配合尺寸的公差：轴承内孔与轴的配合采用基孔制间隙配合，保证轴可以顺利插入内孔同时锁紧后无相对窜动；法兰安装孔的位置度公差需要控制在0.1mm以内，避免安装时出现孔位错位强行锁紧导致的座体变形；轴承外圈与座体内孔的配合过盈量需要控制在合理区间，过盈量太大会导致轴承外圈变形挤压滚动体，增大运行阻力，

　　过盈量太小则会出现轴承外圈在座体内打滑跑圈的问题，加剧座体磨损。另外座体的法兰面与轴承内孔轴线的垂直度公差也需要严格控制，这个形位公差直接决定了轴承安装后轴的回转精度，如果垂直度超差，轴转动时会出现周期性的跳动，不仅会产生运行噪音，还会导致连接在轴上的同步轮、皮带轮等传动件出现偏磨，缩短传动带的使用寿命。这类轴承的润滑脂填充量一般控制在轴承内部空腔的三分之一到二分之一之间，过多的润滑脂会导致轴承运行时温升过高，反而加速润滑脂的变质流失，对于常温运行的工况，采用通用锂基脂即可满足润滑需求，如果是在低温或者食品接触场景下使用，则需要更换对应工况的专用润滑脂，同时搭配不锈钢材质的轴承内芯与座体，满足特殊场景的使用要求。
