可折叠摇转式联轴节操作手柄结构

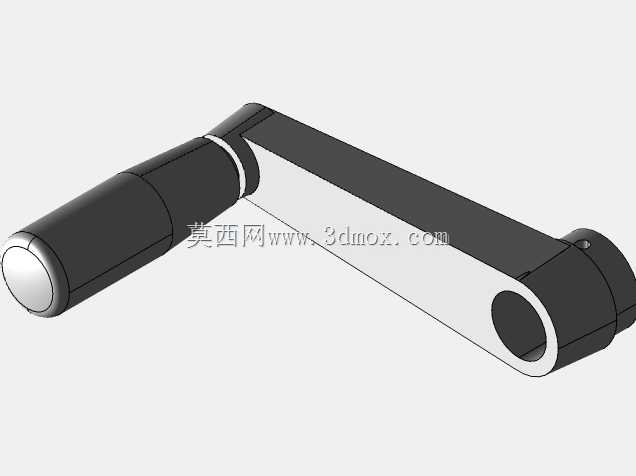

　　这类带折叠握柄的摇转操作手柄，常配套在联轴节调节机构、小型机床进给端、工装夹具锁紧轴、输送线张紧调节位上使用，核心作用是给操作人员提供符合人机工程的力臂输入点，通过手动旋转带动轴系完成位置调整、锁紧释放、联轴节啮合脱开等动作，相比直杆式固定手柄，折叠式的握柄结构能在非操作状态下收折贴合臂身，避免设备周边通行、物料转运过程中发生勾挂磕碰，也能减少设备外凸结构占用的安装空间，在紧凑型设备的操作位设计中应用十分普遍。从结构设计逻辑来看，整个手柄分为三个核心功能段：根部的轴套连接段、中间的力臂段、端部的可转动握柄段。根部轴套设计有贯通的安装孔，孔壁预留紧定螺钉定位槽，安装时可直接套入待操作的轴端，通过径向紧定螺钉完成周向固定，

　　传递手动输入的扭矩，轴套下端的凸缘结构可作为轴向定位面，贴合安装基准面后限制手柄的轴向窜动，保证转动过程中操作力的稳定传递。中间的力臂段采用等截面斜置结构，力臂长度经过扭矩匹配计算，既保证操作人员用单手握持时能输出足够的操作扭矩，又不会因为力臂过长导致操作时行程过大、转动费力，臂身与根部轴套采用一体化成型结构，连接处做了大圆角过渡，避免应力集中导致长期反复受力后出现断裂，臂身的截面采用带拔模斜度的矩形结构，兼顾注塑或铸造成型的工艺性与结构强度，不需要额外做加强筋就能满足手动操作的强度要求。端部的握柄段采用可转动+可折叠的复合结构，握柄本体为圆柱型，表面做防滑的哑光处理，握持时不会打滑，握柄与臂身的连接轴带有阻尼定位结构，

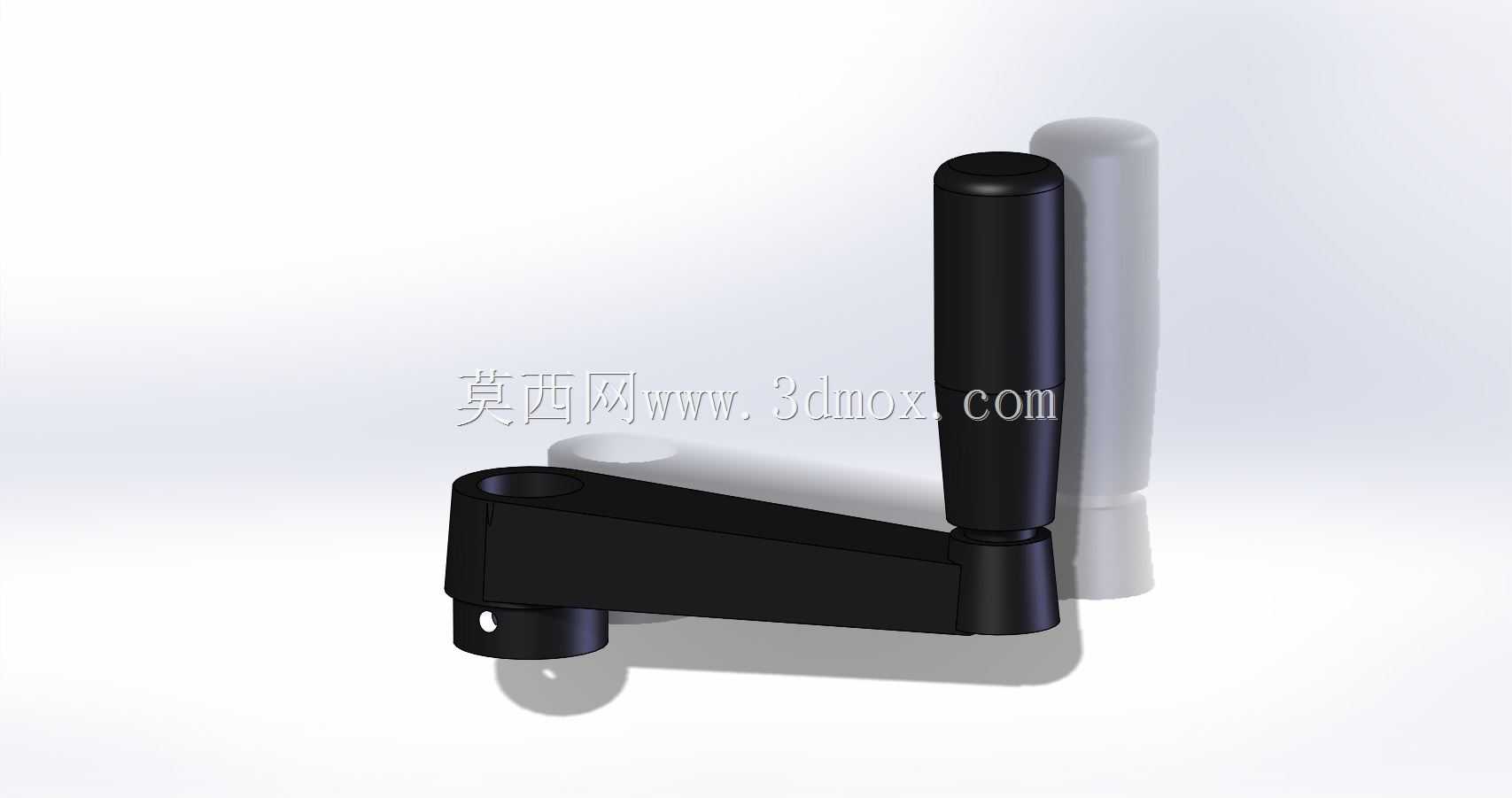

　　操作时握柄可绕连接轴自由转动，摇转过程中操作人员的手部不需要跟随握柄同步转动，大幅降低长时间操作的手部磨损；非操作状态下，握柄可绕连接轴向臂身方向翻折90度，贴合臂身侧面收纳，大幅降低外凸尺寸。从安装边界来看，这类手柄的根部轴套孔径适配常见的小直径调节轴规格，安装时只需要在轴端加工对应的平面用于紧定螺钉顶紧即可，不需要复杂的法兰连接结构，安装拆卸都十分便捷；握柄展开状态下的最大回转半径匹配常规操作位的空间预留，不会和设备周边的防护罩、管线、其他操作件发生运动干涉，收纳状态下外凸尺寸仅为臂身厚度，完全满足设备安全防护的外凸件尺寸要求。在实际选型应用中，这类手柄常被用在不需要频繁大扭矩操作的调节位，比如印刷设备的辊隙调节、

　　包装机械的料架位置调整、小型工装的夹紧轴操作、联轴节的手动啮合操作位，相比手轮结构，它的占用空间更小，操作响应更快，适合小角度、小行程的快速调节场景；相比固定握柄的摇把，它的可折叠结构能有效避免误碰、勾挂的安全隐患，在人员走动频繁的设备操作位优势十分明显。设计建模过程中，需要重点关注几个配合尺寸的公差：根部轴套的安装孔公差要和适配轴径形成间隙配合，保证安装顺畅无卡滞，同时间隙量不能过大避免转动时出现晃量；握柄与连接轴的配合要保证转动灵活无卡涩，同时折叠定位的阻尼要适中，既保证展开操作时握柄不会自行晃动摇摆，又能在收纳时轻松翻折；臂身与轴套的过渡圆角要足够大，避免铸造或注塑成型时出现缩孔、应力集中等缺陷，保证零件的使用寿命。另外，握柄的长度设计要匹配成年人手部的握持尺寸，直径控制在单手握持舒适的区间，表面不需要做过多的防滑纹路，避免长时间握持时硌手，只需要做哑光磨砂处理就能满足防滑需求，同时也不容易积灰，方便日常设备清洁维护。
