塔爱好两通道BEC无线电控制接收机建模

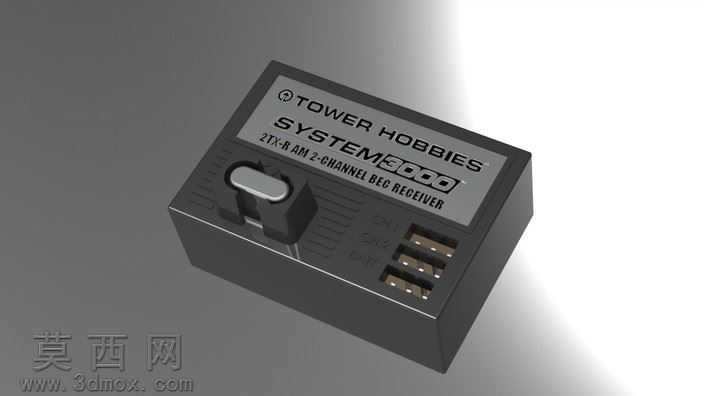

本作品为航模用两通道BEC无线电控制接收机的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的建模思路，先拆分接收机的各个功能结构模块，再逐步完成零件建模与整体装配。首先针对接收机的主体外壳进行建模，依据实物比例确定外壳的长宽高尺寸，外壳采用方正的盒体结构，边角做微小的圆角处理以还原真实产品的注塑工艺特征，外壳表面的品牌标识、型号文字采用包覆特征实现，精准还原了TOWER HOBBIES SYSTEM3000的字样排版与标识位置，还原了2TX-R AM 2-CHANNEL BEC RECEIVER的产品标注信息。其次对顶部的拨动开关进行单独建模，开关的拨杆做圆弧过渡处理，开关底座与外壳的安装位做精准的配合约束，还原开关的安装结构与可动部件的形态。针对侧面的信号接插件，逐一建模每个插针与插槽结构，还原三排接插件的排布间距与接口形态，接插件的金属部分与塑料基座分别赋予不同材质，区分结构差异。建模过程中对壳体的合模线、接口的倒角、开关的防滑纹理等细节都做了还原，保证模型与实物的结构一致性。渲染阶段采用哑光工程塑料材质作为外壳的基础材质，调整材质的粗糙度与反射参数，还原航模接收机外壳的磨砂塑料质感；接插件的金属插针赋予金属材质，调整高光与反射参数还原金属导电件的光泽；顶部开关的拨杆采用深色塑料材质，与外壳形成视觉区分。场景布光采用柔和的侧上方主光源搭配补光，弱化生硬阴影，突出模型的结构轮廓与表面细节，渲染输出的效果图清晰展现了接收机的整体形态与各部件的布局。模型装配过程中严格校验各零件的配合关系，保证外壳的扣合结构、开关的安装位、接插件的固定结构都符合实际产品的装配逻辑，整体模型结构完整，细节还原度高，可用于无线电控制类航模的整机装配场景，也可作为遥控电子元件类建模的参考案例，帮助建模者掌握小型电子设备的结构拆分、细节还原与材质渲染技巧，理解工业注塑类电子配件的建模要点与外观表现方法。
