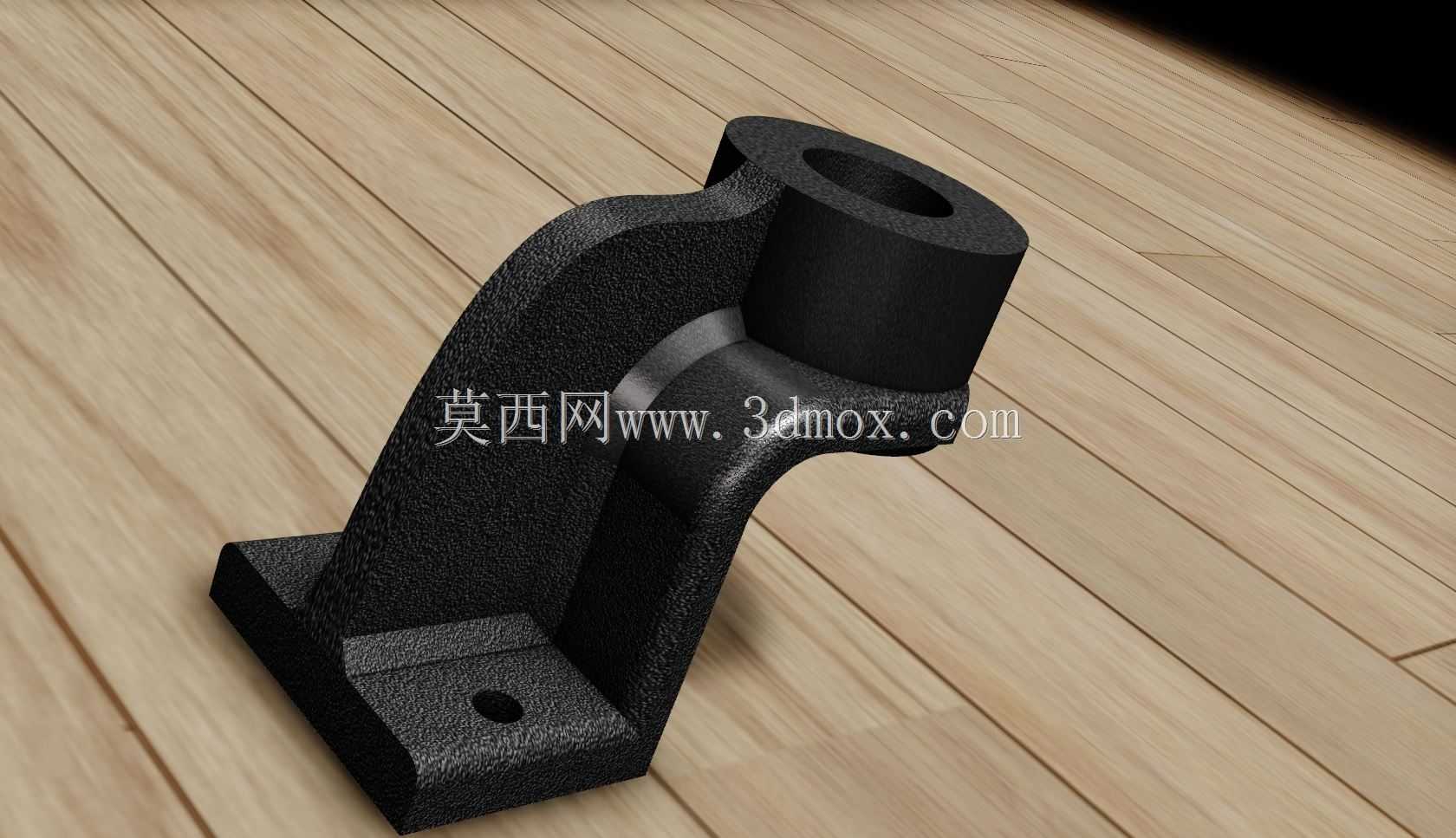

立式单孔带安装底座铸造轴承支撑座

　　在各类中小型传动设备的布局中，这类带一体式安装底座的轴承支撑结构，是承担径向载荷、为旋转轴提供稳定回转约束的核心基础零件，常见于轻工输送线、小型农机传动组、非标自动化单机的动力传递区段，区别于对开式剖分轴承座，这类一体式铸造结构的刚性表现更突出，在载荷方向相对固定、无频繁拆换轴承需求的工位上，装配效率更高、长期运行的形位稳定性更优。从结构设计逻辑来看，整个零件采用一体化铸造成型后机加工的工艺路线，底部的方形安装法兰设置了单个沉头安装孔，适配M10-M12规格的内六角螺栓固定，安装面在铸造后会经过铣削加工保证平面度，安装时可配合薄铜片调整整体水平度，避免轴承孔轴线与传动轴轴线出现偏角导致的轴承早期磨损。

　　支撑臂部分采用变截面弧形过渡结构，从底座位置向上延伸的过程中逐步收窄，到轴承安装孔位置又形成加厚的环形支撑壁，这种结构既规避了直角连接处的应力集中问题，也在保证整体支撑刚性的前提下减少了不必要的材料冗余，降低零件自重的同时也减少了铸造过程中的缩孔缺陷风险。上部的轴承安装孔为通孔结构，孔壁预留了机加工余量，可根据实际选配的轴承外径进行镗削加工，适配深沟球轴承、带座外球面轴承等多种标准轴承件，孔的端面同样经过铣削加工，保证轴承安装时的端面贴合度，避免轴承外圈出现倾斜。从安装边界来看，这类轴承座的底座宽度通常在80-100mm区间，整体高度从安装面到轴承孔中心的距离控制在120-150mm范围，

　　轴承孔的公称直径可覆盖20-40mm的常用轴径，安装时需要保证相邻两个支撑座的孔轴线同轴度误差不超过0.05mm/m，固定螺栓的预紧力矩按照对应螺栓等级的标准值施加，避免过紧导致底座变形或者过松出现运行移位。在实际应用场景中，这类单孔立式轴承座多用于传动轴的端部支撑位置，或者短轴传动的中间支撑，比如小型皮带输送机的从动辊端支撑、小型风机的叶轮轴支撑、包装设备的送料辊支撑工位，由于是一体式铸造结构，其抗冲击载荷的表现优于冲压成型的薄板轴承座，在存在小幅振动的工况下也能保持稳定的支撑精度。设计这类结构的时候，需要重点关注支撑臂的截面厚度变化，弧形过渡处的圆角半径不能小于壁厚的1/3，防止铸造时出现冷隔缺陷，同时轴承孔的壁厚要均匀，

　　避免机加工后出现壁厚差过大导致的应力不平衡，底座的沉头孔深度要保证螺栓拧紧后头部不高出安装平面，避免影响整个支撑座的安装贴合度。另外在三维建模过程中，需要提前预留铸造拔模斜度，所有非加工面的拔模斜度控制在1°-3°区间，加工面的余量根据铸造工艺不同预留1.5-3mm，安装孔的沉头部分要标注明确的深度和直径公差，轴承孔的尺寸公差按照所选轴承的外圈配合公差选取，通常采用H7级精度，保证轴承外圈的过渡配合，既方便装配又不会出现运行时的外圈蠕动问题。这类支撑件在日常运维中，只需要定期检查固定螺栓的预紧状态，以及轴承的润滑情况即可，由于没有剖分面的连接螺栓，不需要定期检查结合面的密封情况，运维工作量相比剖分式轴承座更低，适合在运维空间有限、长期连续运行的设备工位上使用。在进行设备选型时，需要根据传动轴的径向载荷大小核算轴承座的支撑强度，这类铸铁材质的轴承座通常适配额定动载荷在10kN以内的轴承，满足大部分中小型传动设备的载荷需求，如果应用在腐蚀环境中，还可以在铸造后做表面喷塑或者镀锌处理，提升零件的抗腐蚀能力，延长使用寿命。
