不锈钢管铜翅片液冷散热器三维结构设计

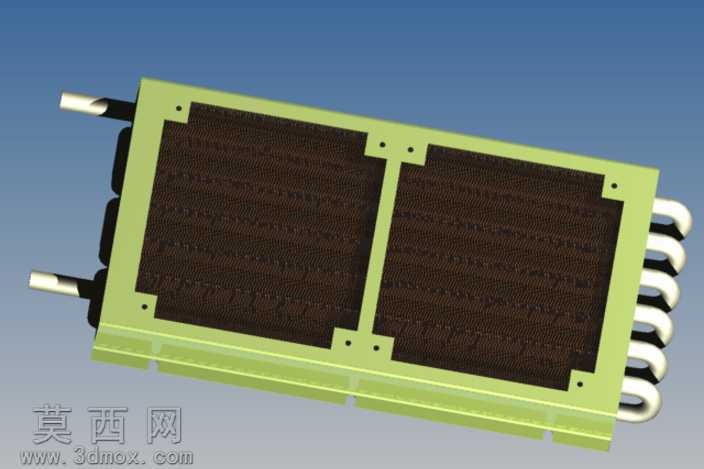

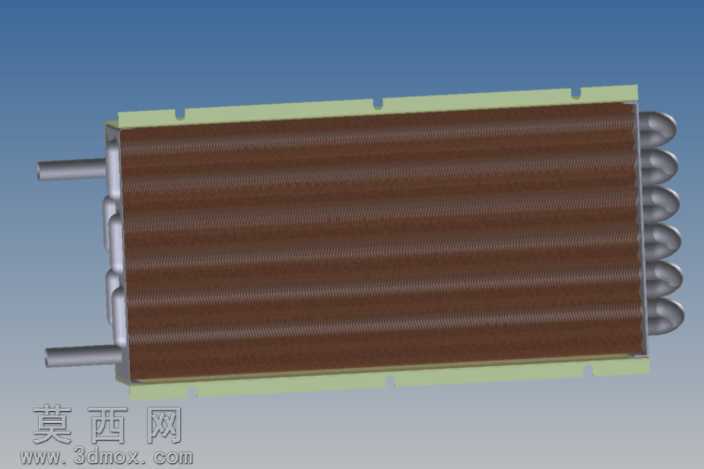

本作品为不锈钢管搭配铜翅片的液体冷却换热系统三维模型，建模过程严格遵循液冷散热器的实际生产工艺逻辑，首先完成核心流道部件的参数化建模：采用等径不锈钢圆管作为冷却介质的流通载体，按照双流程排布规则规划管路走向，端部通过平滑弯管结构完成流道串联，保证冷却液在管路内流动时的阻力均匀，避免出现局部滞流区影响换热效率。随后完成翅片组件的建模，铜翅片采用高密度平直翅片结构，通过阵列命令完成翅片的等距排布，翅片与不锈钢管之间采用过盈装配的结构设计，还原实际生产中胀管工艺带来的紧密贴合效果，确保管壁与翅片之间的热传导路径顺畅。外框支撑结构采用轻量化硬质框架设计，框架边缘预留安装定位孔位，同时对管路穿出位置做了密封避让结构设计，还原产品实际安装的适配性。材质渲染阶段针对不同部件做了精准的材质匹配：不锈钢管路赋予哑光金属材质，还原不锈钢表面的冷调金属质感与细微磨砂纹理；铜翅片赋予紫铜材质，调整材质粗糙度参数还原铜材氧化后的暗哑金属色泽，同时通过纹理贴图模拟翅片表面的细密冲压纹理；外框支撑结构赋予淡黄绿色硬质工程塑料材质，添加细微的颗粒质感还原工程塑料的表面特征；背景采用渐变蓝灰色调，搭配柔和的环境光与定向补光，突出散热器整体的结构层次，通过阴影效果强化部件之间的装配关系。设计过程中重点考量换热效率与结构可靠性的平衡：翅片间距经过参数化调整，在保证通风换热面积的同时避免翅片过密带来的风阻过大问题；管路弯折半径符合不锈钢管的弯折工艺要求，避免出现弯折处管径变形影响冷却液流量；框架与芯体之间预留合理的装配间隙，还原实际产品中减震密封垫的安装空间，整体模型完整还原了液冷散热器从内部流道到外部安装结构的全部细节，可用于换热系统的结构展示、工艺教学以及配套设备的适配设计参考。
