户外休闲张拉式遮阳篷结构设计

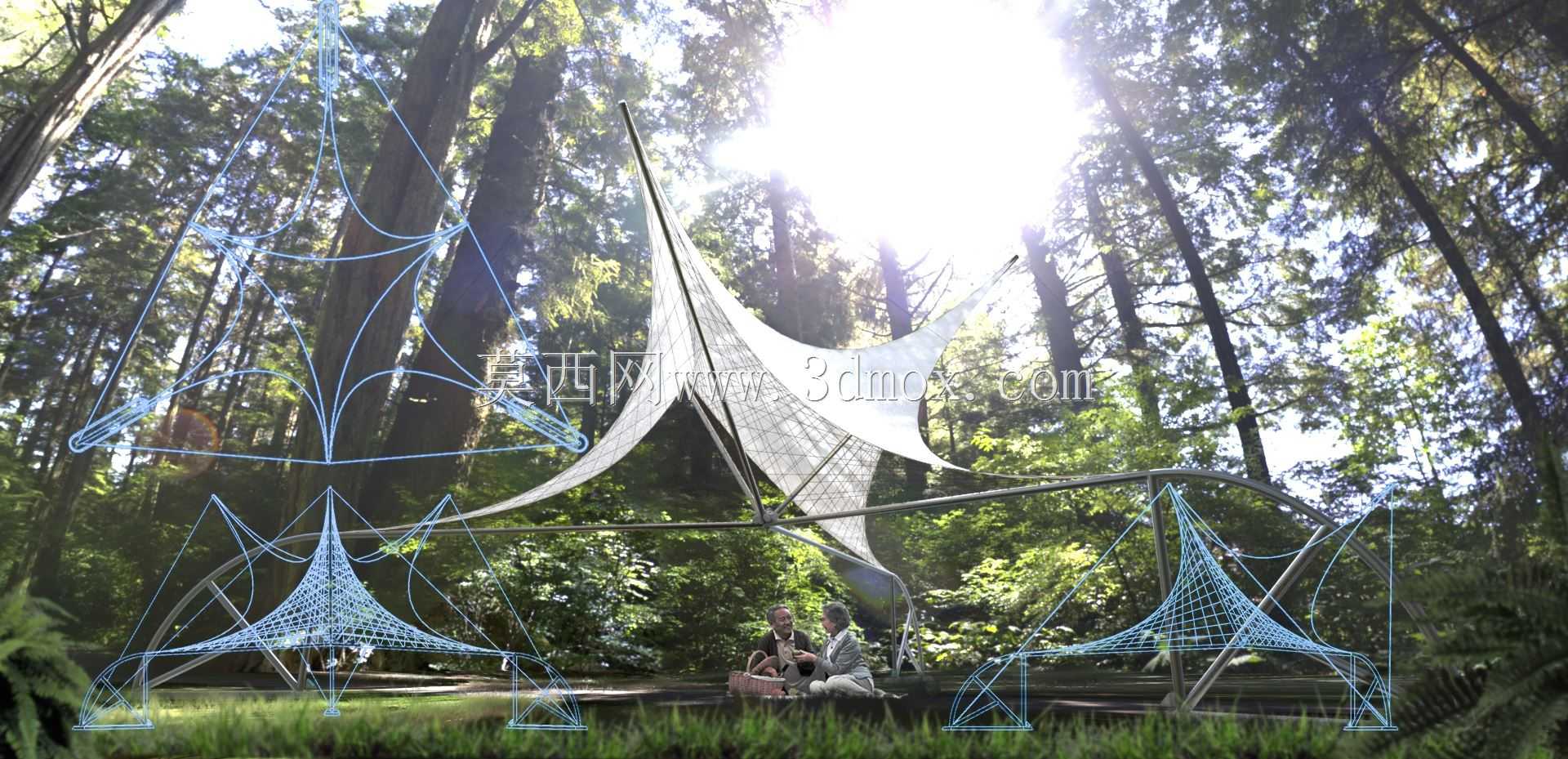

　　这款张拉式遮阳结构主要面向林间野餐、小型户外自然活动的遮阳需求设计，整体采用多点张拉的索膜受力体系，区别于传统支架式露营篷的刚性支撑逻辑，依托柔性膜材与张拉索的协同受力实现大跨度无遮挡遮阳空间。从实际应用场景来看，这类结构适配林间空地、滨水草坪等非硬化铺装的户外场地，不需要做大面积的地面硬化处理，仅通过几个锚固点即可完成固定，对场地原生环境的破坏极小，适合郊野自然区域的临时休闲活动使用，能在不破坏地表植被的前提下，为活动人群提供成片的遮阳区域，避免正午林间直射阳光造成的暴晒问题。

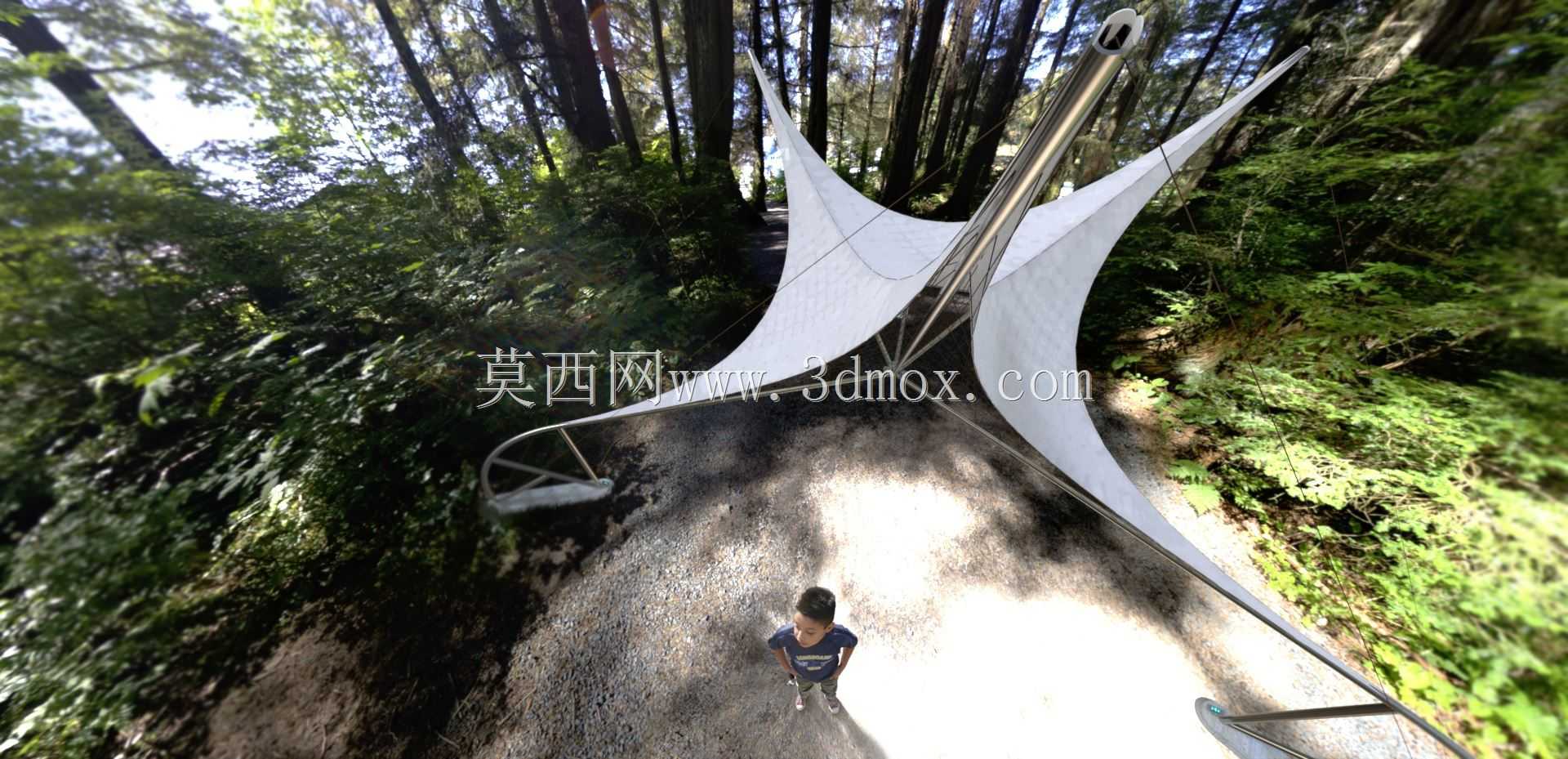

　　设计过程中优先考虑了风荷载下的结构稳定性，膜面采用双曲面张拉造型，不存在平整的受风面，自然风作用在膜面时会顺着曲面导流分散，不会形成大面积的风阻承压面，相比平面篷布的抗风表现更优，同时曲面造型能让雨水顺着膜面坡度自然流向锚固点位置，不会在膜面积水造成兜水变形。支撑构件采用轻量化的金属杆件，没有厚重的刚性框架，所有杆件均为分段式设计，单根构件长度控制在单人可搬运的范围内，不需要大型吊装设备即可完成现场组装，适合非专业人员在户外场景下快速搭建。

　　从安装边界来看，整个结构的覆盖区域可以根据锚固点的位置灵活调整，常规搭建状态下可覆盖8-12人的活动空间，锚固点距离中心区域的水平距离可根据场地树木、地形的实际情况在1.5-3米范围内调整，不需要严格按照固定尺寸定位，适配不同地形的搭建需求。膜材边缘做了加强包边处理，每个张拉点位置都设置了金属扣眼，张拉索通过卸扣与膜面扣眼连接，索长可以通过调节螺栓微调，安装时可以根据现场张紧需求逐步调整每根拉索的长度，让膜面保持均匀的张紧度，避免局部应力集中造成膜材撕裂。

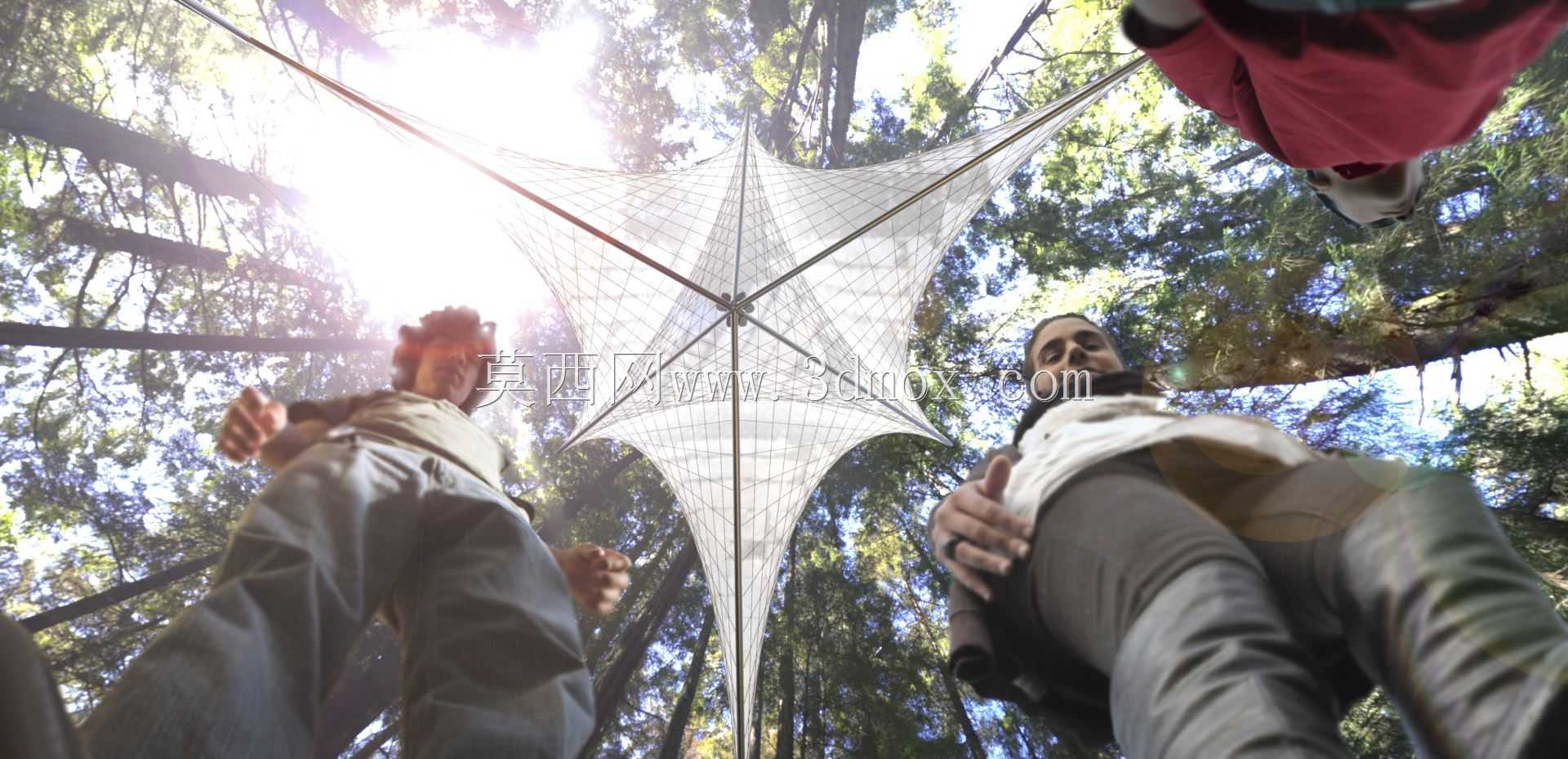

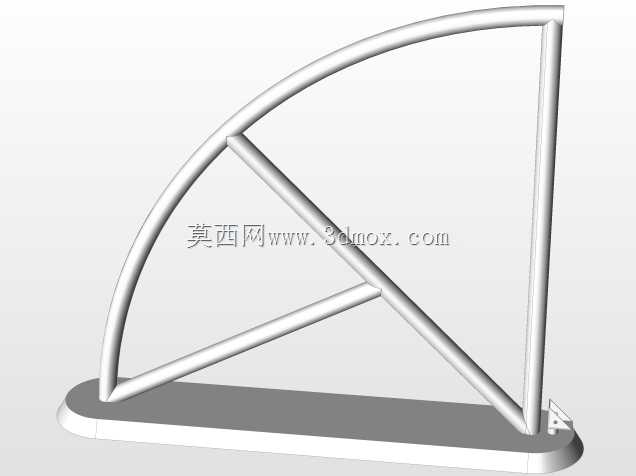

　　结构的受力逻辑完全依托张拉体系实现，支撑构件仅承受竖向的压力与拉索传递的水平分力，不需要做额外的斜向支撑，因此篷下空间没有多余的杆件遮挡，活动区域完全通透，人员在篷下活动不会被支架磕碰，也方便摆放野餐垫、小型折叠桌椅等休闲装备。膜材本身选用半透光的柔性面料，既能遮挡90%以上的直射紫外线，又不会完全阻隔光线，篷下不会形成昏暗的封闭感，能保留户外环境的自然采光效果，同时面料表面做了防泼水处理，零星小雨天气下也能保持篷下区域干燥，应对户外突发的阵雨天气。

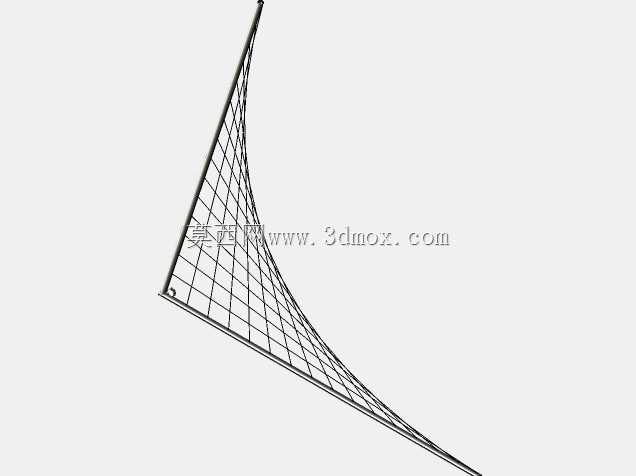

　　建模过程中对膜面的找形做了多次迭代调整，通过调整每个张拉点的高程与水平位置，让膜面的应力分布尽可能均匀，避免出现应力过小的松弛区域，也防止局部应力过大导致膜材长期受力老化加速。所有连接节点都做了圆角处理，没有尖锐的外露棱角，避免人员活动时被划伤，支撑构件的底部设置了垫脚，增大与地面的接触面积，防止杆件在软质地面上下沉，同时垫脚采用非金属材质，不会对铺装地面或者草坪造成刮损。

　　这类张拉遮阳结构相比传统露营帐篷的优势在于空间开阔性，没有封闭的围布结构，通风效果极佳，夏季使用时篷下不会出现闷热的情况，自然风可以从各个方向穿过篷下区域，在遮阳的同时保留户外的通风舒适感，同时整体造型与自然林间环境的融合度更高，不会像硬质帐篷那样在自然场景中显得突兀，适合郊野休闲、自然教育、小型户外聚会等场景使用。设计时也考虑了拆解收纳的需求，所有构件拆解后可以装入便携收纳包，总重量控制在两人可共同搬运的范围内，不需要借助运输工具即可完成转运，适合家庭户外出行、小型户外团体活动携带使用。
