适配现代Atos车型的盘式制动器转子结构设计

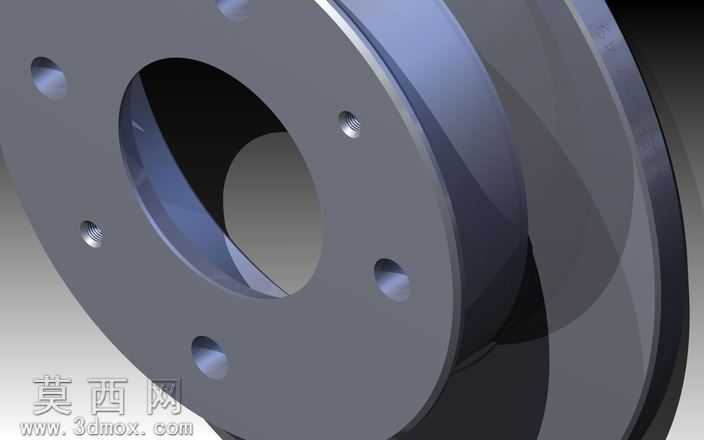

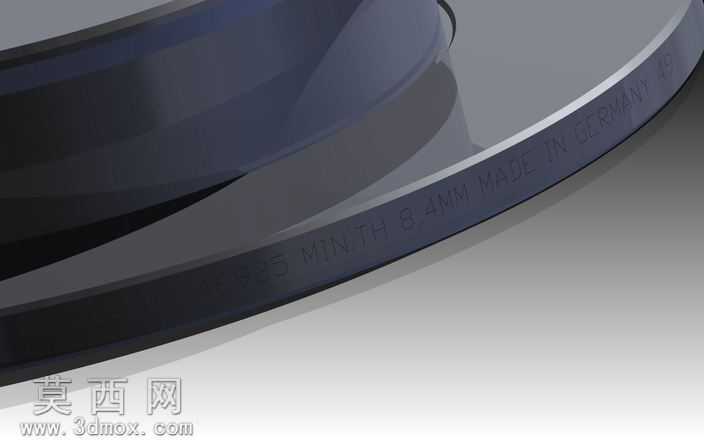

本作品为适配现代Atos车型的盘式制动器转子三维设计方案，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先基于实车制动系统的安装匹配尺寸，确定转子的核心安装基准：中心定位凸台的孔径、端面安装孔的节圆直径与孔位分布完全匹配车辆转向节的装配接口，保证装车时的同轴度与安装精度。模型构建过程中，先绘制制动盘的基体轮廓草图，通过旋转特征生成盘体的基础形态，再对摩擦工作面进行细节处理：盘体两侧的摩擦面预留了合理的平面度公差基准，边缘做了微小的倒角处理，避免长期使用后出现应力集中导致的边缘崩裂问题。中间的连接轮毂部分采用了变厚度的过渡结构，在保证与制动盘连接强度的同时，尽可能降低转子整体的转动惯量，减少制动过程中的能量损耗，也能降低非簧载质量提升车辆行驶的操控表现。材质设定上，制动摩擦盘部分选用常用的灰铸铁材质参数，在渲染时还原铸铁件哑光深灰的金属质感，表面添加了细微的铸造纹理与使用后的轻微磨损痕迹，提升模型的真实感；中间连接轮毂部分做了镀锌防锈的表面处理效果，呈现出亮银色的金属光泽，与深色的制动盘形成清晰的视觉区分，也符合实际零部件的表面处理工艺。结构设计层面，该转子采用实心盘式结构，适配小型家用车的制动力需求，整体结构简单可靠，散热性能能够满足日常城市通勤的制动工况，安装孔位采用均匀分布的六孔设计，保证螺栓紧固时的受力均匀，避免制动过程中出现转子偏摆抖动的问题。设计过程中充分考虑了零部件的可制造性，所有结构特征均符合常规铸造与机加工的工艺要求，没有出现无法脱模或者难以加工的倒扣、薄壁结构，连接轮毂与制动盘的过渡圆角经过反复调整，既能够消除应力集中隐患，也不会增加不必要的加工成本。渲染阶段采用了实景合成的展示方式，将转子模型放置于临海居民区的道路场景中，通过自然日光的光照效果，真实呈现不同材质部分的反光特性与结构细节，让观看者能够直观了解该零部件的实际形态与装车适配场景，整个模型的结构完整，装配基准清晰，既可以作为汽车制动系统学习的参考案例，也能够为同类型车型的制动部件改装、维修替换提供三维数据参考。
