泽尼特干式立式潜水泵三维结构设计

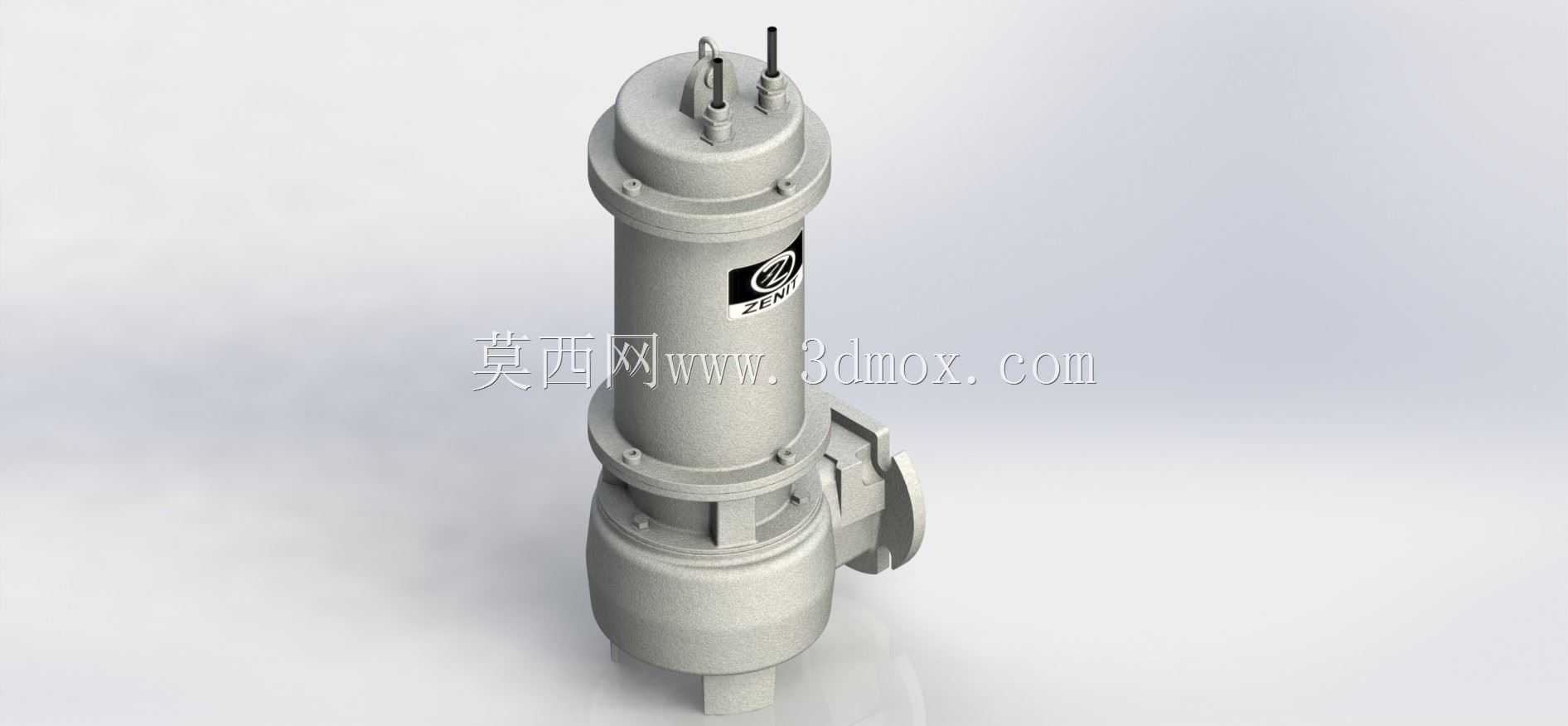

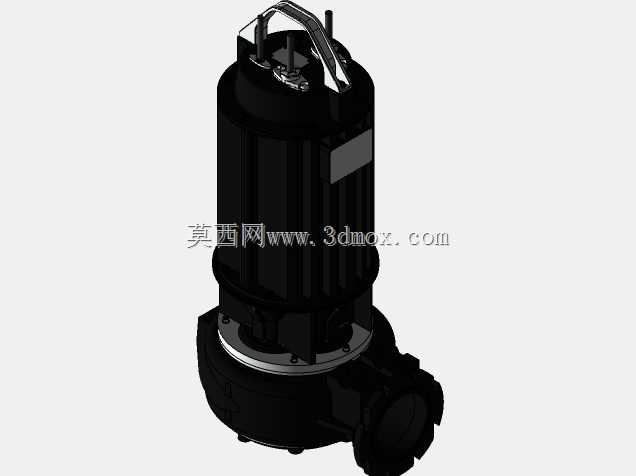

　　这款干式安装的立式潜水泵，主要面向建筑地下管网排污、工业废水提升、市政防汛排涝以及小型水处理站的流体输送场景，和普通湿式潜水泵不同，干式结构的电机腔与过流腔体完全密封隔离，电机部分无需浸泡在输送介质中，既可以适配长期浸没的水下安装工况，也能在干式泵房内完成立式安装，适配性比常规潜污泵更广。从结构设计逻辑来看，整机采用同轴立式布局，电机段位于整机上部，过流泵体位于下部，侧方设置切向出水口，这种布局能最大限度压缩安装所需的平面占地空间，在狭小的泵坑、设备间内布置时，不需要预留过大的侧向操作空间，安装基础仅需匹配底部泵脚的安装孔位即可完成固定。上部电机段的接线端采用双密封电缆进线结构，接线柱位置设置了独立的密封压盖，

　　避免输送介质或者外界水汽沿电缆缝隙渗入电机腔，电机外壳采用一体化铸造的圆柱形筒体，表面布置的环形加强筋既可以提升筒体的结构强度，抵抗深水工况的外压载荷，也能增加壳体的散热面积，即便在干式安装工况下长时间运行，电机产生的热量也能通过壳体快速散出，不会出现过热烧损的问题。中部的机械密封腔是整机设计的核心密封节点，采用双端面机械密封结构，一道密封阻隔过流腔的输送介质渗入，另一道密封阻隔外界杂质进入密封润滑腔，密封腔预留了独立的注油孔，日常维护时可以直接补充密封润滑油，不需要拆解整机就能完成密封件的状态检查与保养，大幅降低后期运维的拆解工作量。下部的过流泵体采用大流道无堵塞设计，叶轮采用开式或半开式结构，

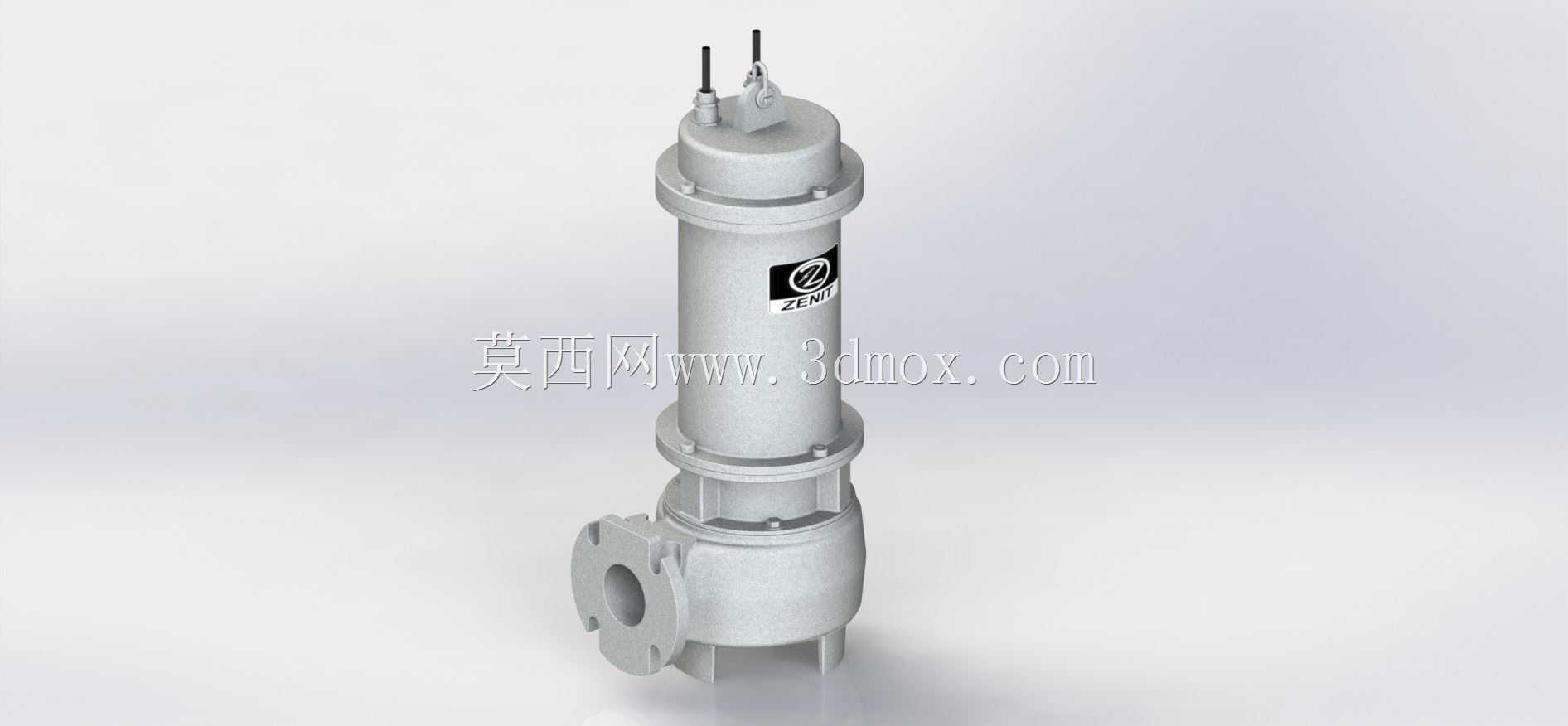

　　能够通过一定直径的固体颗粒与纤维类杂质，避免输送污水、废水时出现叶轮缠绕、流道堵塞的问题，侧方的出水口采用标准法兰连接结构，公称通径为DN200，对接管路时可以直接匹配同规格的管道法兰，不需要额外制作变径转接件，减少管路安装的配件成本与流阻损失。从安装边界来看，整机为细长型立式结构，安装时需要预留的垂直空间要覆盖整机高度加上上部接线、吊装的操作余量，平面方向仅需在出水口侧预留法兰对接的操作空间即可，底部安装脚的螺栓孔采用圆周均布设计，固定时可以根据管路走向调整整机的安装角度，不需要重新加工基础孔位。在实际选型适配时，这款泵的干式结构特性使其可以应用在介质温度偏高、腐蚀性略强的废水输送场景，因为电机不直接接触输送介质，

　　不会出现介质腐蚀电机绕组的问题，相比普通湿式潜水泵的适用介质范围更广；同时立式同轴的结构设计让整机的转动部件同轴度更容易保证，运行时的振动幅度更小，配套的安装基础不需要做额外的减震处理就能满足运行稳定性要求。建模过程中对各段连接的法兰螺栓孔位、密封槽尺寸、配合止口的公差都做了还原，能够直接用于安装布局校核、管路对接模拟、运维拆装流程演示，也可以作为同类型立式干式泵结构优化的参考蓝本，在做泵站集成设计时，可以直接将模型导入装配环境，核对泵体与周边管路、阀门、吊装设备的空间干涉情况，提前规避现场安装时的空间冲突问题。
