泽尼特SBN大口径潜水排污泵结构设计

　　这款大口径潜水排污泵的三维结构设计，核心围绕市政地下管网排污、工业厂区废水提升、商业建筑地下室污水排放这类高负荷连续运行场景展开，区别于普通清水泵的结构逻辑，整个设计从过流能力、抗堵塞性能、安装适配性三个核心维度做了针对性的结构优化。从实际工程选型的角度看，这类泵的安装边界直接决定了项目的土建成本，DN200的出口通径对应每小时最高三百方级别的过流能力，泵体整体的安装底座采用了锥形耦合定位结构，不需要在集水井内做复杂的预埋固定，配合配套的耦合导轨，后期检修时可以直接通过吊装链将泵体沿导轨提升至地面，不需要操作人员下井作业，这一点在深集水井、有毒有害废水场景下的实用性非常突出。泵体的水力结构设计上，叶轮采用了单通道大流道结构，

　　没有传统闭式叶轮的密集叶片间隙，可以轻松通过直径不超过80mm的固体杂物与长纤维物质，避免了普通排污泵运行时常见的纤维缠绕叶轮、大颗粒卡滞导致的过载烧机问题，叶轮与泵壳之间的间隙采用了可调式耐磨密封结构，长期运行出现磨损后，可以通过调整密封端盖的压紧量恢复间隙，不需要整体更换叶轮或者泵壳，大幅降低了全生命周期的维护成本。从结构建模的细节来看，整个泵体的外壳采用了上下分段式的铸造结构，中段的电机腔与下段的泵腔之间采用了双端面机械密封结构，密封腔内部预置了独立的润滑冷却油腔，即使泵在短时间露出液面运行的情况下，机械密封也能得到充分的润滑冷却，不会出现干磨烧损的问题。电机腔的上端盖设计了独立的接线腔与电缆密封结构，

　　电缆进线处采用了多层压紧式的橡胶密封件，能够承受最高十米水深的静压力不出现渗漏，同时接线腔内部预留了漏水检测探头的安装位置，可以外接监测设备，一旦密封出现渗漏可以及时触发报警停机，避免电机进水烧毁。在安装尺寸的适配性上，泵体底部的进水口采用了喇叭口式的低液位设计，最低启动液位可以控制在泵体总高度的三分之一位置，能够有效降低集水井的有效开挖深度，减少土建施工的工程量。泵体顶部的吊装吊点采用了一体化铸造的双耳结构，吊装时的受力点与泵体重心完全重合，起吊过程中不会出现倾斜卡滞的问题，配合耦合装置的导向斜面，下放安装时可以自动对准出口法兰的定位销，不需要人工下井对位，大幅提升了安装与检修的作业效率。从实际运行的工况适配来看，

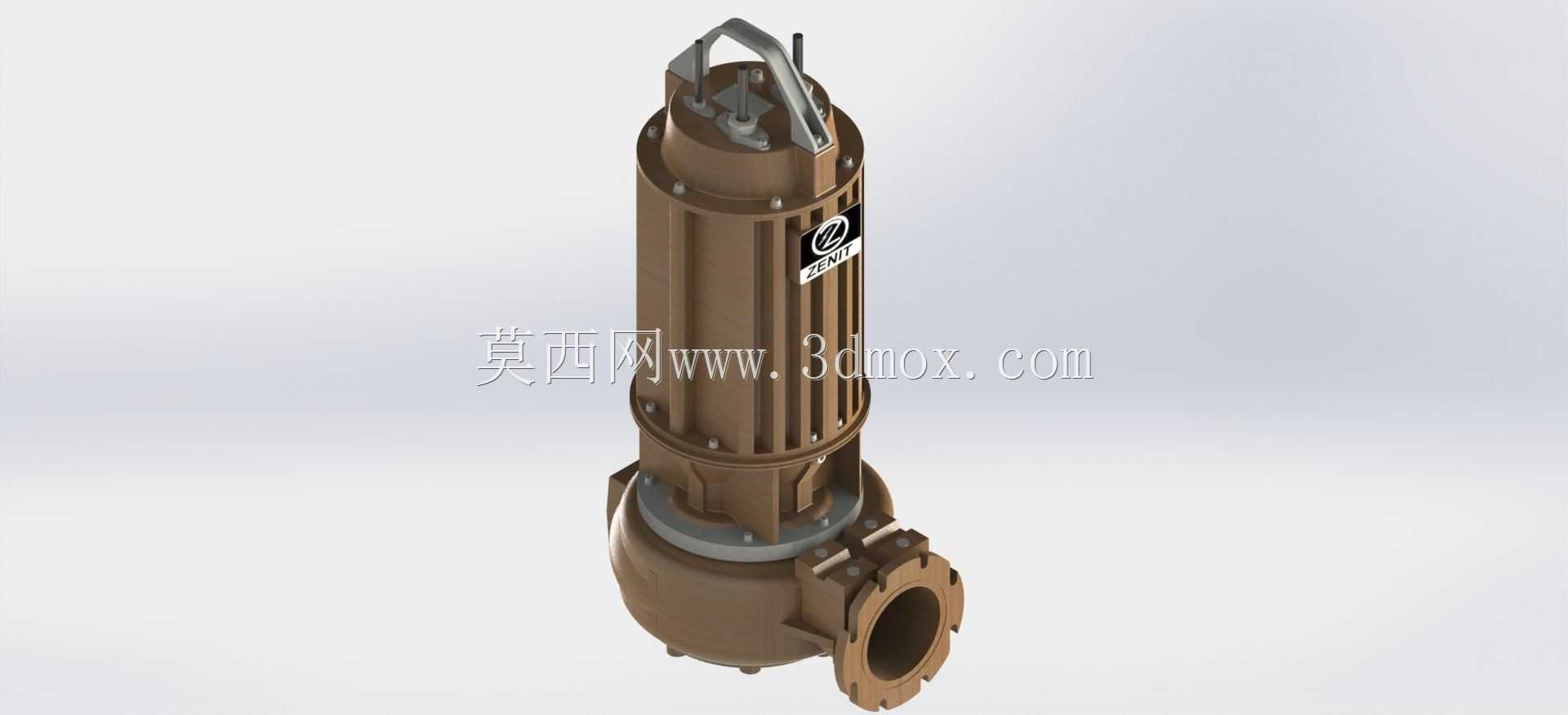

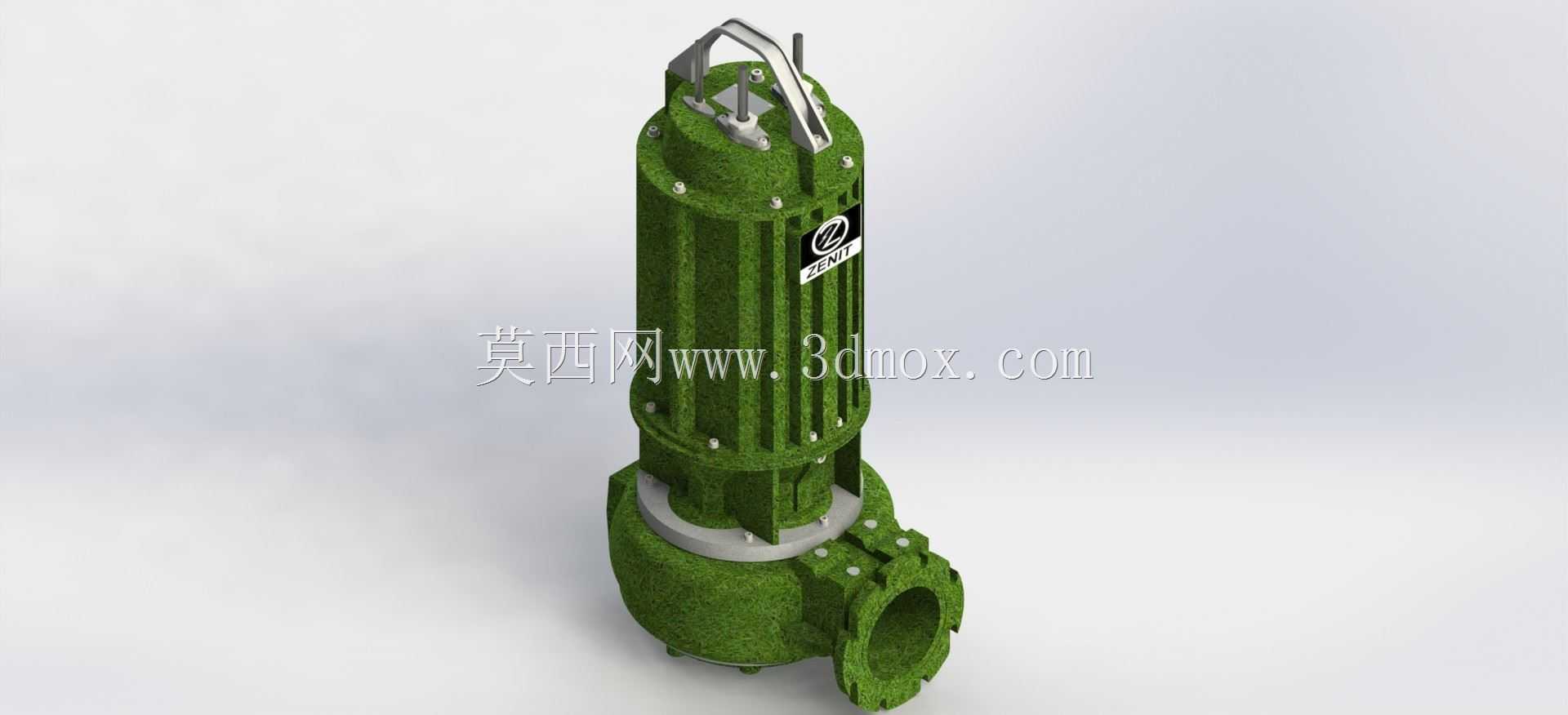

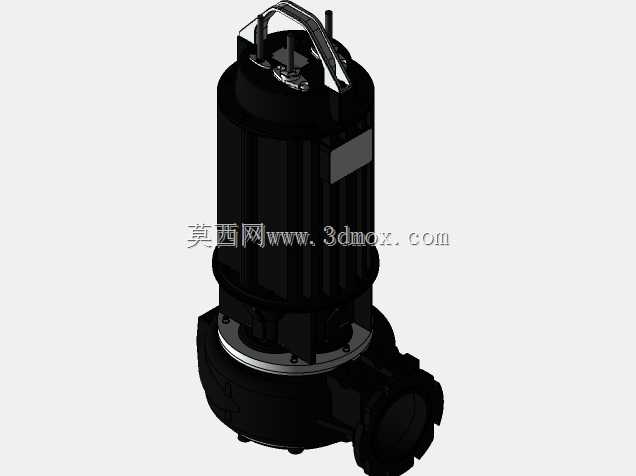

　　这款泵的结构设计充分考虑了不同场景的介质特性，泵壳的过流表面做了圆弧过渡处理，没有直角死角，避免了污物在泵壳内部沉积堵塞，同时电机的外壳设计了密集的散热筋结构，当泵完全浸没在水中时，周围的水流可以通过散热筋快速带走电机运行产生的热量，保证电机在满负荷连续运行时的温升控制在绝缘等级允许的范围内。很多初次做排污系统设计的工程师容易忽略泵的出口流速匹配问题，DN200的出口通径对应的管路流速控制在每秒两米左右，既可以保证管路内的杂物不会沉积堵管，也不会因为流速过高导致管路沿程阻力过大增加能耗，这款泵的水力模型在设计时就已经匹配了这个通径下的最优流速区间，选型时只需要根据实际扬程匹配对应的功率等级，不需要额外做水力性能的修正。另外在密封结构的设计上，泵轴与密封配合的位置采用了镀硬铬处理，表面硬度达到HRC60以上，能够抵御污水中泥沙颗粒的磨损，避免长期运行后轴表面出现沟槽导致密封失效，这一点比很多普通排污泵采用普通不锈钢轴的设计耐用性提升很多，在含沙量较高的工地排水、管网合流制排污场景下，这种结构的无故障运行时间可以提升两倍以上。整个三维模型的结构细节完整还原了实际产品的装配关系，从叶轮的锁紧螺母、密封端盖的调节螺栓，到耦合架的定位斜面、电缆密封的压紧螺塞都做了1:1的建模还原，不管是做泵站的整体装配干涉检查，还是做安装施工的技术交底，都可以直接调用模型做剖切、装配模拟，不需要再重新测绘结构尺寸。
