泽尼特GRN系列潜水排污泵结构设计

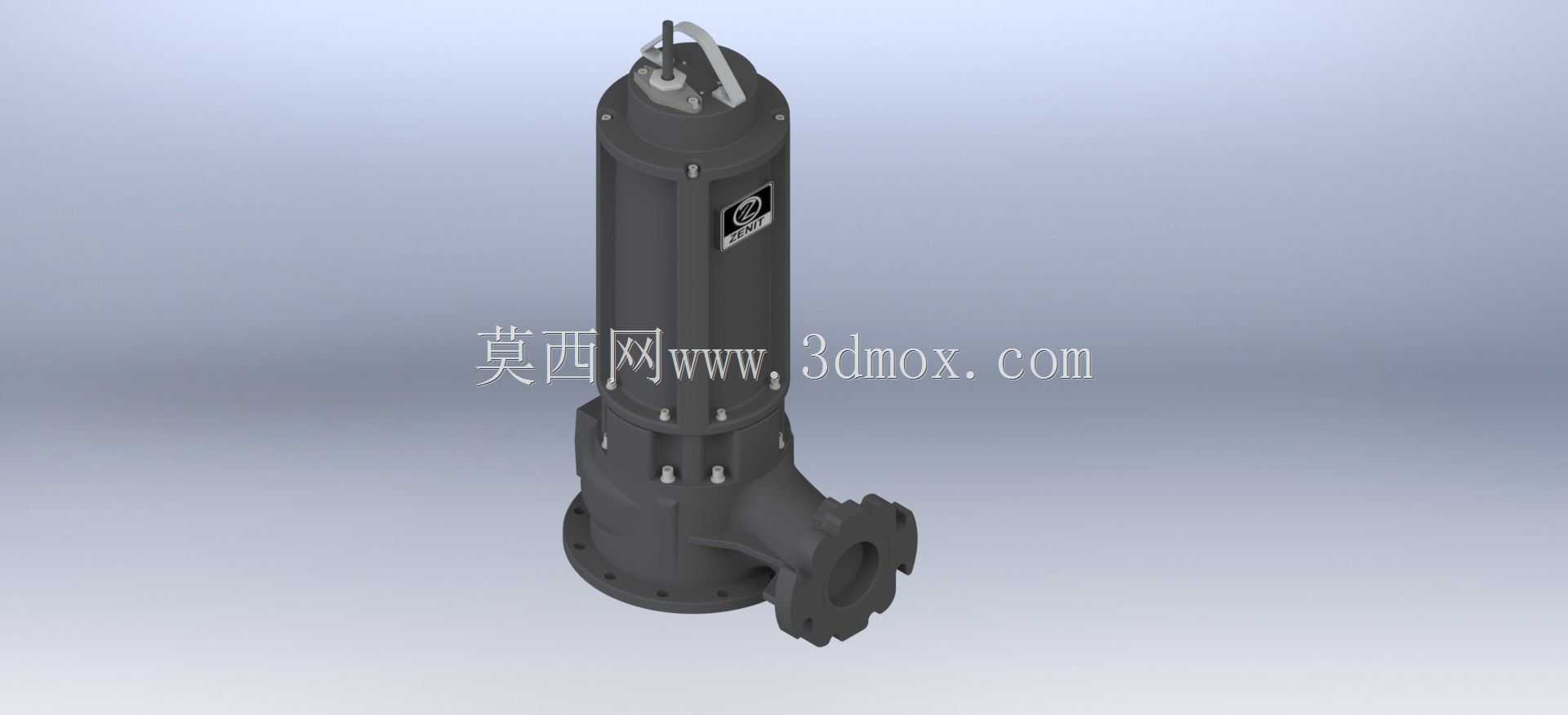

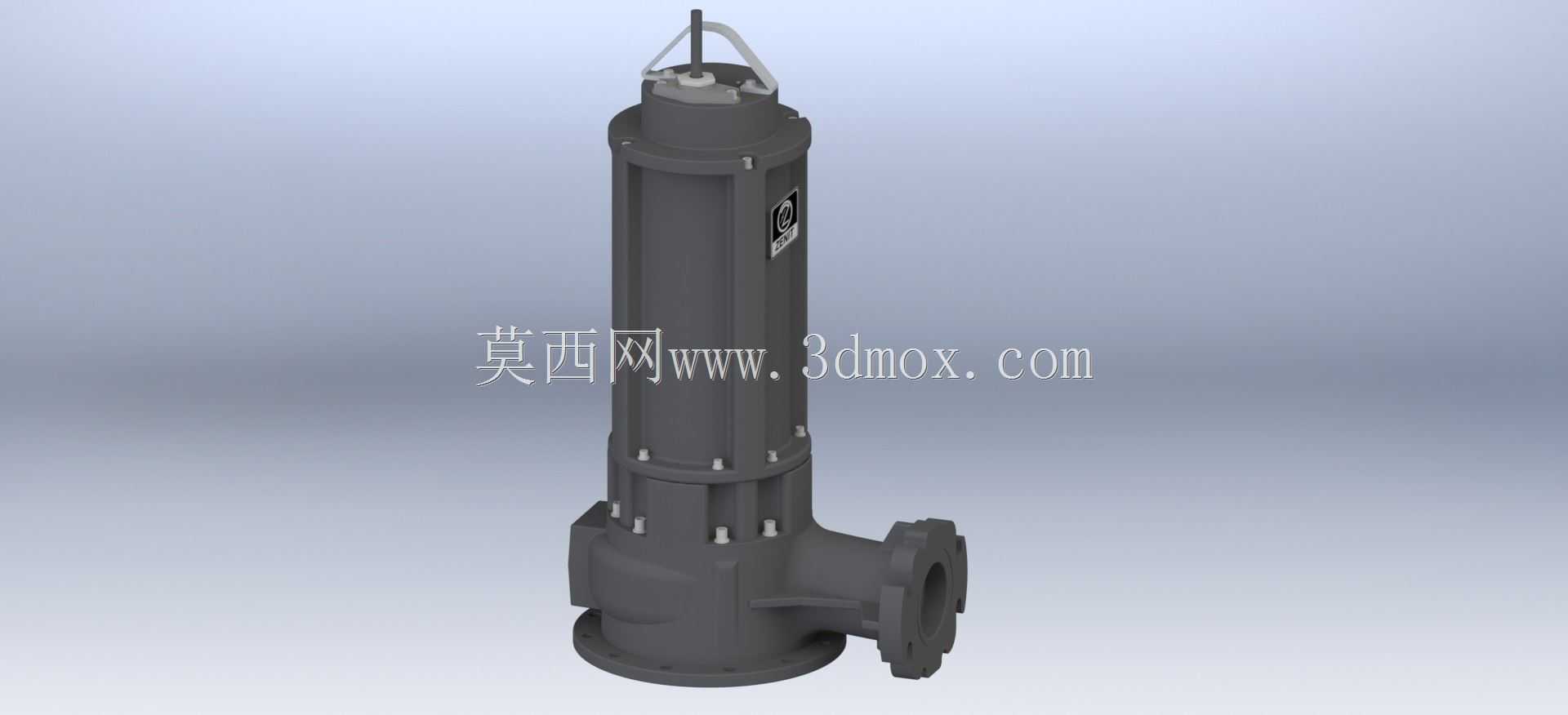

　　这款潜水排污泵的结构设计完全贴合市政管网、工业厂区污水提升、地下空间防汛排涝的实际工况需求，整体采用立式长筒式布局，核心驱动单元与过流部件集成在同一筒状壳体内，无需额外搭建长轴传动结构，大幅缩减了设备整体安装占用空间，适配狭小集水井、一体化泵站的安装边界条件。从结构设计逻辑来看，上部腔体完全密封容纳电机组件，壳体周向均匀布置的紧固螺栓沿轴向分层排布，既保证了深水工况下的腔体密封承压能力，也让日常检修拆解时的受力更均匀，避免单颗螺栓过载造成壳体密封面变形。顶部设置的提吊结构采用一体化吊耳配合穿销的设计，完全满足设备安装、检修吊装时的承重需求，吊装过程中泵体重心与吊点轴线重合，不会出现倾斜剐蹭井壁的问题。

　　侧置式的出水法兰采用标准DN200通径设计，法兰端面预留了标准螺栓孔位，可直接与现场排水管道对接，无需额外配置变径接头，减少管路沿程阻力损失的同时，也降低了现场安装的施工难度。泵体下部的进水端直接连通过流腔，叶轮腔与电机腔之间设置了多重机械密封结构，能有效阻挡污水中的固体杂质、纤维杂物进入电机腔体，避免绕组受潮、轴承磨损等常见故障。设计过程中充分考虑了潜水工况的散热需求，电机壳体直接与周边水体接触，运行时产生的热量可通过壳体直接传导到周围介质中，相比干式安装的泵组散热效率提升明显，可支持设备长时间连续运行，不会出现过热保护停机的问题。整体壳体采用铸铁材质的壁厚设计，壳体外表面做了防腐涂层处理，可适配弱酸碱污水、含固体颗粒的生活污水、

　　雨水等多种介质输送场景，过流部件的流道做了顺滑过渡处理，能有效减少纤维、大直径颗粒在流道内的缠绕堵塞概率，降低日常运维的清堵频率。安装时仅需将泵体垂直吊入集水井内，对接出水管道、固定好耦合装置即可完成安装，无需复杂的同轴度校正工序，相比传统长轴液下泵，安装调试周期可缩短60%以上，后期运维时直接通过吊链将泵体提升至地面即可拆解检修，无需排空井内积水，大幅降低运维作业的难度与成本。在结构细节处理上，壳体周向的加强筋沿轴向均匀分布，既提升了长筒壳体的径向抗变形能力，也在吊装、运输过程中起到防护作用，避免外力磕碰造成壳体凹陷影响密封性能。电缆出线位置设置在泵体顶部最高处，出线处采用密封格兰头配合压紧结构，即使泵体完全潜入水下，也不会出现水顺着电缆缝隙渗入电机腔的问题。底部的泵脚采用一体化铸造结构，支撑面平整，放置在集水井底部时可保持泵体垂直，不会因底部杂物堆积造成泵体倾斜，影响叶轮运行间隙与密封件的使用寿命。
