碗型制品注塑成型模具三维结构

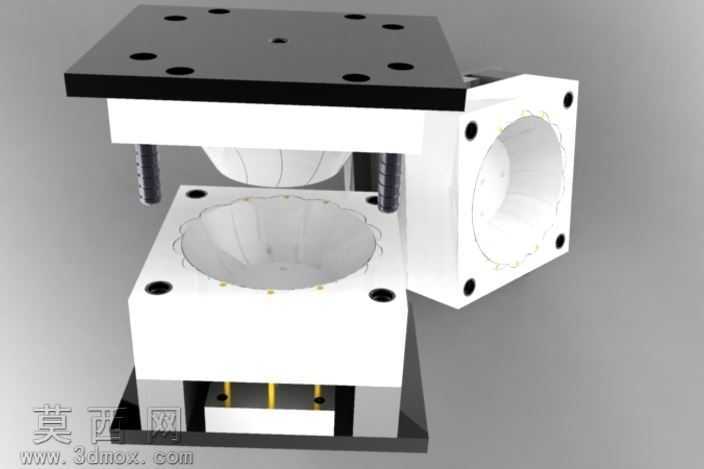

本套模具为针对碗型回转类塑料制品开发的注塑成型工装，整体采用标准两板模基础结构进行适配化设计，建模阶段严格遵循注塑模具设计规范，对各功能部件进行了精准的参数化建模。从结构组成来看，模具分为定模侧与动模侧两大模块，顶部黑色部件为定模固定板，用于将定模部分固定在注塑机定模安装板上，板面均匀分布的安装孔位经过精准定位，可保证模具安装后的同轴度精度；定模侧集成了碗型制品的凸模型芯，型芯曲面完全匹配制品内表面轮廓，曲面过渡顺滑无棱角，可避免成型后制品出现应力集中问题。动模侧设置了与制品外轮廓完全贴合的凹模型腔，型腔边缘设计了精准的分型面贴合结构，合模时可与定模侧紧密贴合，防止注塑过程中出现飞边溢料问题。模具四角配置了导柱导套导向结构，图中可见的黑色导向柱可在合模过程中提供精准导向，避免定动模出现错位偏差，保证型腔与型芯的同轴度，进而保障成型制品的壁厚均匀性。动模部分下方集成了顶出机构，图中可见的黄色顶杆均匀分布在型腔周边，开模后可通过顶杆同步动作将成型后的制品平稳顶出，避免顶出过程中制品出现变形、顶白等缺陷。模具侧方设置的白色方块结构为侧向抽芯模块？不对，仔细观察侧方模块为带安装孔的结构，实际是为了适配制品侧方特征预留的结构？不，重新梳理：建模过程中对各部件的装配关系进行了完全还原，所有连接孔位、紧固螺丝位置都按照实际加工标准进行设计，模架部分采用标准模架参数，可直接适配常用规格的卧式注塑机安装使用。材质渲染方面，定动模板采用了模具钢常用的金属质感表现，表面呈现细腻的磨砂金属质感，导向部件、顶杆等功能件做了差异化的材质区分，可直观分辨不同功能模块的位置与作用。设计思路上，这套模具针对碗型制品的深腔结构特点，将型芯设置在定模侧、型腔设置在动模侧，开模后制品会随开模动作留于动模侧，配合周边均匀布置的顶杆结构，可实现制品的平稳脱模，同时分型面设置在制品开口边缘位置，可最大程度降低分型线对制品外观的影响，浇口位置可根据注塑工艺需求设置在制品底部中心位置，保证熔体填充过程中的流动均匀性，避免出现填充不满、熔接痕等成型缺陷。整套模型完整还原了注塑模具从安装固定、合模导向、型腔成型到制品顶出的全流程功能结构，各部件之间不存在干涉问题，可作为同类回转体薄壁塑料制品模具设计的参考案例。
