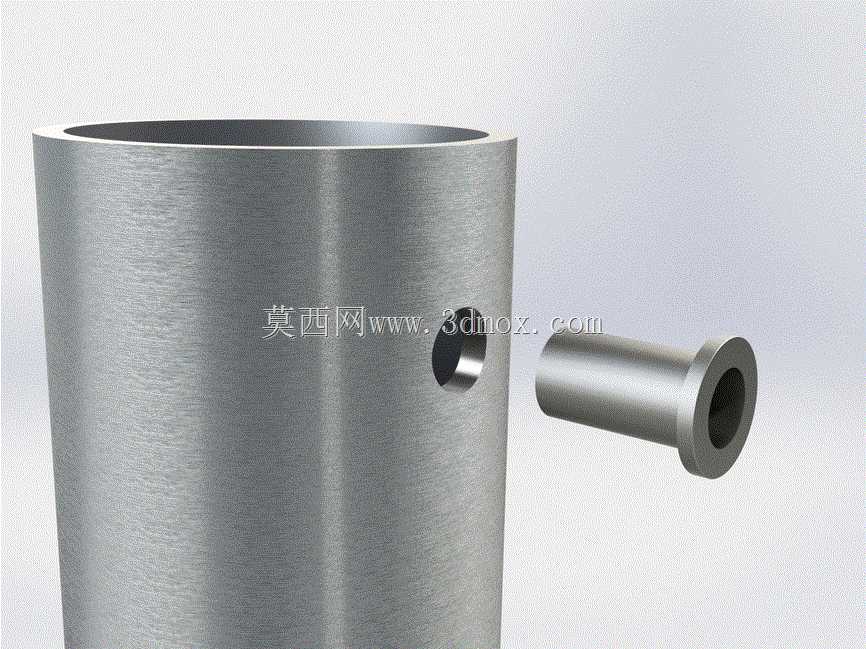

带侧孔圆柱锁紧套配套销钉结构设计

　　这套锁紧结构常见于需要轴向定位同时传递周向扭矩的传动场景，比如小型输送辊的轴端固定、精密导柱的行程限位、轻工设备里的调节杆锁止工位，区别于普通六角锁紧螺母，它采用圆柱套体配合径向锁紧销的形式，不会在套体外周预留扳手卡位，外圆可以做到和安装孔完全贴合，适配那些安装空间局促、外壁没有足够空间容纳扳手操作的紧凑设备腔体。从结构功能来看，套体内壁可以加工成光孔或者细牙内螺纹，根据实际安装需求选择，侧壁的径向通孔是核心功能位，配套的带肩销钉穿入后，既可以顶住内部穿装的轴件表面实现径向顶紧锁止，也可以卡入轴件预先加工的环槽或者定位孔里，实现轴向位置的硬限位，避免轴件受轴向载荷时出现窜动，带肩的销钉头部可以贴紧套体外壁，

　　防止销钉受振动松脱后掉入设备内部，相比传统的顶丝锁紧，这种带肩销钉的接触面积更大，顶紧时不会在软质轴面压出太深的凹痕，后续拆卸维护时轴件不会因为凹痕卡滞难以抽出。设计这套结构的时候，首先要确认安装边界：套体的外径要和安装基座的孔位采用H7/h6的间隙配合，保证套体可以顺利压入基座孔，同时不会出现径向晃动，套体的长度要比基座安装孔的深度短0.2到0.3毫米，避免压装时套体端面突出基座表面影响其他部件装配；侧壁的径向孔位置要避开套体两端的应力集中区，距离套体端面至少保留一个壁厚的距离，防止锁紧受力时孔位周边出现开裂，销钉的杆部直径和径向孔采用H8/h7配合，既保证销钉可以顺利穿入，又不会有过大的旷量，

　　销钉头部的肩台直径要比杆部大3到4毫米，肩台厚度控制在1.5到2毫米，保证足够的承压面积，不会因为锁紧力过大导致肩台变形。实际应用中，这种结构不需要额外的防松垫圈，因为销钉穿入后和轴件形成的是刚性卡位，哪怕设备长期受振动载荷，也不会像螺纹锁紧那样出现回转松脱，在一些需要频繁调整轴件轴向位置的工位，只需要拔出销钉就可以滑动轴件调整位置，调整到位后重新插入销钉即可完成锁止，操作效率比拧动螺母要高很多，尤其适合食品包装、纺织设备这类需要频繁换型调整工位的生产线。建模的时候要注意，套体内壁和径向孔的相交处要做0.2毫米的倒角，避免销钉穿入时被孔边的毛刺卡滞，销钉的导入端也要做15度的导入倒角，方便现场装配时快速对准孔位，

　　套体的两端外圆要做0.3毫米的倒角，压入基座孔时可以自动导正，不会刮伤基座孔的内壁。另外要考虑受力匹配：如果是用于传递扭矩的场景，销钉的抗剪强度要匹配设备的额定扭矩，核算的时候要按销钉的双剪切面计算承载能力，套体的壁厚也要满足径向锁紧时的刚度要求，不能因为顶紧力过大导致套体外圆胀大，卡在基座孔里无法拆卸。这种结构相比传统的圆螺母加止动垫圈的组合，零件数量更少，轴向占用的安装空间更小，不需要在轴件上加工退刀槽和止动垫圈卡位，轴件的加工工序更简单，整体装配成本更低，在中小型自动化设备的轻载传动工位应用非常广泛。
