M12规格150mm长度贯穿式膨胀螺栓结构

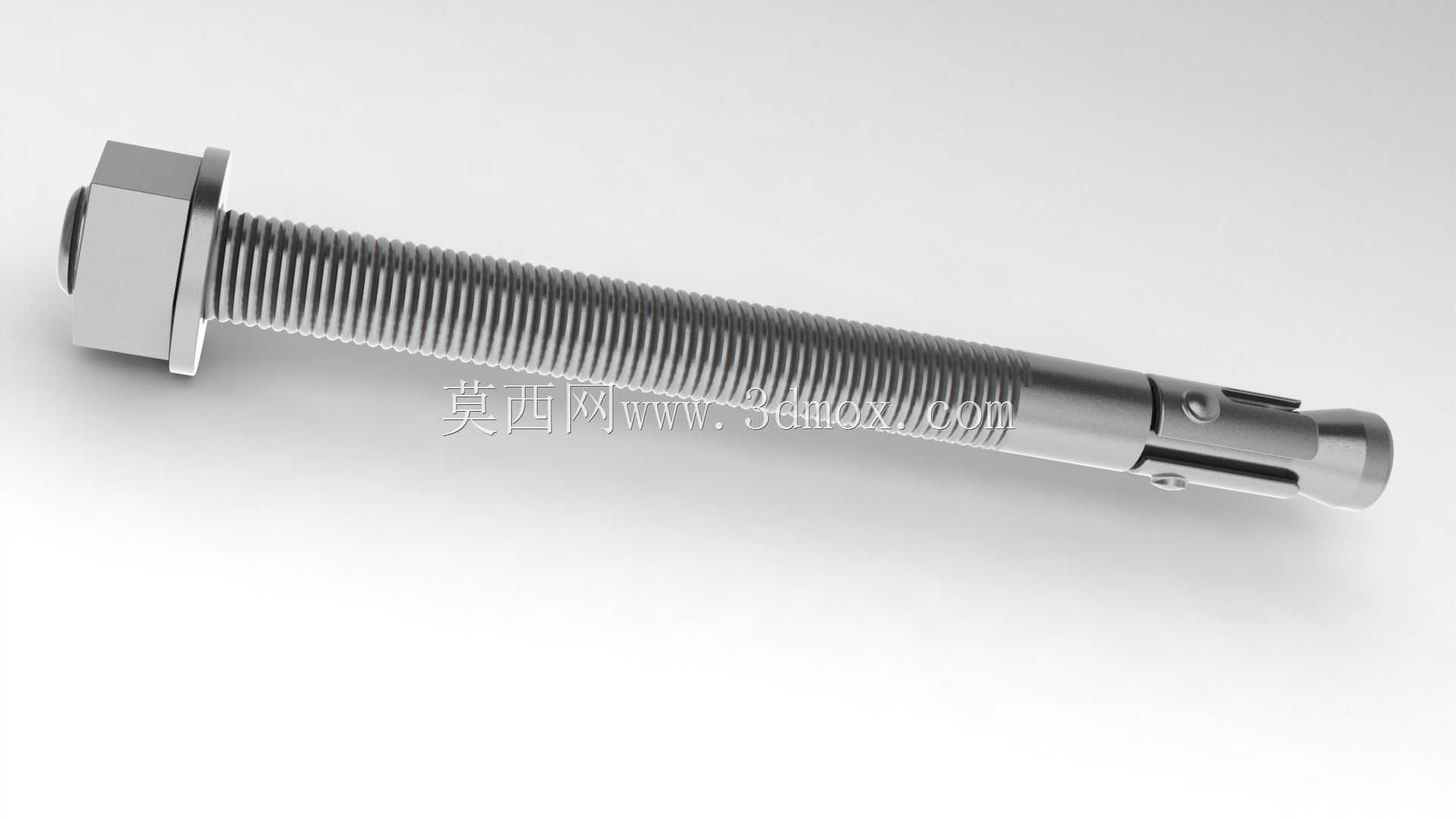

　　在建筑机电安装、钢结构附属构件固定、工业设备基座锚固、装饰装修骨架挂载等场景中，贯穿式膨胀螺栓是极为常用的后锚固连接件，这款M12规格、有效长度150mm的贯穿螺栓，适配多数需要穿过被固定件再完成锚固的安装工况，区别于普通外膨胀螺栓需要预先将被固定件套入螺杆再敲入膨胀管的安装逻辑，贯穿式结构允许施工人员先完成钻孔、清孔、放入膨胀套的工序，再将螺杆穿过被固定件的安装孔直接拧入，大幅降低厚壁构件、带空腔夹层构件的安装对位难度，尤其适合风管支吊架、管道托架、电缆桥架吊件这类需要后期调整安装位置的作业场景。从结构设计来看，这款螺栓采用六角头带法兰面的头部设计，法兰面的承压面积比普通六角头大35%左右，拧紧时可以有效降低被固定件表面的压应力，

　　避免薄钢板、铝合金型材这类低硬度基材被螺栓头压溃变形，螺杆部分采用全牙段设计，螺纹精度适配普通6H级螺母，整个螺杆长度范围内都可以实现螺母的位置调节，适配不同厚度的被固定件叠加安装需求。膨胀端采用三瓣式开槽结构，胀套与螺杆尾部的锥度配合段经过尺寸匹配优化，当拧紧螺母带动螺杆轴向回缩时，锥面会均匀撑开三个胀瓣，让胀瓣外侧的防滑齿完全贴合钻孔内壁，相比两瓣式膨胀结构，三瓣设计的锚固力分布更均匀，在混凝土、实心砖这类硬质基材上的抗拔承载力离散性更小，不会出现单侧胀瓣撑开过度导致的应力集中问题。从安装边界尺寸来看，这款螺栓适配的钻孔直径为16mm，钻孔有效深度需要达到170mm以上，才能保证整个膨胀套完全埋入基材，预留足够的胀开行程，

　　被固定件的安装孔直径建议加工为13mm-14mm，既可以保证螺杆顺利穿过，又不会因为间隙过大导致法兰面承压不足。螺杆的贯穿设计允许被固定件的总厚度在0-100mm区间内调整，当被固定件厚度较小时，可以在螺栓头侧加装平垫与弹垫来补偿锁紧行程，避免螺母拧到行程终点仍未压紧构件。在实际选型应用中，这款螺栓适合C25及以上强度等级的混凝土基材、MU10以上的实心烧结砖基材，不适合在轻质加气块、空心砖这类低强度、有空腔的基材上使用，若必须在这类基材上使用，需要配套专用的空心砖胀套或者化学胶管来提升锚固力。日常施工中需要注意，放入膨胀套之前必须将孔内的浮灰、碎屑清理干净，否则浮灰会填充在胀瓣与孔壁之间，大幅降低摩擦锚固力，

　　拧紧螺母时的扭矩建议控制在45N·m-55N·m之间，扭矩过大会导致胀瓣过度撑开崩裂混凝土孔壁，扭矩不足则会导致胀瓣未完全撑开，锚固力达不到设计要求。从三维建模的角度来看，这款螺栓的建模重点集中在尾部锥面与胀套开槽的配合间隙上，建模时需要预留0.1mm-0.15mm的装配间隙，模拟实际生产中的公差配合，避免虚拟装配时出现干涉，螺纹部分可以采用简化的装饰螺纹线或者实体扫描螺纹，若用于施工模拟动画制作，建议将胀套设置为可变形零件，模拟拧紧过程中胀瓣向外撑开的形变过程，更直观展示锚固原理。法兰面与六角头的过渡圆角需要按照冷镦成型的工艺要求设计R0.8-R1的圆角，避免出现尖锐直角，既符合实际生产工艺，也能减少应力集中，提升螺栓头部的抗剪切强度。在设备安装场景中，这类贯穿螺栓常用于小型风机、水泵、控制箱这类轻型工业设备的地面固定，相比预埋螺栓，它不需要在混凝土浇筑阶段提前定位，安装灵活性更高，后期设备移位时也可以直接拆除，不会在地面留下过长的外露螺杆，在幕墙龙骨安装、户外广告牌支架固定场景中，全牙螺杆的设计可以适配不同厚度的找平垫片，方便调整龙骨的垂直度与平整度，不需要额外加工定制不同长度的螺栓。
