外六角混凝土锚固螺栓结构设计

　　在建筑施工、机电设备安装、幕墙固定等涉及混凝土基材锚固的场景中，这类带连续螺旋肋的外六角螺栓是替代传统膨胀螺栓、化学锚栓的常用紧固方案，尤其适用于对锚固可靠性、安装效率有较高要求的作业面。从结构设计逻辑来看，螺栓杆部的螺旋肋并非普通螺纹结构，其牙型角度、肋高参数经过针对性匹配，安装时可直接在预制钻孔的混凝土内壁切削出啮合螺纹，无需额外搭配膨胀套管或化学胶管，大幅简化安装工序，同时避免了化学锚栓固化等待时间长、受温湿度影响大的缺陷。

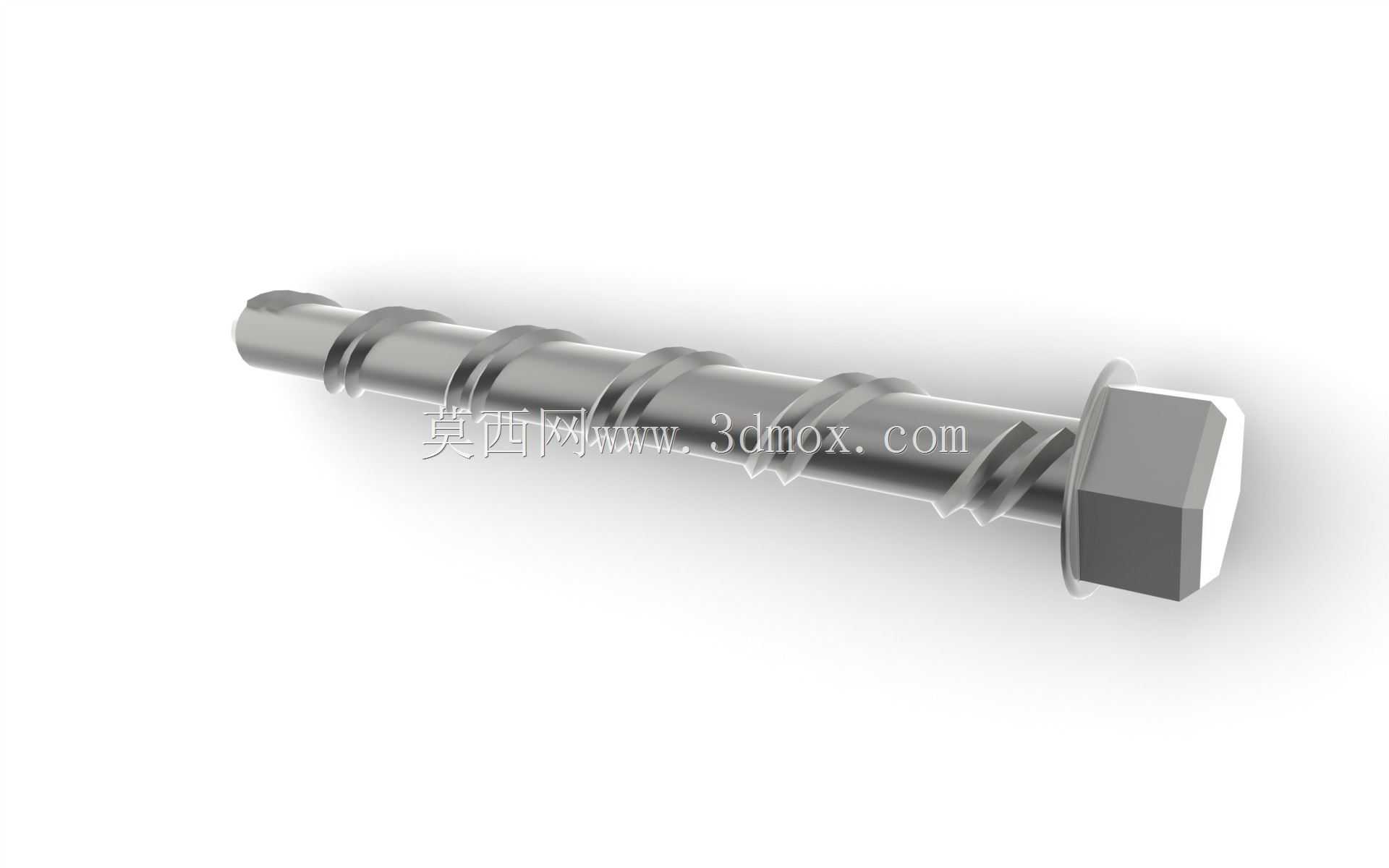

　　从外形尺寸与安装边界来看，该款螺栓公称直径8mm，有效锚固长度100mm，对应的混凝土基材钻孔直径需控制在8.2-8.5mm区间，钻孔深度需超出螺栓锚固长度10-15mm，预留足够的排屑空间，避免安装时碎屑堆积导致螺栓无法拧入到位或出现锚固力不足的问题。头部采用标准外六角结构，可直接适配普通电动扳手、套筒工具作业，拧紧过程中杆部螺旋肋与混凝土孔壁紧密咬合，随着扭矩增大，肋部嵌入混凝土基材形成机械锁键效应，相比传统膨胀螺栓靠挤压孔壁产生摩擦力的锚固方式，其抗振动、抗冲击性能更优，在长期动载荷作用下不易出现松动滑移。

　　实际应用中，这类螺栓可用于混凝土墙面、地面、梁柱上固定管线支架、设备基座、轻钢龙骨、防护栏等构件，适用的混凝土强度等级覆盖C20到C50区间，对于存在开裂风险的混凝土基材，螺旋肋的嵌入结构也能提供更稳定的拉拔承载力。设计建模过程中，需要重点关注螺旋肋的导程参数与头部承压面的平面度：导程过大易导致安装时切削阻力过大，甚至出现螺栓拧断的情况；导程过小则会降低啮合牙数，影响锚固强度。头部承压面需保证与杆部轴线垂直，避免拧紧时出现偏载，导致局部应力集中损坏混凝土孔口结构。

　　杆部末端做了小角度倒角处理，方便安装时快速对准钻孔，同时减少初始拧入的阻力；螺旋肋的牙顶做了微小圆弧过渡，避免安装时切削混凝土产生过多碎屑，同时降低肋部应力集中系数，提升螺栓本身的抗扭强度。与普通机加工螺栓不同，这类混凝土锚固螺栓的螺旋肋是冷镦挤压成型，建模时需要还原冷镦工艺带来的牙型圆角特征，不能直接套用普通公制螺纹的截面参数，否则后续做有限元分析时，锚固力模拟结果会与实际测试值出现较大偏差。

　　在设备选型匹配时，需要根据被固定件的总重量、载荷性质（静载/动载）、混凝土强度等级核算锚固深度与螺栓数量，该款8×100规格的螺栓，在C30混凝土中的单颗拉拔承载力设计值可达到12kN以上，抗剪承载力设计值约8kN，可满足多数中小型机电设备、管线支架的固定需求。安装过程中需要注意钻孔完成后需清理孔内浮尘，避免浮尘隔在螺旋肋与混凝土之间降低啮合强度，拧紧扭矩需控制在20-25N·m区间，扭矩过大会导致混凝土孔壁破碎，扭矩不足则会导致锚固力达不到设计要求。

　　建模时还需考虑螺栓与被固定件安装孔的配合间隙，被固定件的安装孔直径建议取9mm，既方便螺栓穿入，又能保证头部承压面有足够的接触面积，避免压溃被固定件的接触面。对于有防腐要求的户外安装场景，该类螺栓通常采用镀锌表面处理，建模时无需额外表现涂层厚度，仅需在模型属性中标注表面处理要求即可，避免模型特征过于冗余影响装配效率。
