沉头内六角混凝土锚固螺栓结构设计

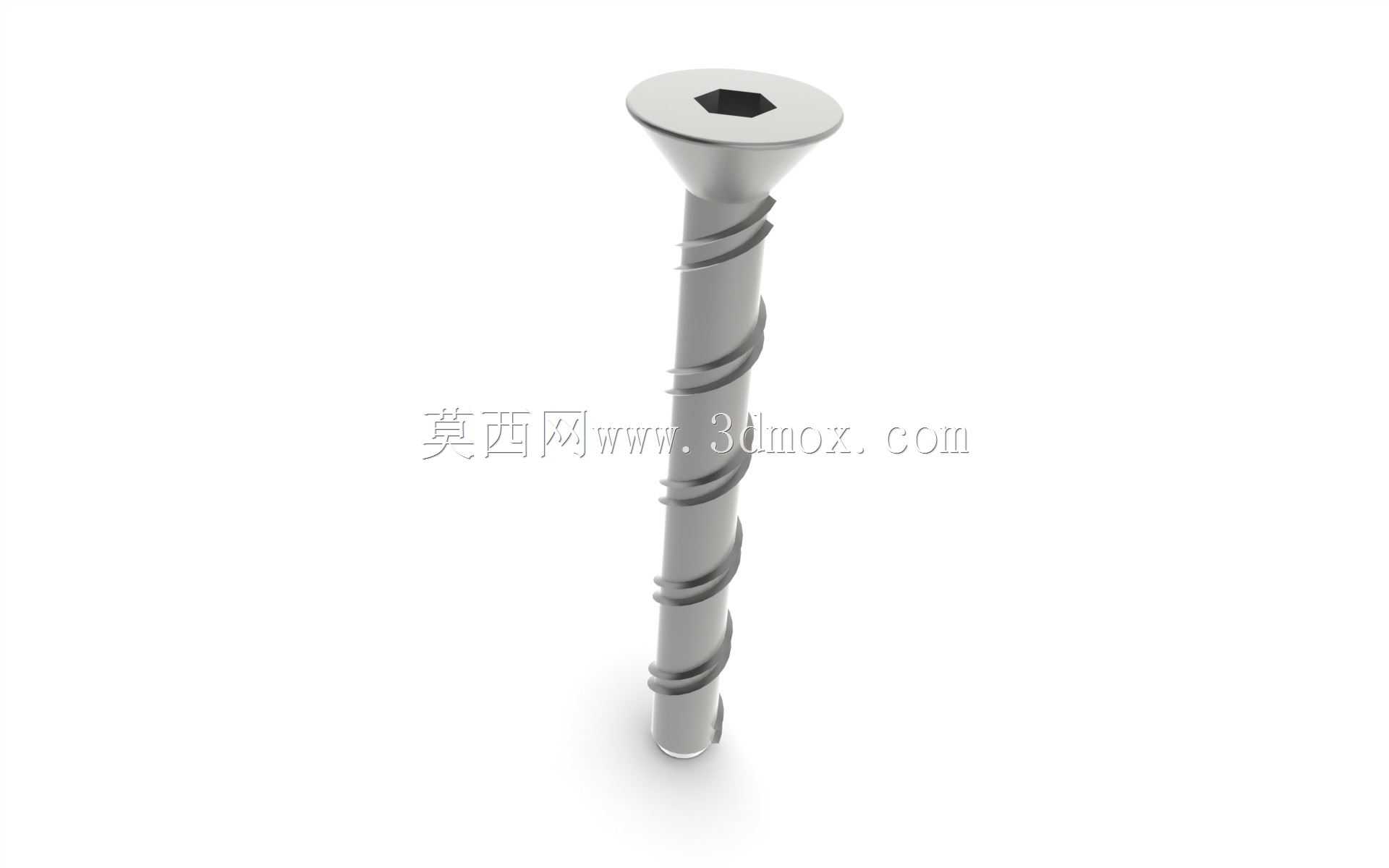

　　在建筑施工、机电设备安装、幕墙龙骨固定等涉及混凝土基材锚固的作业场景中，这类沉头内六角结构的混凝土专用螺栓是应用频次极高的紧固连接件。不同于普通机牙螺栓依赖预制螺纹孔实现锁紧的逻辑，该类螺栓的螺纹牙型经过针对性优化，牙距更宽、牙侧切削角度经过反复调校，在旋入混凝土基材预先钻好的适配孔时，能够通过螺纹牙对孔壁混凝土的挤压、嵌合，形成足够的机械咬合力，无需额外搭配膨胀套管或化学锚固胶，即可实现可靠的锚固效果，大幅降低现场施工的工序复杂度。从结构设计逻辑来看，头部采用90度沉头造型，完全是为了适配安装后表面齐平的需求——在装配式构件拼接、装饰面板固定、设备底座贴装等场景中，突出的紧固件头部会干扰后续构件的装配精度，甚至造成安装间隙，

　　沉头结构在螺栓完全锁紧后，头部端面可与被连接件表面完全齐平，既不会产生干涉，也能避免外力磕碰造成的头部损伤，同时兼顾外观的平整性。头部的内六角驱动结构，相比十字槽、一字槽等驱动形式，能够承受更大的安装扭矩，在旋入硬度较高的混凝土基材时，不会出现槽口打滑、拧花的问题，配合内六角扳手可以稳定传递扭矩，确保螺栓旋入深度达到设计要求，保证锚固力的稳定性。螺杆部分的螺纹并非通长设计，靠近头部的位置预留了一段光杆段，这段光杆的直径与被连接件的安装孔间隙经过严格匹配，在锁紧过程中，光杆段可以对被连接件形成精准的径向定位，避免螺栓锁紧后被连接件出现径向窜动；同时光杆段的长度对应被连接件的常规厚度范围，确保螺纹段能够完全进入混凝土基材的有效锚固层，不会因为被连接件过厚导致螺纹旋入深度不足，影响锚固可靠性。螺杆末端做了小角度的倒角导向处理，现场施工时，工人将螺栓对准预制钻孔后，不需要反复调整对位，顺着倒角的导向即可顺利将螺栓插入孔内，减少高空作业、狭小空间作业时的对位难度，提升安装效率。螺纹牙的表面做了连续的螺旋槽结构，这一设计并非装饰作用，而是在旋入过程中，能够将钻孔残留的少量混凝土碎屑顺着螺旋槽排出孔外，避免碎屑堆积在孔底造成螺栓无法旋入到位，同时也能减少旋入过程中的阻力，降低安装时的劳动强度。从安装边界尺寸来看，该规格螺栓的公称直径为10mm，对应的混凝土钻孔直径需要控制在10.2-10.5mm区间，钻孔过大会导致螺纹与孔壁的咬合力不足，锚固力达不到设计要求，

　　钻孔过小则会造成旋入阻力过大，甚至出现螺栓拧断、孔壁混凝土崩裂的问题；螺栓总长度为100mm，对应的有效锚固深度需要保证不低于60mm，也就是被连接件的总厚度不能超过40mm，否则螺纹段进入混凝土的深度不足，在承受拉拔载荷、剪切载荷时容易出现拔出失效。在实际工程应用中，这类螺栓常被用于固定混凝土墙面的管线支架、设备安装的角码、轻质隔墙的龙骨连接件、户外广告牌的底部固定件等场景，相比传统的膨胀螺栓，它的安装工序更简单，不需要敲击膨胀套管，不会对混凝土孔壁造成额外的挤压破坏，在强度等级C25及以上的混凝土基材中，单颗螺栓的抗拔承载力可以达到12kN以上，抗剪承载力可以达到8kN以上，完全满足常规中小型设备、构件的固定需求。建模过程中，

　　需要重点关注沉头部分的角度公差、内六角槽的深度公差、螺纹牙型的轮廓精度，这些尺寸直接影响螺栓的实际安装适配性——如果沉头角度偏差超过2度，安装后头部就无法与沉孔完全贴合，会出现局部间隙；内六角槽的对边尺寸如果偏小，会导致标准内六角扳手无法插入，偏大则会出现配合间隙过大，拧转时容易打滑；螺纹牙型的螺距、牙高如果偏差过大，旋入混凝土时的咬合力会出现明显波动，无法保证锚固性能的一致性。此外，螺杆部分的同轴度公差需要控制在0.1mm以内，否则旋入过程中会出现偏斜，导致螺栓与孔壁的接触不均匀，局部应力过大造成混凝土局部碎裂，影响整体锚固强度。在进行装配仿真验证时，需要模拟螺栓旋入过程中混凝土孔壁的应力分布，确认螺纹牙的嵌入深度均匀，不会出现局部应力集中超过混凝土抗压强度的区域，同时验证螺栓完全锁紧后，沉头面与被连接件的接触面积不低于沉头锥面总面积的85%，确保锁紧力能够均匀传递到被连接件表面，不会出现局部压痕或者锁紧力不足的问题。
