天顶CH701短距起降飞机机翼结构三维设计

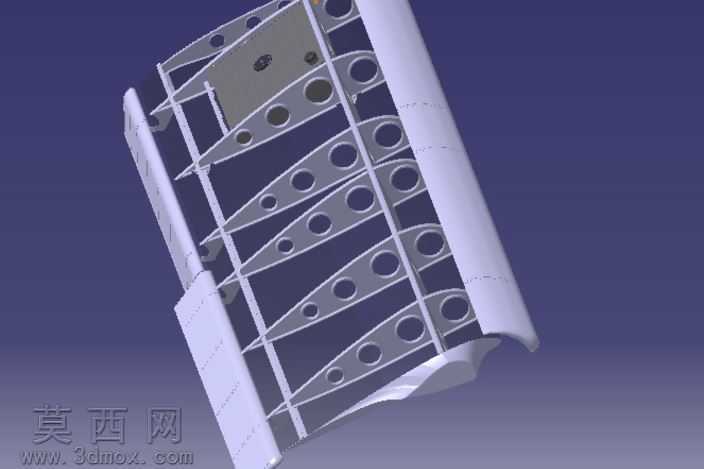

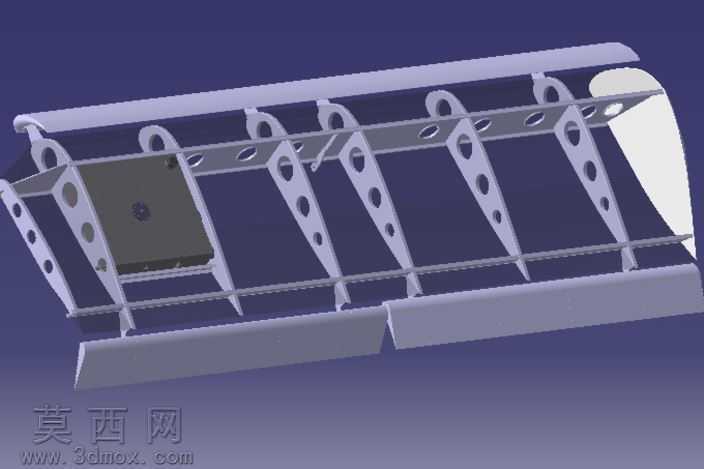

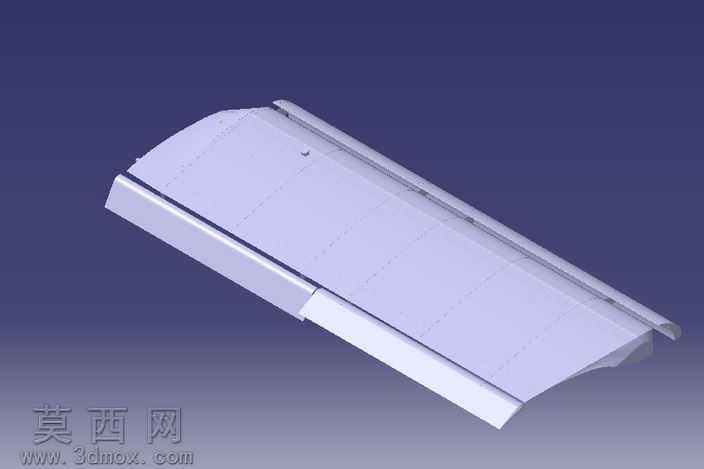

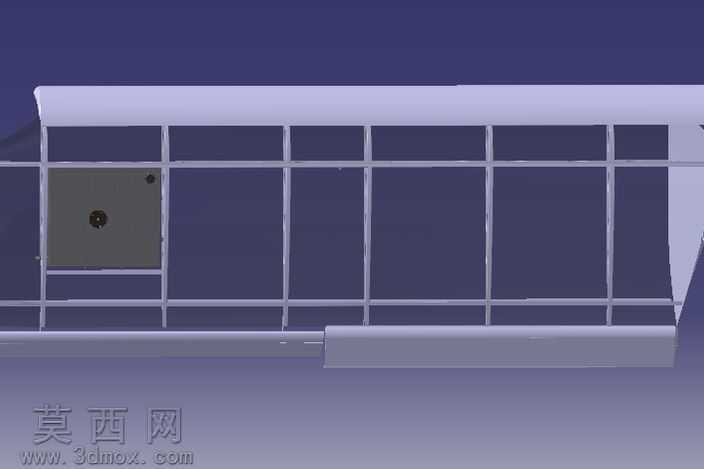

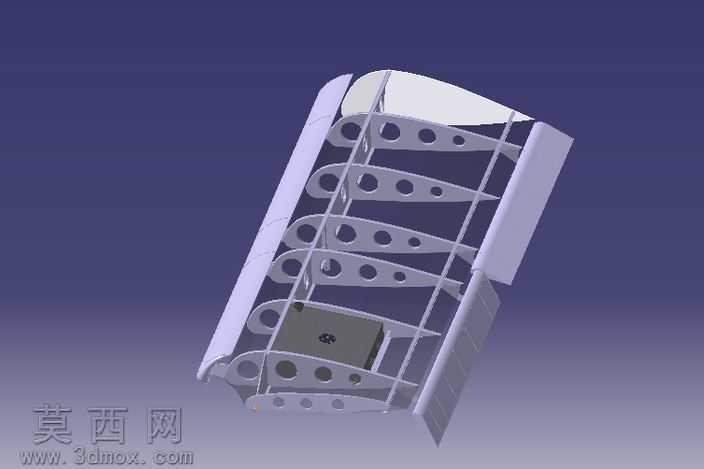

本作品为天顶CH701短距起降飞机的机翼结构三维建模成果，建模过程围绕短距起降机型的机翼力学特性展开，完整还原了机翼内部支撑与外部气动外形的组合结构。建模初期先梳理CH701机型的机翼设计参数，针对短距起降所需的低速高升力特性，确定机翼的翼型轮廓与整体展弦比，先通过草图绘制机翼的平面投影轮廓与翼肋站位基准线，明确每一块翼肋的安装位置与外形尺寸。内部翼肋结构采用轻量化设计，每片翼肋上开设规律排布的圆形减重孔，在保证结构强度满足飞行载荷要求的前提下，尽可能降低机翼整体重量，翼肋之间通过纵向的长桁结构连接固定，形成稳定的内部承力框架，长桁与翼肋的连接位置预留精准的装配贴合面，还原真实航空构件的装配逻辑。机翼外部蒙皮采用曲面建模方式，沿着翼肋的外轮廓边缘生成顺滑的连续曲面，还原机翼的气动外形，蒙皮边缘与翼肋、前缘结构的衔接处做平滑过渡处理，保证曲面连续性符合气动设计要求，机翼前缘部分做加厚处理，匹配CH701机型的低速飞行气动特性。建模过程中对每一个构件的厚度、开孔位置、连接点位都做了参数化设定，方便后续根据仿真结果调整结构参数，整体装配完成后检查各构件之间的干涉情况，确保内部框架与外部蒙皮完全贴合，没有错位或间隙。渲染阶段采用哑光金属材质模拟航空铝合金构件的质感，对减重孔、连接边缘等细节做光影强化，清晰展现机翼内部的桁架式支撑结构，让观者可以直观看到机翼从内部承力结构到外部气动面的完整构造，清晰呈现短距起降飞机机翼在结构强度、轻量化、气动性能三者之间的设计平衡逻辑，完整复现了该类通用航空机型机翼的典型结构设计方案。
