带法兰面外六角特殊结构螺丝三维建模作品

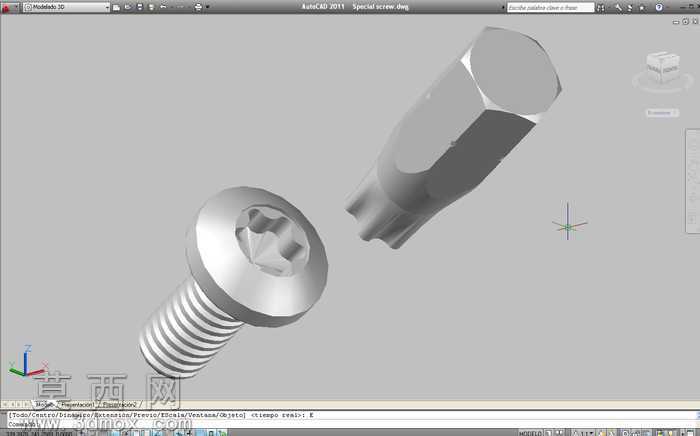

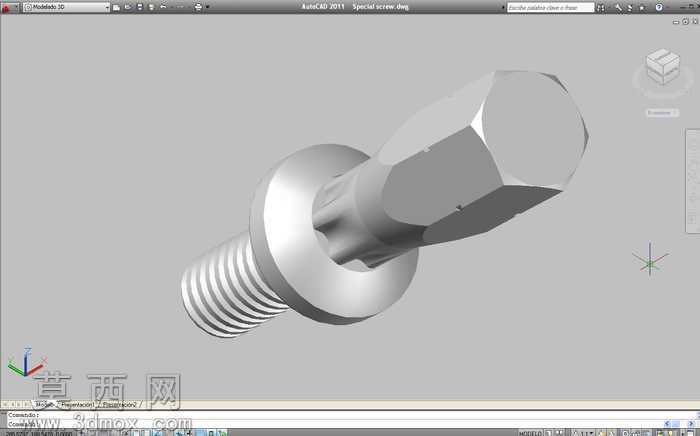

本作品为特殊结构法兰面外六角螺丝的三维建模成果，建模过程依托三维CAD软件完成，整体遵循机械紧固件的实际生产尺寸规范进行1:1比例还原。建模初期首先梳理该特殊螺丝的结构组成，将整体拆分为外六角驱动头部、法兰承压盘、异型过渡段、外螺纹牙型段四个核心部分，逐部分进行参数化绘制。外六角头部建模时，严格按照六角对边、对角的标准公差尺寸绘制正六边形截面，通过拉伸命令生成头部基体，对六角棱边做符合工业生产要求的微小倒角处理，避免锐边结构，还原实际紧固件的工艺特征。法兰承压盘部分与六角头部衔接自然，绘制时保证法兰盘的外径、厚度参数匹配对应规格螺丝的承压要求，对法兰盘与螺杆衔接的根部做圆弧过渡处理，还原实际零件的应力释放结构，避免应力集中导致的零件失效问题。异型过渡段是该特殊螺丝区别于标准外六角螺丝的核心结构，建模时通过多截面放样命令完成过渡曲面的构建，反复调整截面轮廓的控制点，保证过渡曲面顺滑无折痕，曲面曲率连续，还原该特殊螺丝的专属结构特征。外螺纹段建模时，首先绘制符合普通公制螺纹牙型角、螺距参数的牙型截面，通过螺旋线扫描命令生成完整的外螺纹牙型，对螺纹起始端和收尾端做自然的收尾处理，还原实际螺纹加工过程中的切入切出工艺特征，避免螺纹端部出现尖锐的不合理结构。材质设置阶段，为模型赋予合金钢紧固件的金属材质，调整材质的漫反射、高光参数，还原金属零件的哑光金属质感，同时对不同结构面做细微的粗糙度区分，头部承压面、法兰面设置略高的粗糙度模拟冷镦加工的表面质感，螺纹牙型面设置略低的粗糙度模拟螺纹滚压加工的表面效果。渲染阶段采用软件内置的工业产品渲染环境，布置三点光源对模型进行打光，主光源突出螺丝的六角头部和法兰面结构特征，辅助光源补亮螺纹段的暗部细节，轮廓光勾勒模型的整体轮廓，避免模型与背景融合，最终呈现出结构清晰、细节完整的特殊螺丝三维效果，完整还原了该非标紧固件的全部结构特征，可用于机械装配演示、紧固件选型参考、非标零件设计参考等场景。
