带倾斜输送臂的自走式清洗设备设计

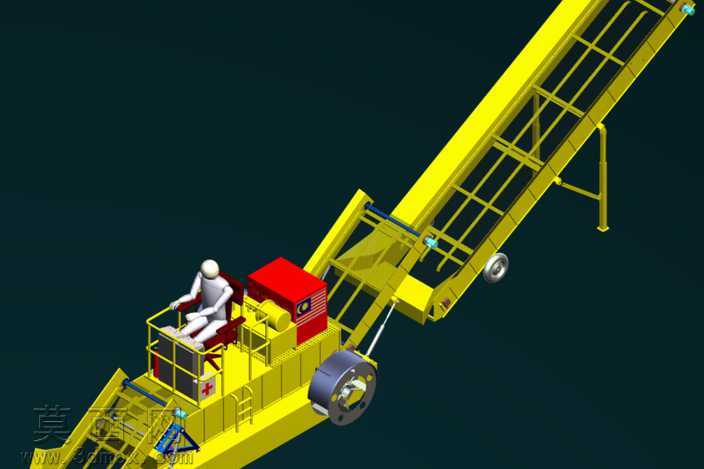

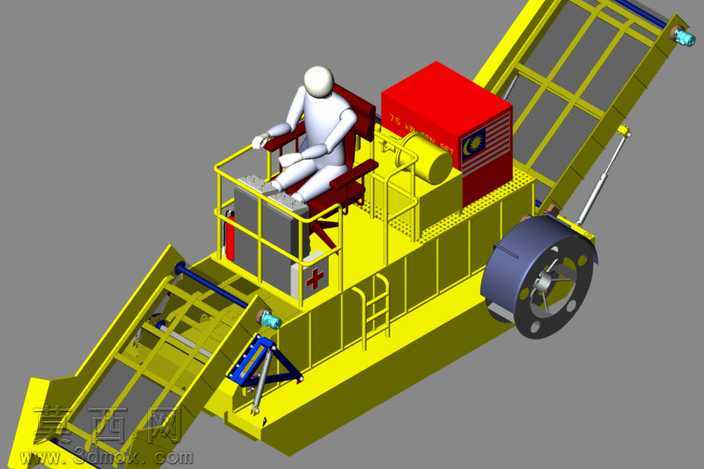

该三维模型采用参数化建模方式完成整体装配设计，在建模阶段优先完成核心功能模块的骨架搭建，先确定整机的行走轮系基准、操作工位位置、动力舱布局以及倾斜输送臂的倾斜角度与延伸长度，确保各部件的空间位置不存在干涉问题。模型对各结构细节做了完整还原：操作区域设置了带防护栏杆的站立平台，匹配人体工程学尺寸预留了操作人员的活动空间，搭配简化的人体模型直观展示操作姿态；动力舱采用方正的封闭式壳体设计，表面做了散热格栅的细节刻画，还原动力单元的防护结构；倾斜输送臂采用桁架式框架结构，在保证结构强度的同时降低整体自重，臂架底部设置可调节的支撑支腿，用于设备作业时的稳定支撑，臂架末端设置出料导向结构，可对接后续处理工位；行走部分采用大直径行走轮设计，适配非硬化场地的移动需求，轮组与机架的连接结构、传动衔接部位都做了清晰的结构表达。材质渲染阶段，对设备主体结构赋予醒目的工业黄色金属漆材质，还原工程设备的常用涂装风格，动力舱壳体赋予红色哑光漆面材质，操作平台区域做防滑纹理的材质表现，传动轮部位做金属抛光与橡胶轮胎的材质区分，输送臂的桁架结构做金属型材的质感表现，整体渲染效果清晰区分不同功能部件，直观展示设备的外观特征与结构层次。设计思路围绕野外或场地内的物料清洗输送需求展开，将行走功能、人工操作工位、清洗作业单元、倾斜输送出料功能集成在同一机架上，省去了多设备衔接的复杂布局，设备可自行移动至作业点位，展开支腿固定后即可开展作业，待清洗物料经前端进料结构进入设备完成清洗后，通过倾斜输送臂直接提升输送至指定高度，适配后续的收集、转运或深加工工序，整体结构紧凑，功能集成度高，各部件的连接方式、装配关系都在模型中做了明确表达，可用于方案展示、结构验证以及后续的工程化细化设计参考。
