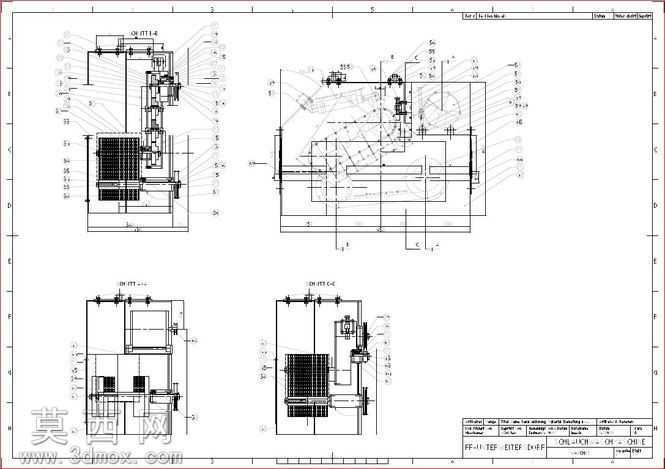

消防软管鞋机结构设计三维方案

本套三维模型围绕消防软管配套鞋机的功能需求开展全流程建模设计，建模阶段严格遵循机械设计规范，对设备的四大核心功能模块进行1:1比例的精准还原：首先是软管耦合对接模块，建模时精准绘制了耦合接口的定位卡槽、密封贴合面与锁紧结构，确保虚拟装配状态下接口对接同轴度误差控制在合理范围内，还原了不同规格消防软管与设备的适配对接逻辑；其次是旋转刷洗模块，对刷辊的排布结构、刷毛固定基座、旋转传动轴系进行了精细化建模，清晰呈现刷体与待清洁鞋体、软管表面的接触角度与作用范围，还原刷洗作业的运动轨迹；第三是喷淋清洗模块，建模时还原了喷嘴的安装角度、管路走向与分流结构，明确喷嘴与刷体的相对位置关系，确保喷淋水流可精准覆盖刷洗区域，配合刷洗动作完成污垢清除；第四是驱动传动模块，对驱动气缸、传动连杆、扭矩传递组件的装配关系进行完整呈现，还原设备在耦合高度变化时，上部刷杆通过驱动气缸自动开合的动作逻辑，同时建模时预留了扭矩负载变化的结构适配空间，匹配不同作业状态下的动力输出需求。材质渲染阶段，针对设备不同部件的物理属性赋予对应材质：机架结构件赋予哑光金属钢材材质，传动部件赋予光亮金属材质，密封件、刷辊部件赋予橡胶与尼龙材质，管路部件赋予工程塑料材质，通过光影渲染清晰区分不同部件的边界与装配层次，让整体结构的可视化效果更贴近真实设备状态。设计过程中充分考虑设备的作业逻辑，将耦合对接、刷洗、喷淋、驱动开合的动作逻辑通过装配约束进行关联，可在三维环境中模拟设备的完整作业流程：设备启动后驱动气缸带动刷杆组件开合，送入待清洁的消防鞋具与软管后，刷杆闭合定位，旋转刷辊启动同时喷淋管路输出水流，完成表面污垢清洁，作业完成后刷杆自动开启取出物件，整体结构紧凑，各部件的安装位置、连接方式、运动间隙都经过虚拟校验，避免出现装配干涉问题，同时兼顾了设备维护的便利性，对易损部件的拆装结构进行了优化设计，可直接用于设备的生产加工参考与结构优化验证。
