乘用车主驾自动换挡操纵手柄结构

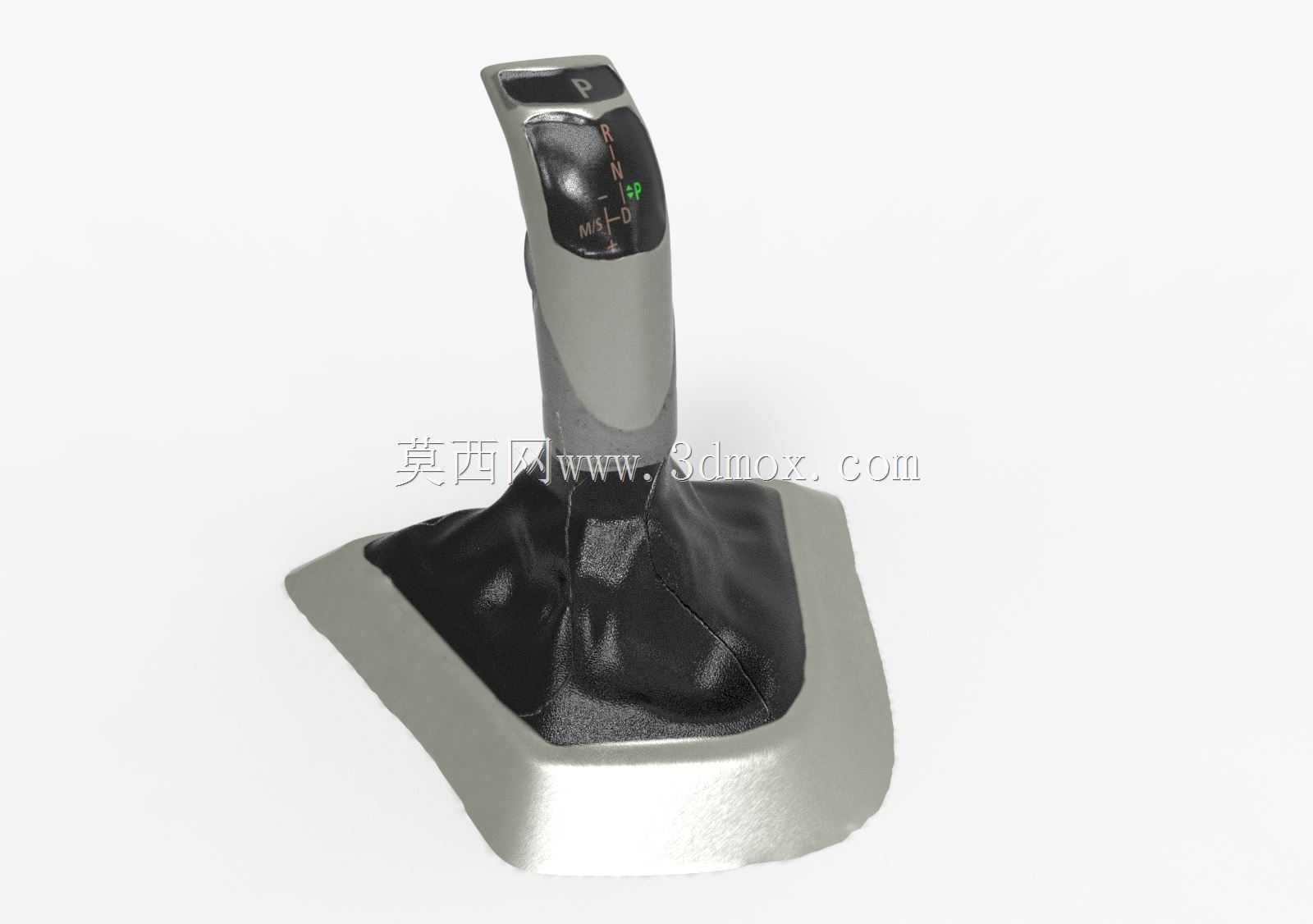

　　日常做整车内饰结构匹配的时候，换挡操纵区域的部件是最容易被忽略但直接影响用户操作感知的部分，这套自动换挡旋钮的三维结构，是针对横置前驱自动档乘用车主驾中控区域做的适配设计，先从实际装车场景来说，它的安装位置正好处于主驾座椅与副驾座椅之间的中控地台凸起区域，上方不遮挡中控空调面板的操作空间，下方与地台钣金的安装孔位完全匹配常规家用轿车的预留点位，不需要额外改动地台钣金的冲压结构。

　　从实际用途来看，这个部件是驾驶员与车辆传动系统交互的核心操纵件，驾驶员通过前后推动手柄来切换驻车、倒车、空挡、前进几个核心档位，手柄顶部的档位标识做了内凹式的透光设计，夜间开启小灯的时候标识会透出柔和的背光，不会因为光线昏暗出现挂错档的情况，握把区域的曲面是按照成年男性手掌自然握持的弧度做的拟合，虎口位置的贴合面做了12度的内收角度，长时间握持换挡也不会出现硌手的情况，握把表面的哑光磨砂材质也能避免夏天手心出汗出现打滑的问题。

　　设计过程中最先确定的是底部的防尘套结构，这个部分采用仿皮纹理的褶皱设计，褶皱的展开行程完全覆盖手柄从P档到D档的全部滑动行程，不会出现换挡过程中防尘套拉扯卡滞的情况，防尘套底部的压合边与银色装饰底座做了嵌入式的卡扣配合，装配的时候不需要打胶，直接卡入底座的预留卡槽就能完成固定，后期维修更换防尘套的时候只需要撬开装饰底座就能完成拆卸，不需要拆解整个中控总成。底座的边缘做了3度的外翻倒角，和地台的内饰护板贴合的时候不会出现明显的装配缝隙，边缘的R角控制在2mm，避免乘客上下车的时候腿部碰到尖锐边角产生磕碰。

　　安装边界方面，整个总成的底部固定脚位采用三个M6的螺栓固定点，三个点位呈三角形分布，正好对应地台钣金上的三个预装焊接螺母，装配的时候不需要额外做定位工装，把三个固定脚对准螺母孔位就能快速完成定位，拧紧力矩控制在8N·m就能保证长时间使用不会出现松动。手柄的总行程是72mm，对应四个档位的切换，每个档位之间的定位槽做了清晰的档位吸入感设计，切换档位的时候能通过手柄的震动反馈明确感知档位是否挂入到位，不需要低头看档位标识就能完成操作。顶部的档位显示区域和整车的BCM模块做信号连通，挂入对应档位的时候对应的标识会高亮显示，和仪表盘上的档位提示形成双重提醒，避免误操作。

　　做结构校核的时候特意考虑了误操作防护，从P档切换到R档或者D档的时候，必须踩下制动踏板同时按下手柄侧面的解锁按键才能完成换挡，解锁按键的位置正好处于握持手柄时食指自然放置的区域，不需要刻意挪动手指就能完成按压操作，按键的按压力度控制在15N，既不会因为太轻出现误触，也不会因为太重导致操作费力。整个换挡机构的内部滑动部位采用自润滑的工程塑料材质，不需要额外加注润滑脂，长时间使用也不会出现换挡卡滞、异响的问题，整体的使用寿命能覆盖整车30万公里的使用周期，不需要中途拆解维护。

　　在和周边部件的匹配上，手柄在最高位P档的时候，顶部距离中控扶手箱的前端面有45mm的安全距离，换挡过程中不会和扶手箱产生运动干涉，侧面和中控侧护板的距离保持在20mm以上，即使冬季佩戴厚手套操作也不会出现刮蹭的情况。底部的防尘套在最大拉伸状态下，褶皱的展开长度不会拉扯到内部的线束，线束的预留长度比最大行程多30mm，避免反复换挡过程中线束被拉断。装饰底座的表面采用哑光银色的喷塑处理，和中控区域的其他银色装饰件的光泽度保持一致，不会出现明显的色差，提升内饰的整体质感。
