卡车配套阶梯式车载储物工具箱

　　在商用车后市场改装与整车配套领域，车载储物与登车辅助的集成化设计一直是重卡、轻卡车型侧边附件开发的重点方向，这款集成阶梯功能的工具箱，正是针对卡车日常运维场景中登车取物、随车工具收纳的双重需求开发的结构件。日常跑干线物流、工程短途转运的卡车司机都清楚，常规车载工具箱要么布置在车架侧边过高位置，取放重型工具时需要踮脚甚至借助额外垫脚，存在踩空跌落的风险；要么单独加装的登车梯占用额外车架安装空间，还容易在复杂路况下被飞溅的碎石磕碰变形，这款集成式结构刚好把两个功能做了融合，没有额外冗余的安装点位。

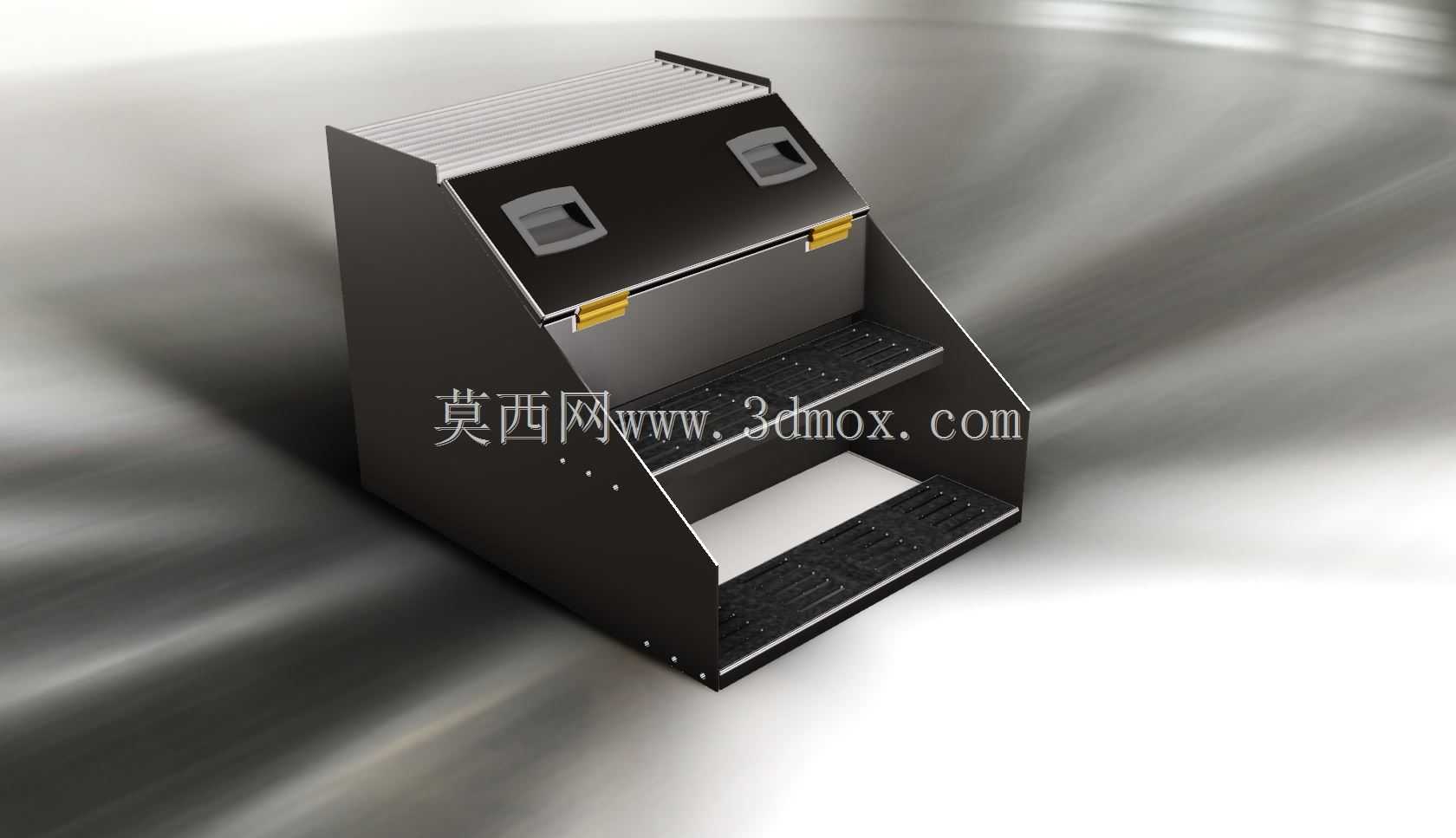

　　从实际使用场景来看，这类结构一般安装在卡车驾驶室后方的车架侧边位置，或者货箱前端的下部空余空间，设计阶段首先要匹配不同车型的车架离地高度，最下层踩踏面的离地高度控制在350-400mm区间，符合成年人登踏的舒适抬脚高度，中间过渡踩踏面高度差控制在280mm以内，避免跨步过大造成的发力不稳，最上层踩踏面刚好与工具箱的下沿齐平，站在该位置可以轻松够到工具箱内部最深处的储物空间，不需要探身过度失去重心。箱体的上盖采用带防滑筋条的冲压结构，平时闭合状态下也可以作为临时踩踏面，满足检修车辆下部部件时的临时站位需求，不需要额外携带垫脚块。

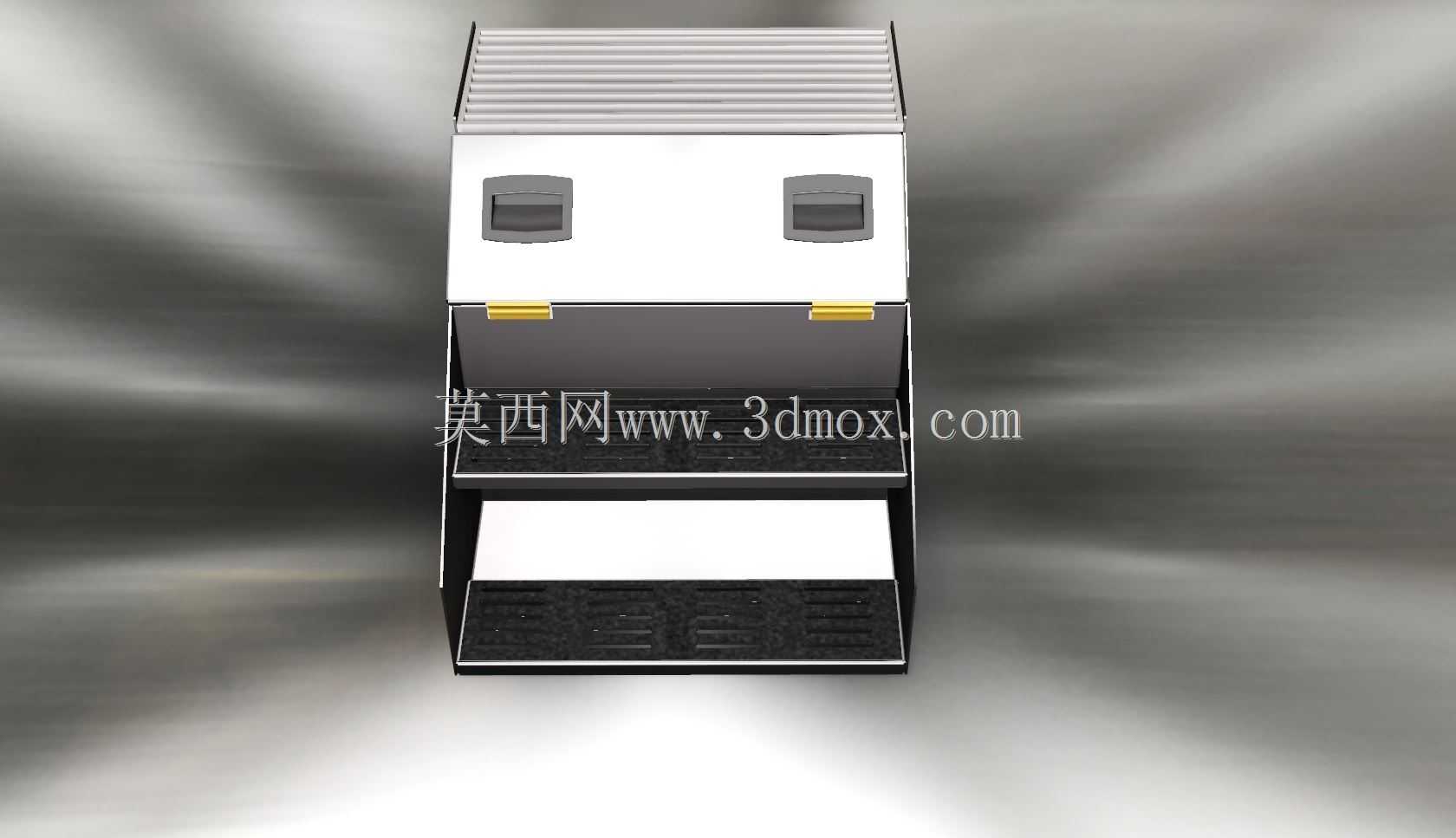

　　结构设计上，箱体主体采用1.5-2mm厚度的冷轧钢板折弯焊接成型，边角位置做了圆弧过渡处理，既避免尖锐棱角在人员上下时剐蹭衣物、磕碰受伤，也能提升箱体整体的抗扭刚度，在车辆行驶过程中承受持续振动不会出现焊缝开裂的问题。箱盖与箱体的连接采用隐藏式铰链结构，外置的两个锁扣采用带防尘盖的按压式锁具，锁舌行程做了加长设计，即使箱体因为长期承重出现轻微形变，也能保证锁止可靠，不会在车辆颠簸时自行弹开，锁扣下方的黄色标识块是锁止状态提示，闭合到位后会露出黄色标识，司机在车下扫一眼就能确认箱盖是否锁好，不需要反复拉扯确认。

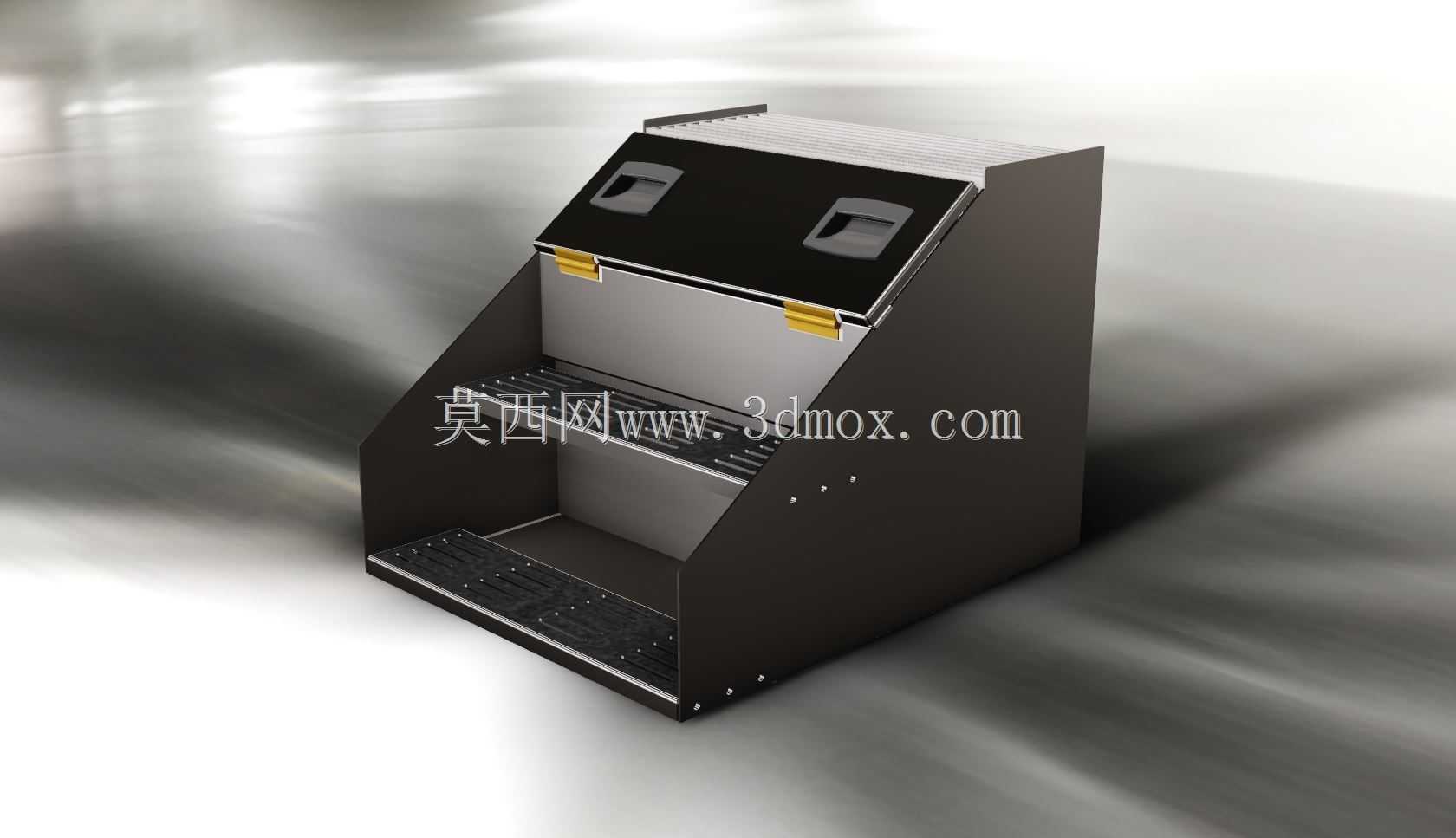

　　储物空间的划分做了分层设计，上部的大容积仓室可以放置千斤顶、轮胎扳手、吊装带这类尺寸较大的随车工具，下部的阶梯空腔位置可以设置独立的小储物格，用来存放手套、保险丝、紧固螺丝这类零散小配件，避免车辆行驶过程中零散物件在箱体内来回碰撞产生异响，也能减少取物时翻找的时间。踩踏面的表面做了冲压防滑纹或者粘贴防滑砂带的处理，即使在雨雪天气鞋底沾有水、泥的情况下，也能保证足够的摩擦力，不会出现打滑的情况，踩踏面的下方焊接有加强筋，单点承重可以满足150kg的载荷要求，即使体重较大的人员站立也不会出现面板凹陷变形的问题。

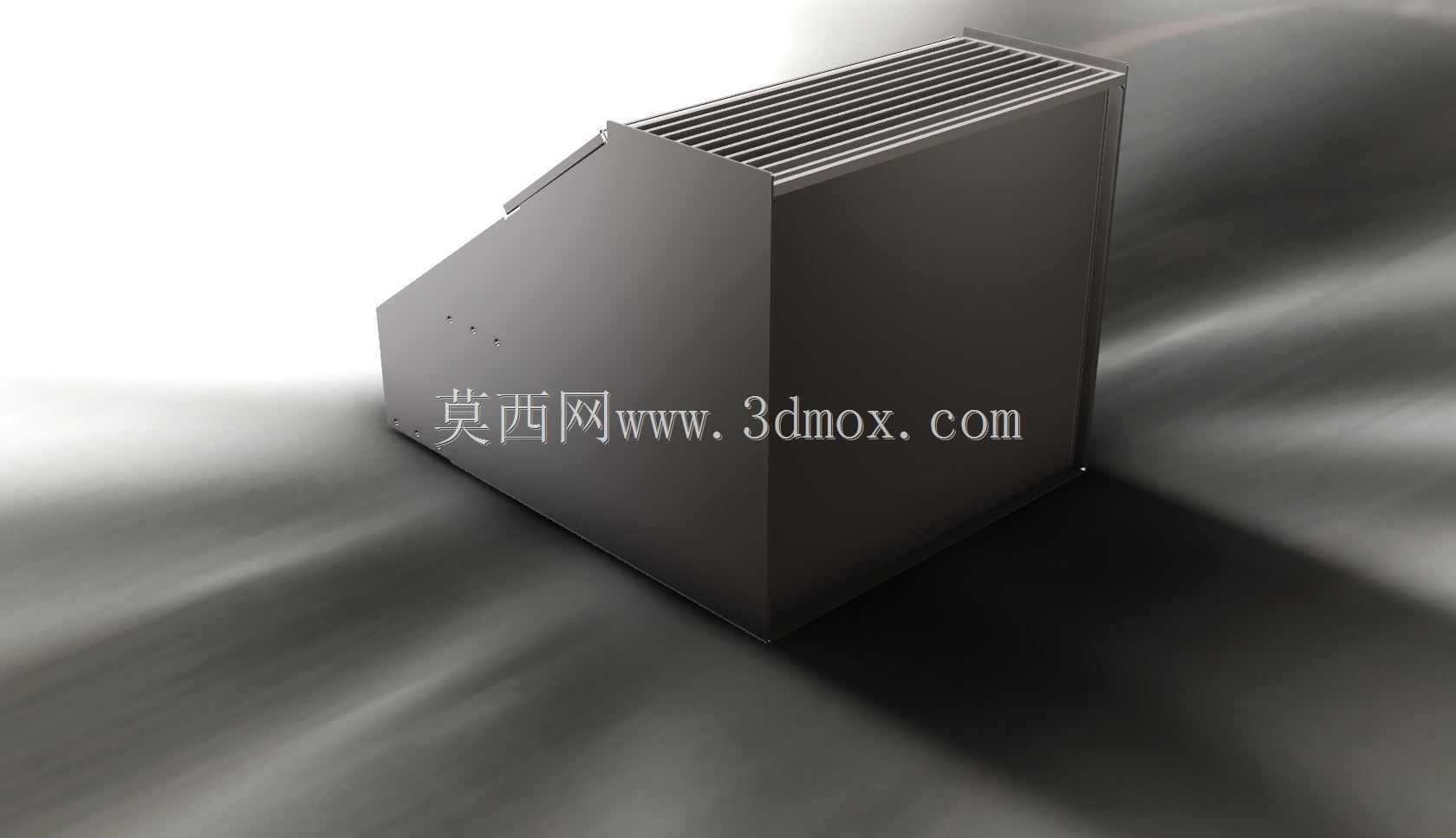

　　安装边界的设计上，箱体背部预留了对应车架横梁安装孔位的固定支架，支架上开有长圆形调节孔，可以适配不同宽度的车架纵梁，安装时不需要在车架上额外打孔，避免破坏车架的原有应力结构，固定螺栓采用防松螺母加弹簧垫圈的组合，应对车辆行驶中的持续振动不会出现松动脱落。箱体的整体宽度控制在600mm以内，安装后不会超出车身的最大宽度，满足车辆年检的外廓尺寸要求，深度方向控制在400mm左右，不会占用过多货箱的装载空间，同时保证内部有足够的储物容积。

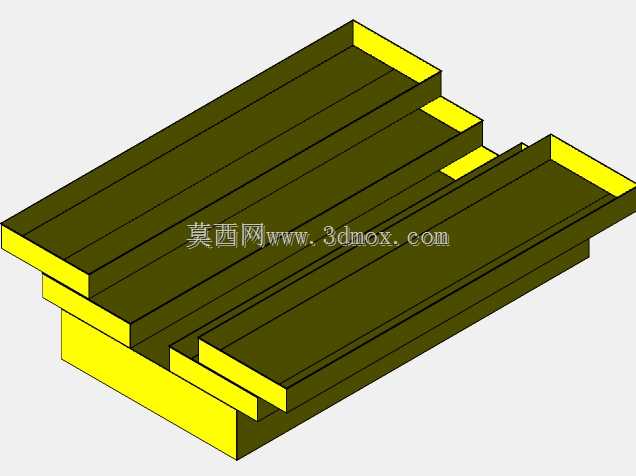

　　从建模的角度来看，这类结构的三维建模需要重点关注折弯工艺的止裂槽设计、焊接边的预留尺寸，还有踩踏面的防滑特征排布，既要保证防滑纹的密度足够提供摩擦力，也要避免冲压时出现应力集中导致的板材开裂，锁具、铰链这些外购件的安装位需要严格匹配供应商提供的安装尺寸，做适当的公差预留，避免实际装配时出现孔位错位的问题。另外箱体的排水设计也不能忽略，在箱体的最低位置预留直径5mm的排水孔，避免雨天渗入的积水长期积存在箱体内部造成工具锈蚀，排水孔位置要做翻边处理，防止行车过程中泥水倒灌进箱体内部。
