威尔伍德六活塞汽车制动卡钳套件

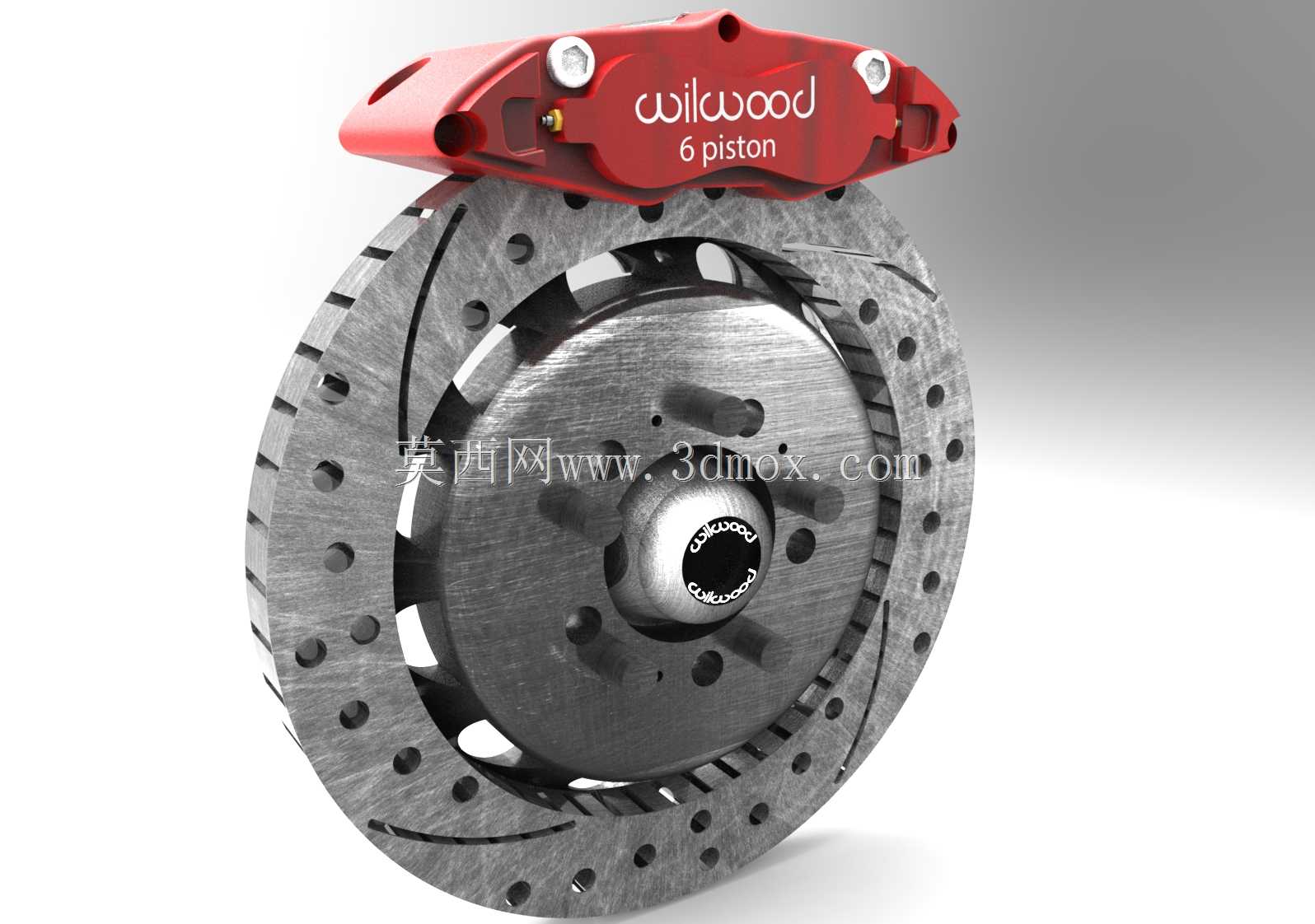

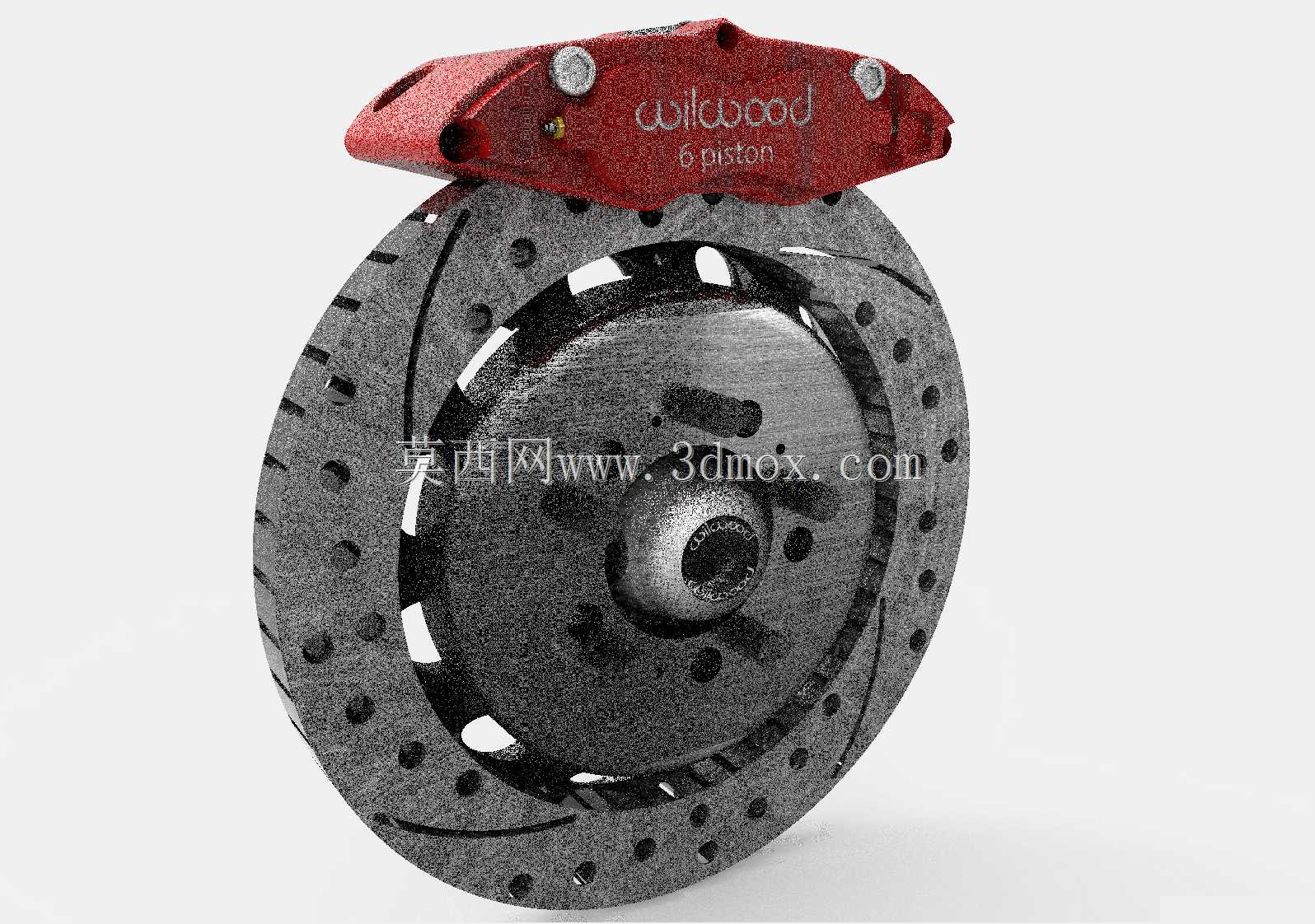

　　这套制动套件的三维建模完全还原了量产改装件的实际装配关系，卡钳本体采用对置六活塞布局，区别于普通家用车的单活塞浮动卡钳，六个活塞按照大小梯度排布在制动盘两侧，制动时活塞同步推出，能让刹车片与制动盘的接触压力分布更均匀，避免偏磨问题，同时大幅提升制动力矩输出上限，适配大马力乘用车、场地赛车的制动需求，在连续高强度制动工况下，也能维持稳定的制动力输出，减少热衰减带来的制动距离拉长风险。

　　从实际装车场景来看，这类制动套件多用于民用车辆性能升级、赛事车辆制动系统改装，建模时完整保留了卡钳的安装桥位接口、刹车盘的中心孔与轮毂固定孔位参数，可直接用于改装方案的装配干涉校验——很多改装场景中，大尺寸卡钳会与轮毂辐条、避震筒身产生空间干涉，借助这个三维模型，设计人员可以提前在装配环境中模拟不同轮毂偏距、不同避震安装位置下的空间余量，不需要等到实物装车才发现匹配问题，能大幅减少改装试错成本。

　　卡钳本体的外形设计充分考虑了散热需求，外壳上的加强筋同时充当散热鳍片结构，能在车辆行驶过程中引导气流穿过卡钳表面，带走制动过程中产生的热量；红色的卡钳外壳做了凹凸的品牌标识区域，建模时还原了表面的纹理细节，没有做过度简化，方便后续做渲染展示或者3D打印样件时保留外观特征。配套的制动盘采用钻孔划线通风结构，盘体内部的通风道走向完全参照实物还原，制动时盘体随车轮转动，通风道会利用离心效应将内部的热空气甩出，配合表面的钻孔，既能快速排出刹车片摩擦产生的粉尘，也能避免水滑工况下制动盘表面形成水膜，缩短湿滑路面的制动响应时间。

　　设计思路上，整套模型严格按照实车装配的层级关系搭建：刹车盘通过中心定位孔与轮毂轴头配合，固定螺栓孔的节圆直径、孔位数量都对应常规性能车的轴头参数，卡钳通过桥位支架固定在转向节上，安装时卡钳的中心面与刹车盘的中心面完全重合，建模时预留了刹车片的活动间隙，活塞的伸缩行程也按照实物参数做了限位，不会出现活塞脱出卡钳本体的干涉问题。卡钳上的放气螺钉位置、油管接口的螺纹规格与朝向都做了精准还原，在做制动管路布置设计时，可以直接在模型上规划油管的走线路径，避免油管与周边运动部件产生摩擦干涉。

　　从安装边界来看，这套套件适配17寸及以上尺寸的轮毂，卡钳的外轮廓最大直径、与轮毂中心的距离参数都在模型中可直接测量，设计人员在匹配轮毂时，只需要确认轮毂内部的卡钳避让空间大于模型的外轮廓尺寸，就可以保证装车后不会出现蹭轮毂的问题；刹车盘的厚度参数、磨损极限预留量也在模型中有所体现，后续做刹车片磨损监测的相关设计时，可以直接提取盘厚的基准尺寸作为参考。不同于简化的示意模型，这套模型还原了卡钳内部的活塞腔、密封槽结构，在做制动液流道仿真、制动压力传递分析时，也可以直接提取内部流体域模型，不需要再重新做结构简化，能为制动系统的性能仿真提供准确的几何基础。
