布雷博高性能汽车制动卡钳刹车盘总成

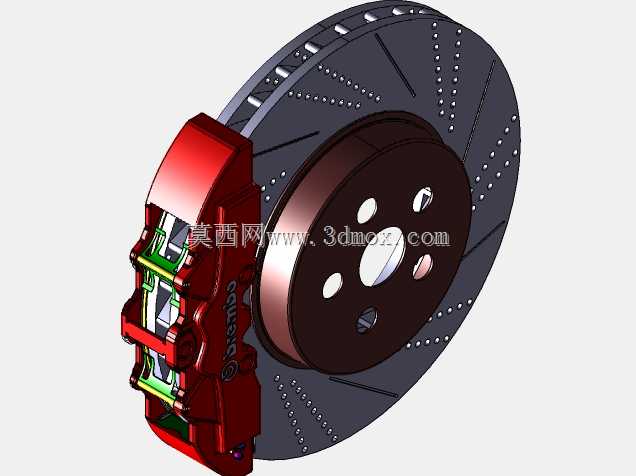

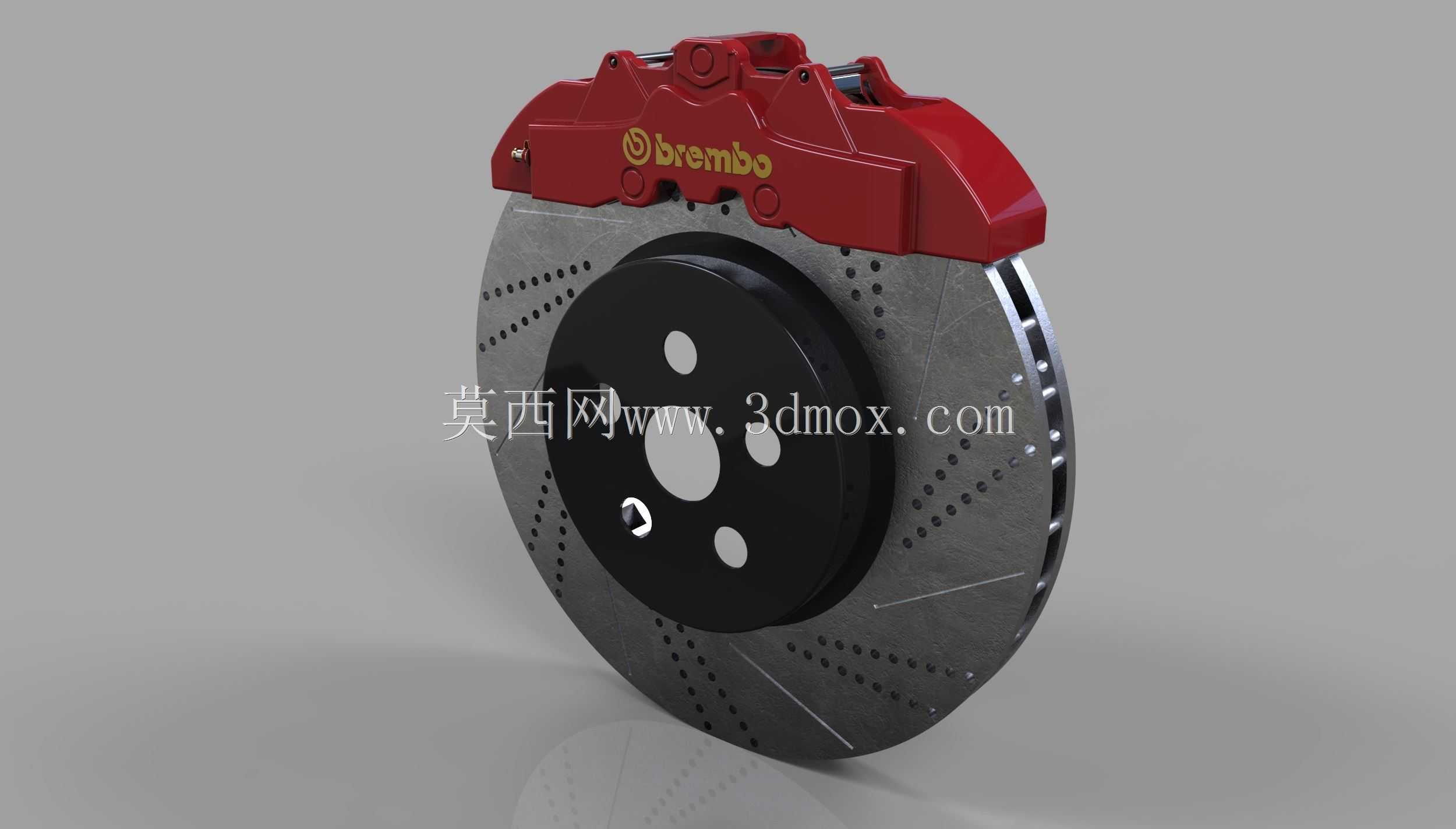

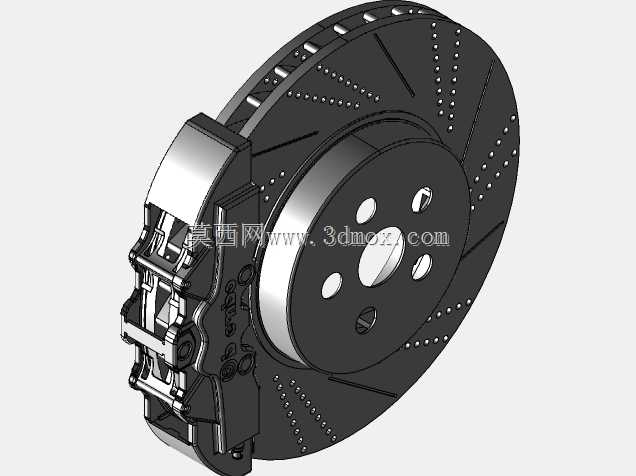

　　这套盘式制动总成的设计，首先围绕乘用车高性能制动场景的核心需求展开，日常道路行驶中频繁启停的热衰减控制、山路连续制动的摩擦力保持、高速紧急制动的制动力矩输出，都是设计阶段需要反复校核的核心指标。从结构组成来看，总成包含对置活塞制动卡钳、通风划线打孔制动盘、安装连接法兰三个核心部分，卡钳采用红色涂装的一体式铸造壳体，内部布置多组对置活塞，制动时活塞从两侧同步推动摩擦片压紧制动盘盘面，相比单活塞浮动卡钳，对置活塞结构可以让摩擦片受力更均匀，避免偏磨问题，同时能提供更大的制动力输出上限。制动盘采用双层通风结构，两层盘面之间布置径向导流筋，车辆行驶时气流可以顺着导流筋从盘心向外缘流动，带走制动过程中摩擦产生的热量，

　　盘面加工的交叉划线与径向打孔，一方面可以在制动时刮除摩擦片表面的磨屑，避免磨屑在摩擦面形成滑移层降低摩擦系数，另一方面也能快速排走雨天盘面的水膜，减少湿滑路面的制动距离损失。设计过程中首先要确定的是安装边界参数，制动盘的中心定位孔直径、安装螺栓孔的节圆直径、卡钳的安装支架孔位，都需要匹配对应车型的转向节接口尺寸，避免出现安装干涉；制动盘的外径尺寸需要匹配轮毂内部的容纳空间，同时要预留足够的轮辋避让间隙，避免转向时制动盘与轮辋辐条发生剐蹭，卡钳的外轮廓尺寸也需要校核轮辋内部的偏距空间，尤其是大尺寸多活塞卡钳，必须保证卡钳壳体与轮辋内壁之间留有足够的安全间隙，避免颠簸工况下的硬接触。从功能特性来看，

　　这套制动总成的摩擦片采用耐高温摩擦材料，在连续制动导致盘面温度升高到数百摄氏度的工况下，依然能保持稳定的摩擦系数，不会出现普通制动片高温下摩擦力骤降的热衰退问题；卡钳内部的活塞采用防尘密封结构，能阻挡路面的泥沙、水渍进入活塞腔，避免活塞卡滞导致的制动拖滞、回位不良问题，延长卡钳的维护周期。实际装车应用中，这套制动总成既可以满足家用车升级制动性能的需求，也能适配赛道日驾驶的高强度制动需求，制动时的踏板脚感更线性，制动力随踏板踩踏深度的输出更均匀，驾驶员可以更精准地控制制动力大小，避免普通刹车轻踩没力、重踩抱死的突兀感。设计阶段的建模过程中，需要重点校核运动部件的间隙，比如卡钳与制动盘之间的浮动间隙，

　　摩擦片磨损到极限位置时卡钳活塞的伸出量是否在安全范围内，制动盘高速旋转时的动平衡余量是否达标，避免高速制动时出现方向盘抖动的问题；通风道的结构设计也经过流体仿真优化，保证不同车速下都有足够的冷却气流通过盘体内部，把制动产生的热量及时散发到空气中，避免制动盘因为长期高温出现翘曲变形。另外，制动盘的划线与打孔位置也经过应力校核，避免孔位和划线处出现应力集中，导致激烈驾驶工况下制动盘出现开裂问题，所有的孔边、划线边缘都做了倒角处理，减少应力集中点的同时，也能避免摩擦片被尖锐边缘过度切削，延长摩擦片的使用寿命。卡钳的放油螺栓位置设计在卡钳壳体的最高点，方便更换制动液时排出管路内的空气，避免空气残留导致制动踏板变软、制动力传递滞后的问题；卡钳的进油口位置也预留了标准制动管的安装螺纹，可以适配不同规格的钢制刹车油管，满足不同车型的管路布置需求。
