工业用带式机械式水泥物料输送设备结构

　　在水泥生产、建材加工、商混站散料转运的作业场景里，这类带式机械式输送设备是衔接破碎、粉磨、仓储、装车各工序的核心衔接装备，不同于普通轻型皮带机，其结构设计完全针对水泥物料密度大、磨琢性强、作业环境粉尘浓度高的特性做了针对性强化。从实际落地的安装边界来看，设备主体采用分段式机架结构，标准段机架采用型钢焊接成型，支腿间距根据现场输送距离做等距排布，单段标准机架长度适配常规运输尺寸，现场安装时仅需通过法兰连接板完成段间拼接，无需现场大量焊接作业，能有效缩短现场安装周期，同时降低现场焊接带来的机架变形风险。设备的承载段采用槽型托辊组排布，托辊的槽角设置充分考虑水泥散料的堆积角特性，避免输送过程中物料撒漏，回程段采用平行下托辊支撑，

　　降低皮带运行的摩擦阻力，同时在受料点位置加密托辊排布密度，抵消物料下落时对皮带的冲击载荷，延长皮带的实际使用寿命。驱动端采用外置式驱动单元布置，驱动滚筒表面做菱形包胶处理，增大与皮带之间的摩擦系数，避免重载启动时出现皮带打滑的问题，张紧装置采用螺旋张紧结构布置在设备尾端，张紧行程预留足够的调整量，可适配皮带长期运行后的蠕变伸长量，日常维护时仅需调整两侧张紧螺杆即可保证皮带张紧度适中，无需拆解主体结构。设备两侧设置有高度适配的挡料立板，立板与皮带边缘预留合理的安全间隙，既避免水泥物料从皮带两侧撒落，也不会因间隙过小刮蹭皮带造成异常磨损，在设备的头尾两端均设置有清扫装置，头部清扫器紧贴滚筒表面的皮带工作面，刮除粘附在皮带上的水泥粉料，

　　避免粉料带入滚筒与皮带之间造成皮带跑偏、滚筒包胶异常磨损，尾部空段清扫器负责清理皮带非工作面上粘附的落料，避免落料卷入尾轮造成皮带损伤。从结构设计的思路来看，整个设备的受力传递路径非常清晰，物料的垂直载荷通过托辊传递到机架纵梁，再通过纵梁传递到各支腿，最终分散到安装基础上，驱动端的扭矩通过滚筒传递给皮带，再通过皮带带动物料沿输送方向移动，所有受力节点均做了加强筋板焊接处理，避免长期重载运行出现焊缝开裂、结构变形的问题。针对水泥作业现场粉尘大的特点，设备的所有转动副位置均采用密封式轴承座，轴承座内置防尘密封结构，阻挡水泥粉尘进入轴承内部，延长轴承的润滑周期与使用寿命，日常维护时仅需按周期通过注油嘴补充润滑脂即可，无需频繁拆解更换轴承。

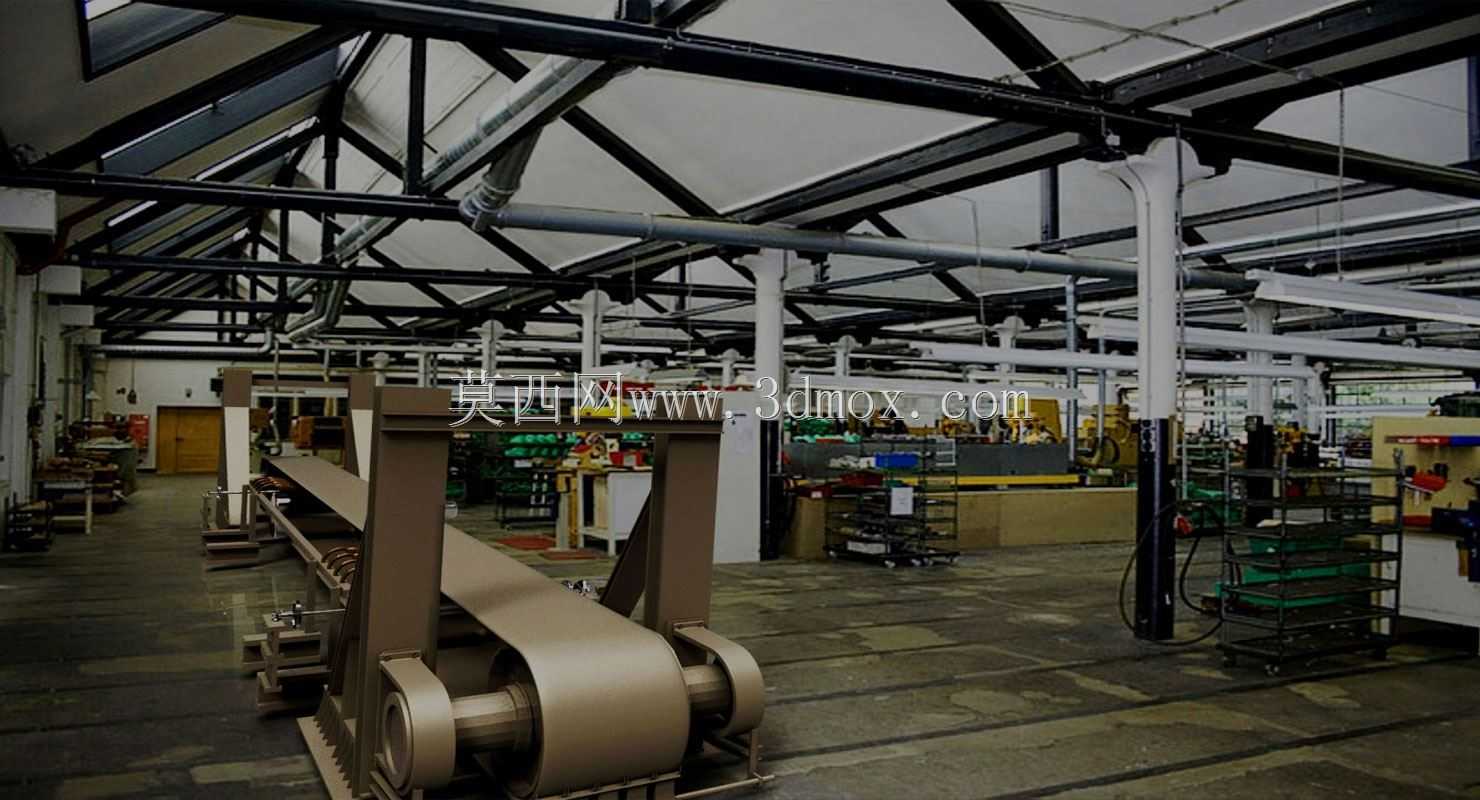

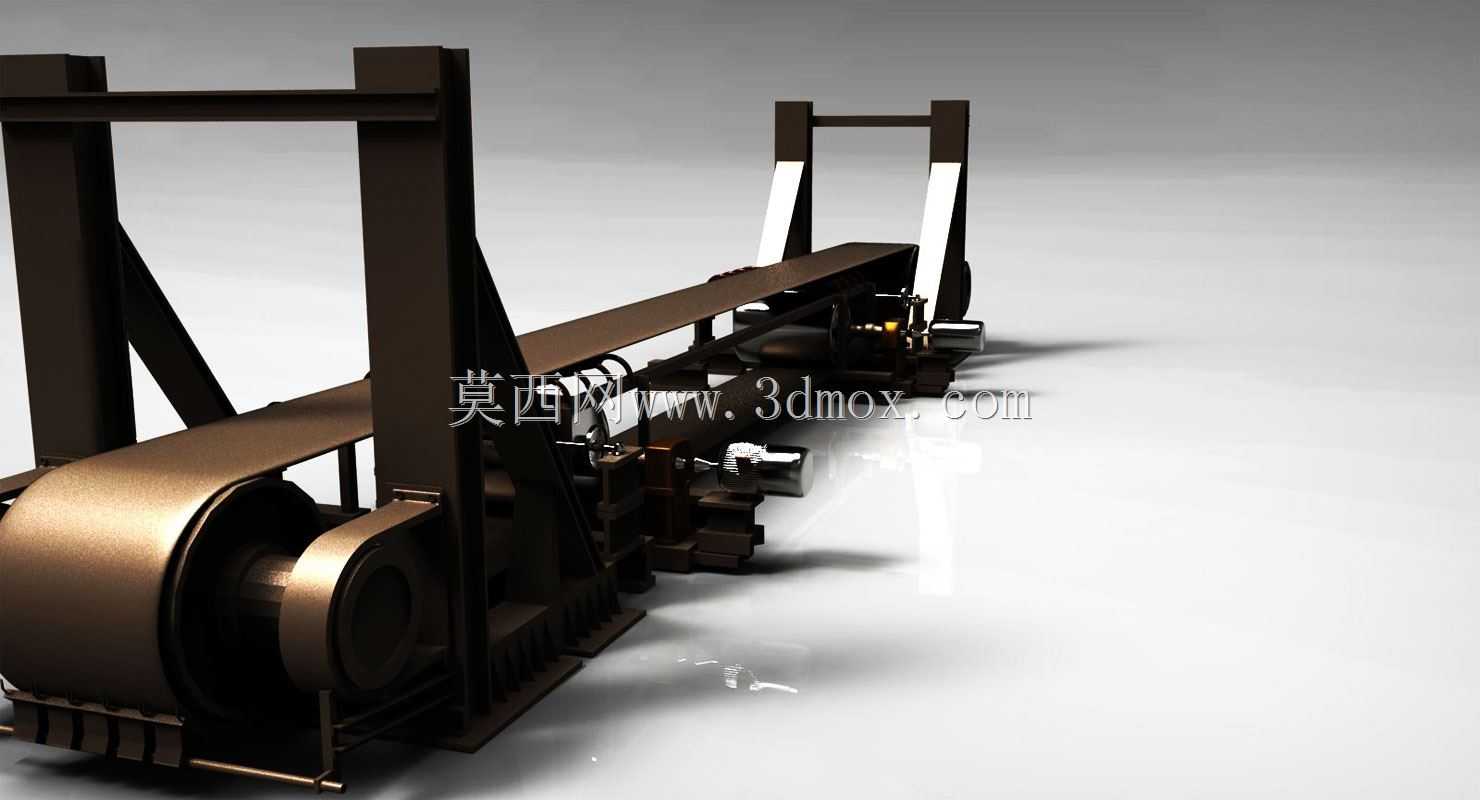

　　设备的安装基础要求平整，各支腿底部设置有预埋钢板连接位，安装时通过调整垫铁找平机架，保证机架纵向中心线的直线度、托辊组的横向水平度均在公差允许范围内，避免皮带运行时出现跑偏问题。在实际选型适配时，可根据现场的输送倾角、输送距离、每小时输送量调整皮带宽度、驱动功率、机架的型钢规格，当输送倾角超过散料自然堆积角时，还可更换为花纹皮带或者加装挡料横隔板，避免大倾角输送时物料下滑。这类输送设备除了用于水泥物料的转运，也可适配其他粉状、小颗粒状磨琢性散料的输送作业，只要根据物料的磨琢性、堆积密度调整对应部件的耐磨性能、承载强度即可，整体结构的通用性较强，零部件的标准化程度高，日常运维的备件替换成本较低，非常适合建材、矿山、冶金等行业的散料连续输送作业场景。在三维建模过程中，所有结构件的尺寸均按照实际工程常用的规格参数搭建，各部件之间的装配间隙、连接关系完全还原真实设备的装配逻辑，不存在干涉问题，可直接用于结构校核、方案展示、施工模拟等场景，机架的型钢规格、托辊的排布间距、驱动单元的安装位置都预留了参数化调整的空间，方便设计人员根据不同的项目需求快速调整参数，生成适配不同工况的设备模型。
